Кронблок трёхсекционный несоосный УКБА-6-200

922

200

3D модель Кронблок трёхсекционный несоосный УКБА-6-200

Модернизированный трёхсекционный кронблок (по авторскому свидетельству №468910) УКБА-6-200 по схеме "3-2-1", с одним шкивом, расположенным перпендикулярно основной оси для отклонения тяговой струны от металлоконструкции буровой вышки.
Грузоподъёмность - 200 т. Диаметр шкивов - 1000 мм. Кол-во шкивов - 6.

3D Модели Q=200 т Кронблок УКБА УКБА-6-200 шкив

Автор

Алексей Иванов

Дата

02.04.2017

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 16 SP4 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

КронБлок
- зажим-амортизатор.SLDPRT
- щека.SLDPRT
- швеллер2.sldprt
- сборка отводного шкива.SLDASM
- болт М32.sldprt
- опора для зажима с неудавшимся двутавром.SLDPRT
- гайка под ось.sldprt
- опора промежуточная !!.SLDPRT
- двутавр для одной оси поперечный.SLDPRT
- подставка под датчик.SLDPRT
- гайка под М16.sldprt
- ось для одного шкива новая.SLDPRT
- болт М12.SLDPRT
- подшипник.sldprt
- болт М16.SLDPRT
- стенка под датчик.SLDPRT
- двутавр под 3 шкива.SLDPRT
- крышка.SLDPRT
- Датчик типа М100К.SLDPRT
- потолок.SLDPRT
- ось для 2х шкивов.SLDPRT
- двутавр промежуточный.SLDPRT
- втулка.SLDPRT

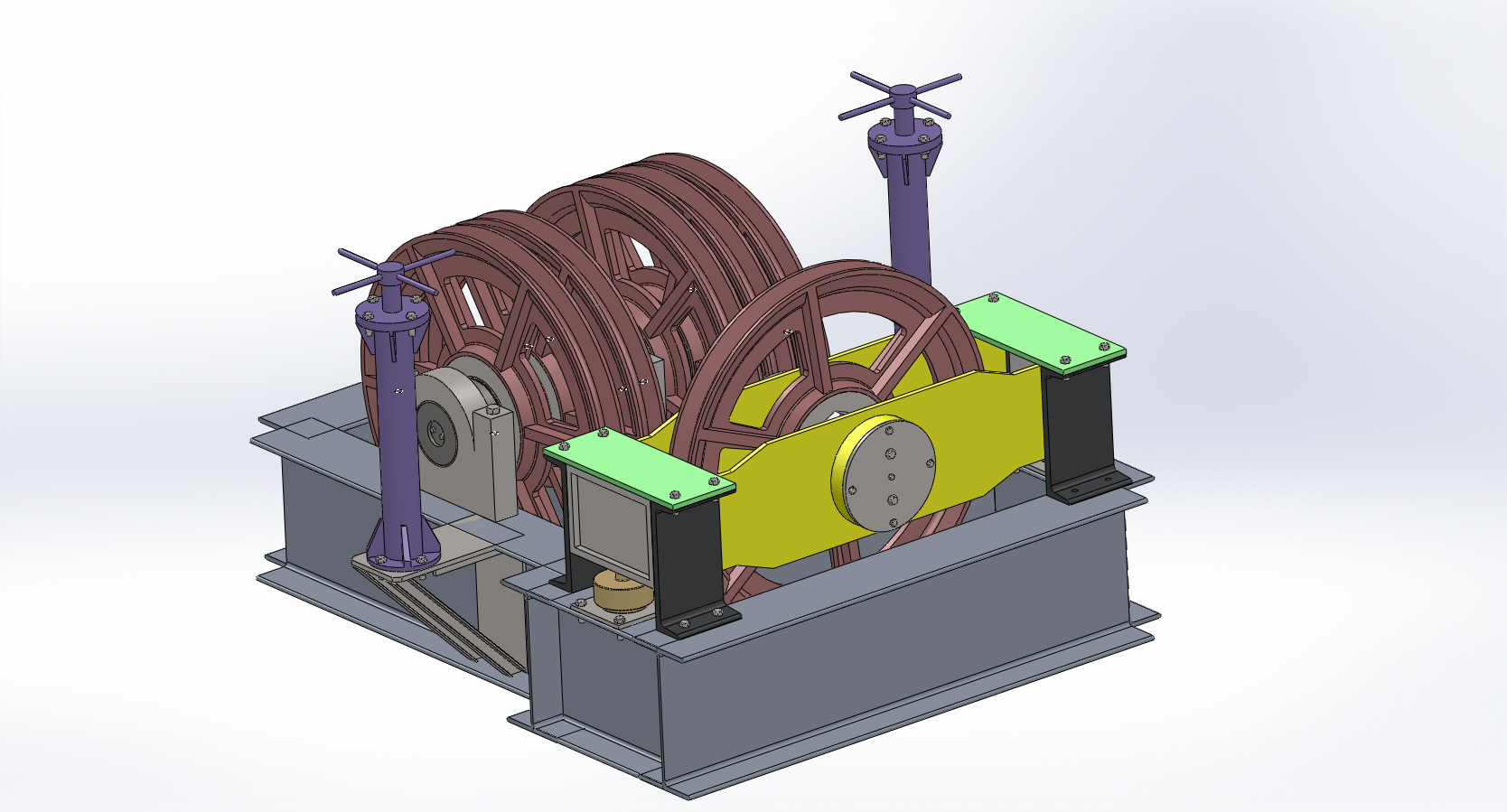

- Кронблок УКБА-6-200 СБ.JPG
- Кронблок УКБА-6-200 СБ.SLDASM
- двутавр для одной оси.SLDPRT
- двутавр основной.SLDPRT
- двутавр основной под 2 шкива.SLDPRT
- ось для 3х шкивов окончательно.SLDPRT
- опора основная.SLDPRT
- масленка.SLDPRT
- шкив.SLDPRT
- швеллер.sldprt
