Модуль внутрискладской перекачки топлива (на ТЗК)

0
38
566
2
0
100

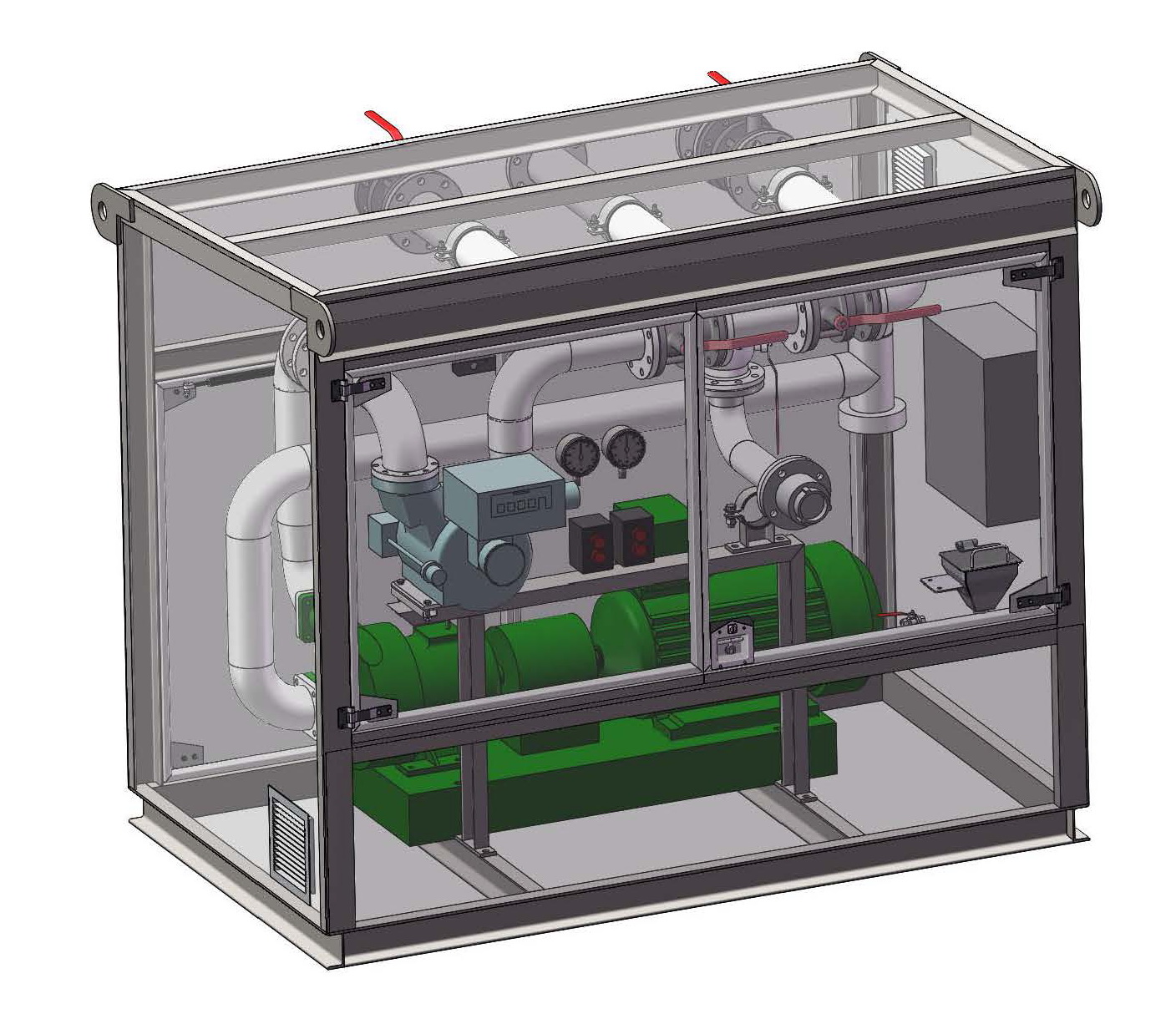

3D модель Модуль внутрискладской перекачки топлива (на ТЗК)

Для внутрискладской перекачки топлива (из резервуара в резервуар) на складах ГСМ.
Производительность - 90 м3/час,
рабочее давление - 10 бар.
Состав: насосный агрегат А1СЦН 90-80-Б, счетчик MKA 3350 (Alfons Haar), трубы и трубопроводная арматура DN100.

3D Модели А1СЦН Насос перекачка резервуар ТЗК топливо
