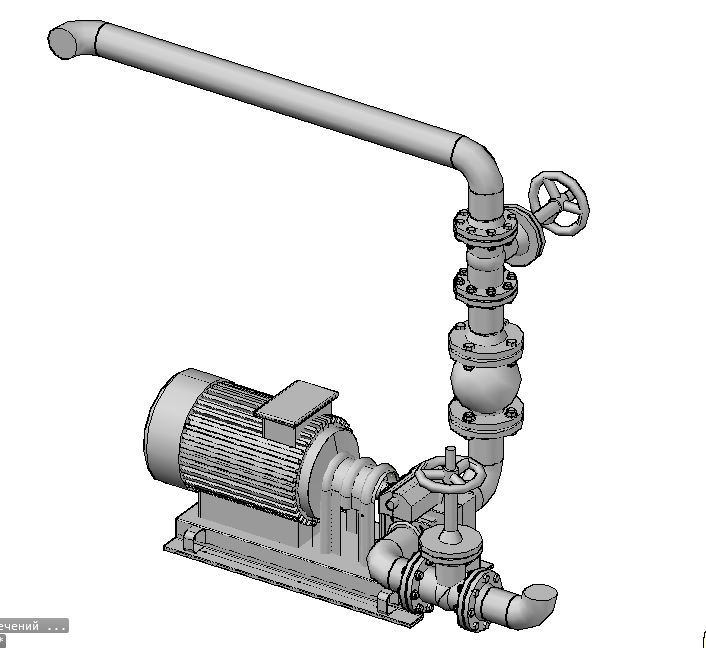

Модель нефтеперекачивающего агрегата. Шестеренный насос марки Ш-80.
С горизонтальной подачей продукта.
Насос Ш-80
0
160
1951
6
1
40
Albutova
Содержимое архива
-
Ш-80 обвязка.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Евгений Завалин
Александр
GTO
Комментарии
1
Оставлены черновики какого-то фильтра и чего-то еще на ножках, не относящиеся к насосу и обвязке.
Сама модель представляет из себя смесь 3д тел и поверхностей.
Здесь лучше было использовать только 3д тела. Их можно получить точно так же, как поверхности, используя в качестве контуров для выдавливания замкнутые (это важно) полилинии, а не отрезки.
Совпадение геометрических размеров не смотрел.
P.S. Похоже на начало пути в 3д моделировании.
