Нефтеловушка

0
150
961
0
0
300

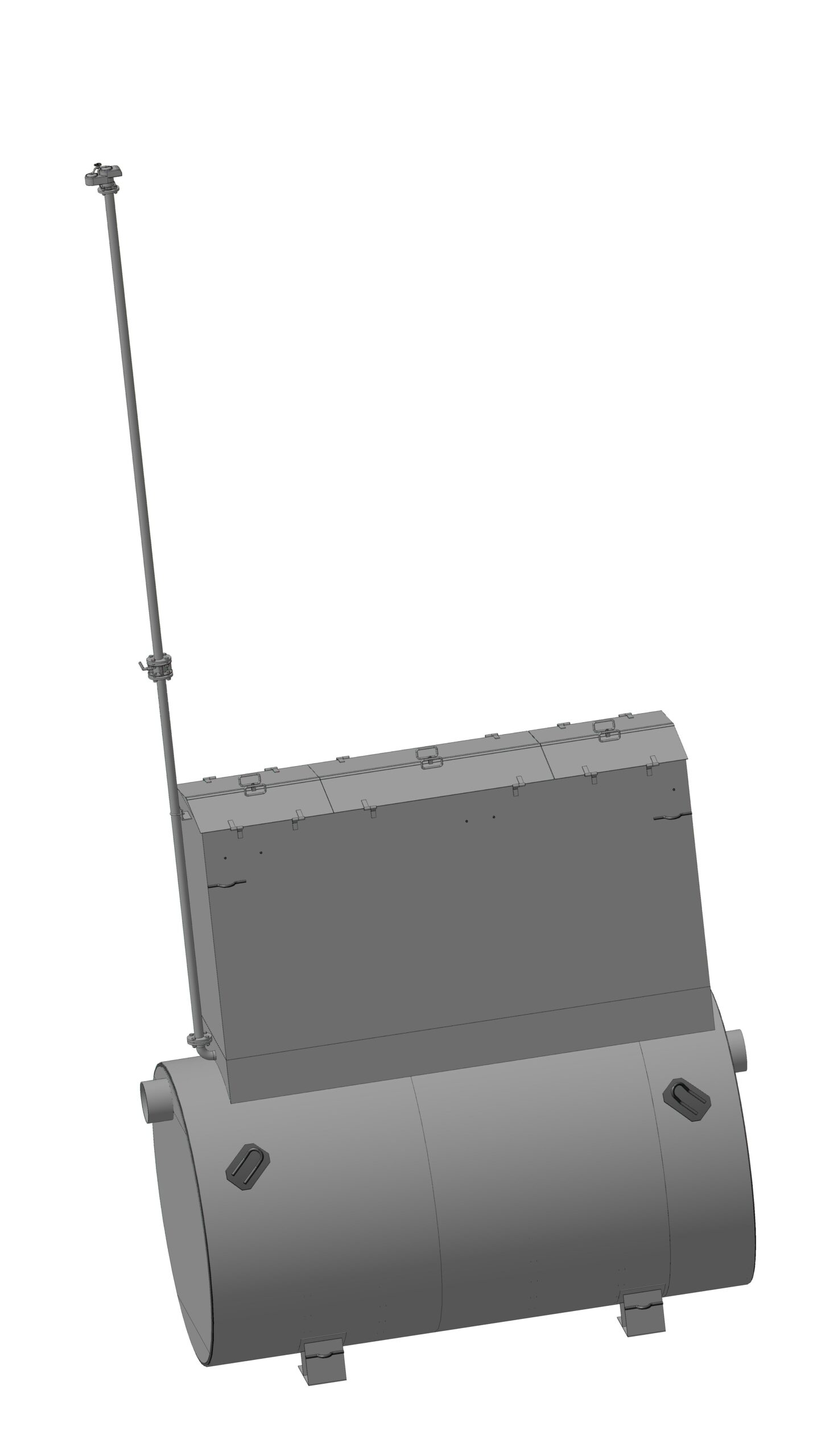

3D модель Нефтеловушка

Нефтеловушка для очистки сточных вод от автозаправочных станций выполнена из стали

нефтеловушка фильтр для очистки сточных вод
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Константин Саенко
Дата
08.01.2016
Язык
Русский
Состав
Модели, сборочные чертежи, спецификации
Софт
КОМПАС-3D 13SP2 Как открыть?
