Плашечный колтюбинговый превентор с ручным приводом

162

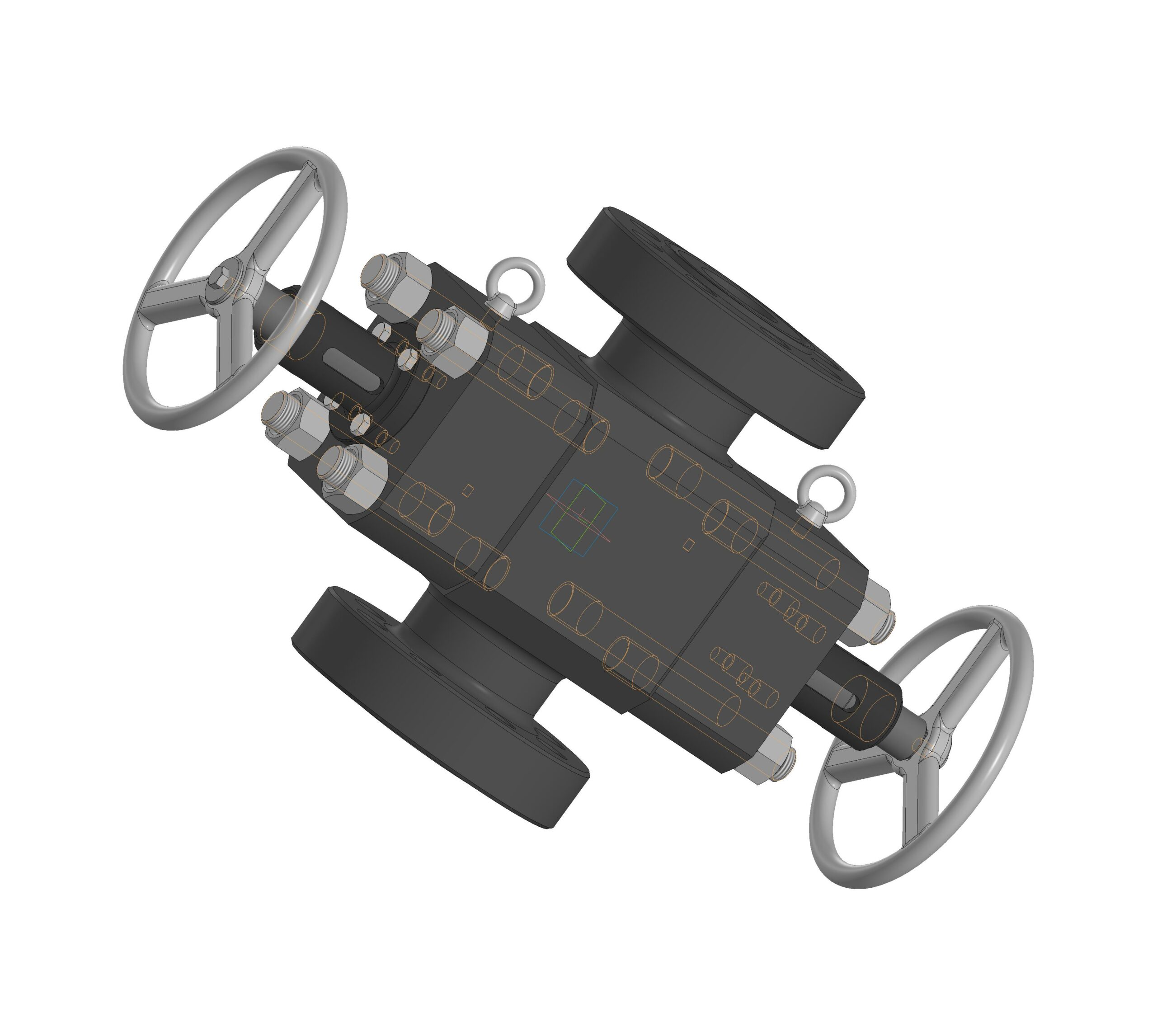

Малогабаритный плашечный колтюбинговый превентор (ПКП-80х35) с ручным приводом, проходным отверстием 80 мм и рабочим давлением 35 МПа. Фланцы превентора соответствуют ГОСТ 28919. Корпус – цельнометаллический из легированной стали, уплотнения – сменные резиновые. Привода ручные, съёмные, взаимозаменяемые. Плашки сборные из нержавеющей стали.
Плашечный превентор предназначен для герметизации устья скважин с целью предупреждения выброса или открытого фонтанирования как при наличии бурильной колонны в скважине, так и без нее.

3D Модели ПВО Превентор противовыбросовое оборудование

Автор

w_d

Дата

03.05.2022

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Превентор
- 004 Штурвал.m3d
- 103 Стакан.m3d
- 203 Шпонка уплотнителя.m3d
- 207 Резина.m3d
- Сборка привода.a3d
- 106 Кольцо.m3d
- 001 Корпус.m3d
- 003 Гайка.m3d
- 205 Шпонка.m3d
- 201 Корпус плашки.m3d
- 101 Цилиндр.m3d
- 202 Уплотнитель верхний.m3d
- 204 Винт.m3d
- 104 Винт.m3d
- 107 Рым-болт.m3d
- 002 Шпилька.m3d
- 105 Уплотнение.m3d
- 006 Шайба.m3d
- Сборка плашки.a3d
- 005 Болт.m3d
- 102 Шток.m3d
- Сборка превентора.a3d
- 206 Арматура.m3d
- 108 Болт.m3d
