Альметьевский государственный институт. Кафедра Машины и оборудование.
Дисциплина "машины и оборудование для добычи нефти и газа".
Курсовой проект на тему "превентор плашечный ППР 230х35"

Плашечный превентор предназначен для герметизации устья бурящейся скважины с целью предупреждения выброса. Управление превентора-ручное.
Превентор состоит из корпуса и приводов ручных левого и правого.
Корпус представляет собой отливку коробчатого сечения, имеющую вертикальное проходное отверстие диаметром 230мм и горизонтальную сквозную прямоугольную полость, в которой размещаются и движутся плашки.
Полость корпуса с обеих сторон закрывается откидными крышками, шарнирно подвешенными на корпусе.
Такая конструкция превенторов позволяет быстро сменять плашки, не снимая превентора с устья бурящейся скважины даже при наличии в ней инструмента.

Введение 4
1 Краткий обзор и анализ существующего оборудования 5
1.1 Плашечный превентор 5
1.2 Универсальный превентор 7
2 Назначение, техническая характеристика, конструкция и принцип действия оборудования 10
2.1 Назначение 10
2.2 Техническая характеристика 10
2.3 Конструкция и принцип действия оборудования 10
3 Монтаж, эксплуатация и ремонт оборудования 13
3.1.2 Подготовка к работе 14
3.2 Эксплуатация 14
3.2.1 Замена плашек 15
3.3 Ремонт 15
3.4 Техническое обслуживание 17
4 Расчетная часть 18
4.1 Расчет корпуса превентора 18
4.2 Расчет трубной плашки 20
4.3 Расчет штока 22
4.4 Расчет скользящей вилки 23
Список литературы 25


Сообщить о проблеме
Дата
11.03.2015
Язык
Русский
Состав

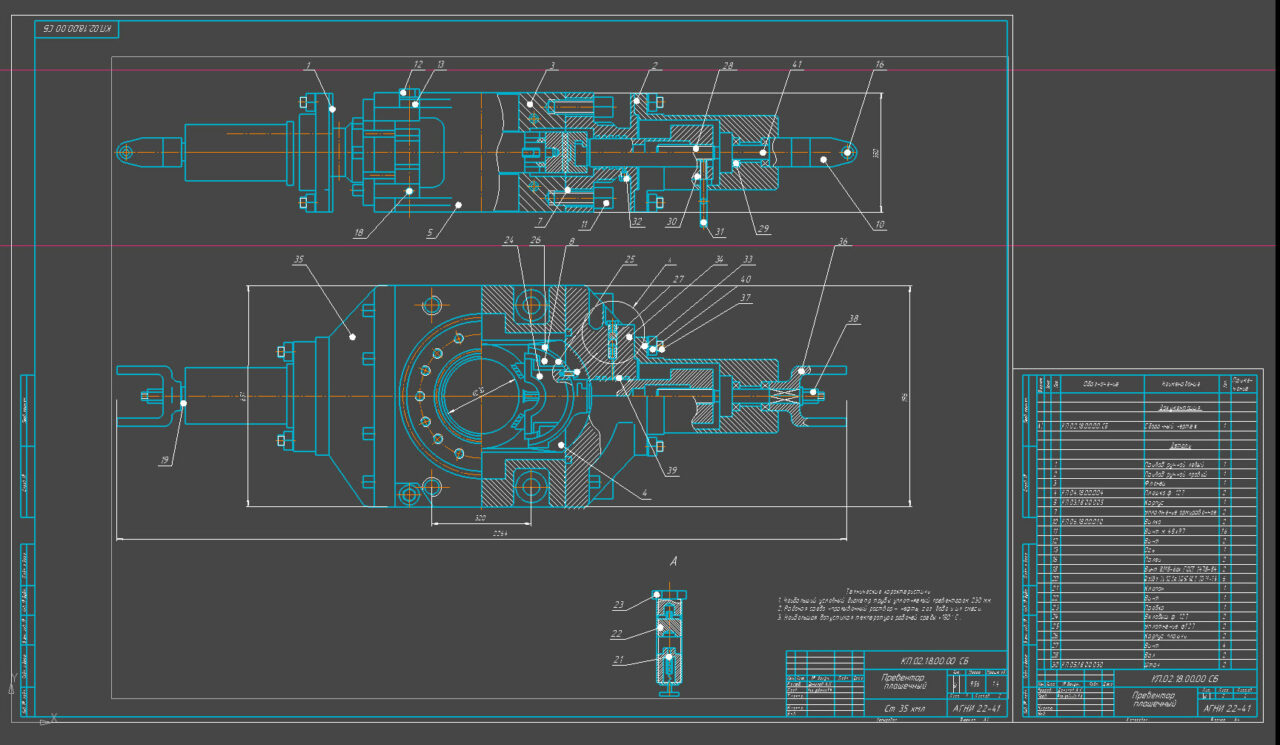

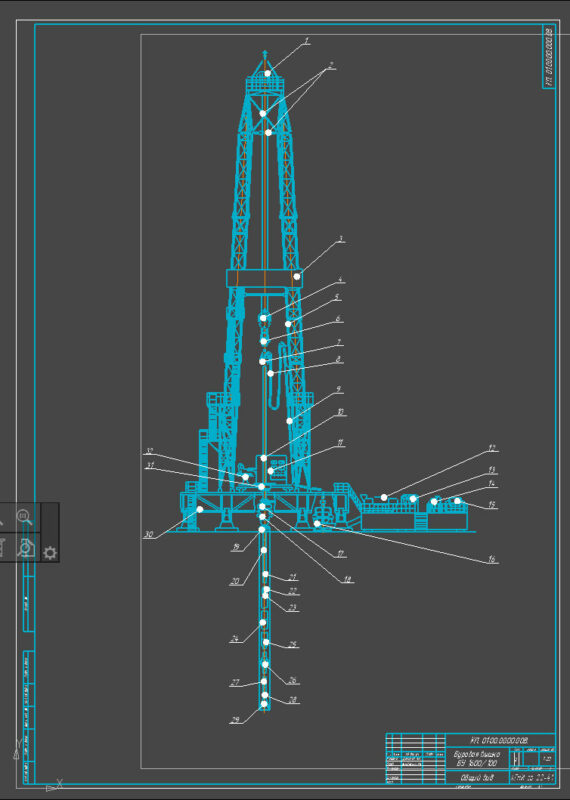

превентор(СБ), общий вид(установка превентора на вышке), деталировка(плашка,шток,вилка), Спецификация не вся, ПЗ
