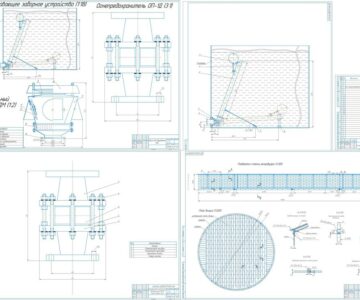

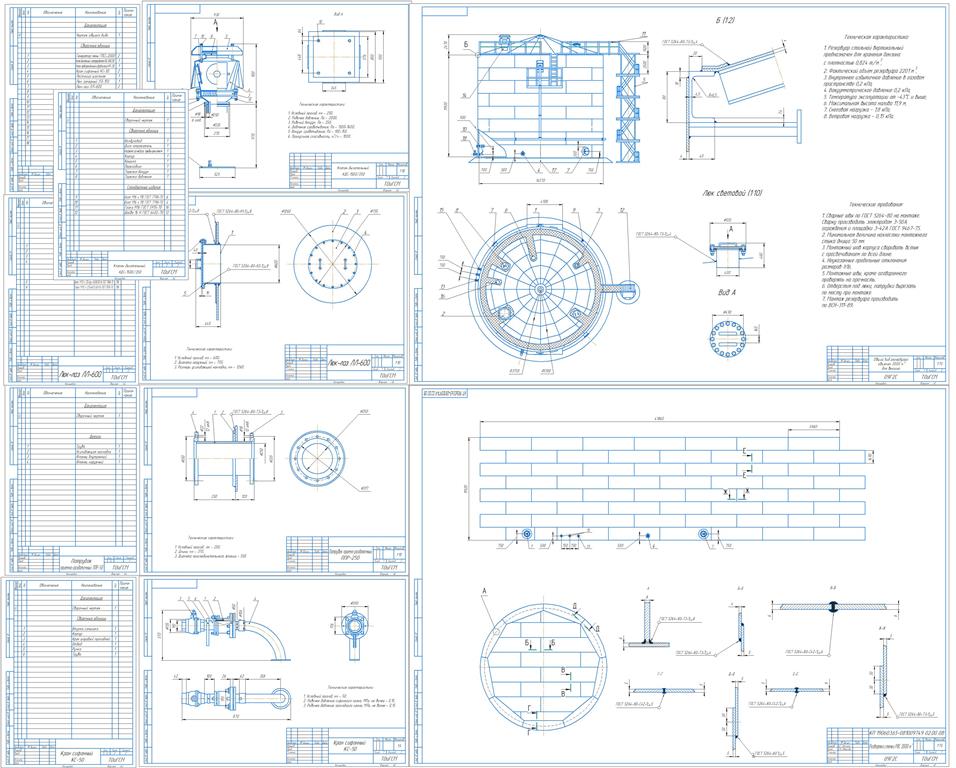

Проект РВС 2000м3 для хранения бензина

Сибирский Федеральный университет
Кафедра топливообеспечения и горюче-смазочных материалов
Курсовой проект по дисциплине:« Конструкция и эксплуатационные свойства ТиТТМО»
На тему: "Проект РВС -2000м3 для хранения бензина "
Красноярск 2017

Параметры Данные
Номинальный V резервуара 2000 м3
Тип резервуара РВС (без понтона)
Наименование хранимого продукта Светлые нефтепродукты (бензин АИ-92)
Район эксплуатации Красноярский край III
Класс опасности I
Избыточное давление, Pu 0,2 кПа
Вакуум, Pвак. n 0,2 кПа
Снеговая нагрузка, S 1,8 кПа
Ветровая нагрузка, Pвет. 0,15 кПа
Стенка: метод изготовления Рулонный
Крыша, ее форма Каркасная коническая
Содержание
Введение 4
1 Исходные данные 5
2 Выбор материала конструкции 5
3 Оптимальные размеры резервуара 6
4 Расчет толщины стенки резервуара 8
4.1 Расчет стенки на прочность 11
4.2 Проверка стенки на прочность при гидроиспытаниях 13
5 Нагрузки, действующие на резервуар 14
6 Расчет на устойчивость 15
7 Конструкция и расчет покрытия резервуара 17
7.1 Расчет настила 19
7.2 Расчет поперечных ребер щита 21
7.3 Расчет радиальных ребер щита 22
8 Расчет колец жесткости 23
9 Конструкция и расчет днища РВС 24
10 Расчет сопряжения стенки с днищем 25
11 Оборудование резервуара 30
11.1 Генератор пены 30
11.2 Клапан дыхательный 31
11.3 Клапан предохранительный 33
11.4 Кран сифонный 34
11.5 Люк замерный 35
11.6 Люк-лаз 36
11.7 Люк световой 37
11.8 Магнито-поплавковый указатель уровня 38
11.9 Механизм управления хлопушкой 39
11.10 Патрубок зачистной 40
11.11 Патрубок монтажный 41
11.12 Патрубок приемо-раздаточный 42
11.13 Пробоотборник секционный 44
11.14 Хлопушка 45
11.15 Вспомогательное оборудование 46
11.16 Устройство молниезащиты 47
Заключение 48
Список использованных источников 49
