Клапан дыхательный СМДК-100

0
3
423
14
2
30

Используется в нефтяной промышленности, а именно на нефтебазах, резервуарных парках НПС. Устанавливается непосредственно на крыше резервуаров. Резервуар всегда имеет свободное пространство, где содержатся ненасыщенные пары нефтепродукта в смеси с атмосферным воздухом - так называемая паровоздушная смесь. В результате операций откачки/закачки происходит понижение или повышение давления в газовом пространстве резервуара, а так как резервуар является замкнутым сосудом, то любое превышение давления сверх атмосферного может его разорвать или смять. Для предотвращения этих негативных последствий и служит дыхательный клапан, сообщая резервуар с атмосферой при достижении избыточного давления в газовом пространстве, равного уставочным значениям клапана. Также, данный клапан служит первичным средством сокращения потерь нефтепродукта от испарения.
Технические характеристики:
- Условный проход - 100 мм;
- Уставка вакуума - 250 Па;
- Уставка избыточного давления - 2000 Па.

от. модератора: читайте комментарии, люди говорят что это не СМДК-100 а СМДК-50


Сообщить о проблеме
Дата
20.06.2022
Язык
Русский
Состав

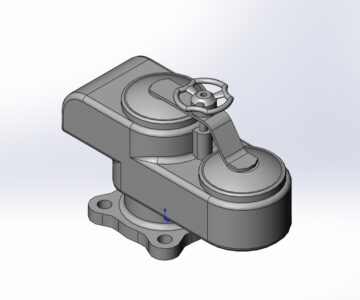

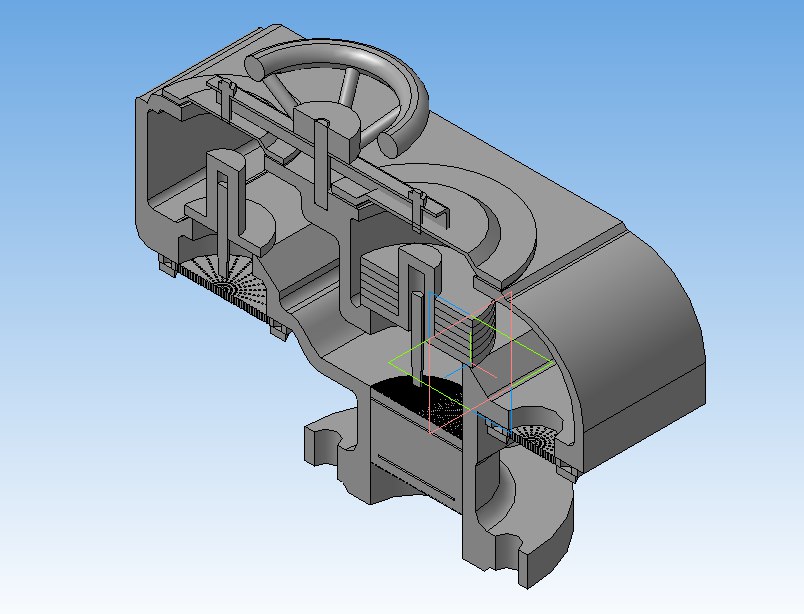

3D Сборка дыхательного клапана СМДК-100, составные элементы клапана
Софт
STEP / IGES
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Sborka.stp
