Дыхательный клапан

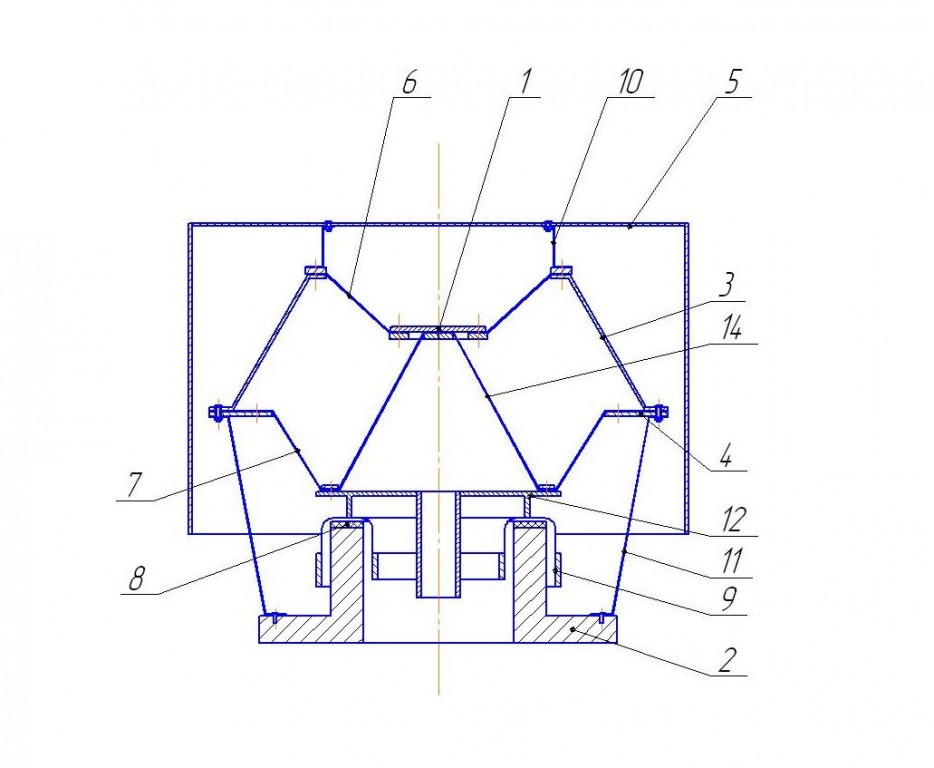

Чертёж дыхательного клапана, предназначенного для установки на резервуарах для сообщения его газового пространства с атмосферой при достижении в нем расчетных значений давления или вакуума, возникающих при производстве технологических операций, колебаниях температуры или барометрического давления окружающего воздуха.

Состав: Вид общий, Спецификация, Детали Язык документа

Софт: Компас v12

Файлы:

Новая папка\диск.cdw
Новая папка\имп тр.cdw
Новая папка\корпус.cdw
Новая папка\Спецификация.cdw
Новая папка\Тарель.cdw
Новая папка\Чертеж ВО.cdw
Новая папка
