Дыхательный клапан DN150

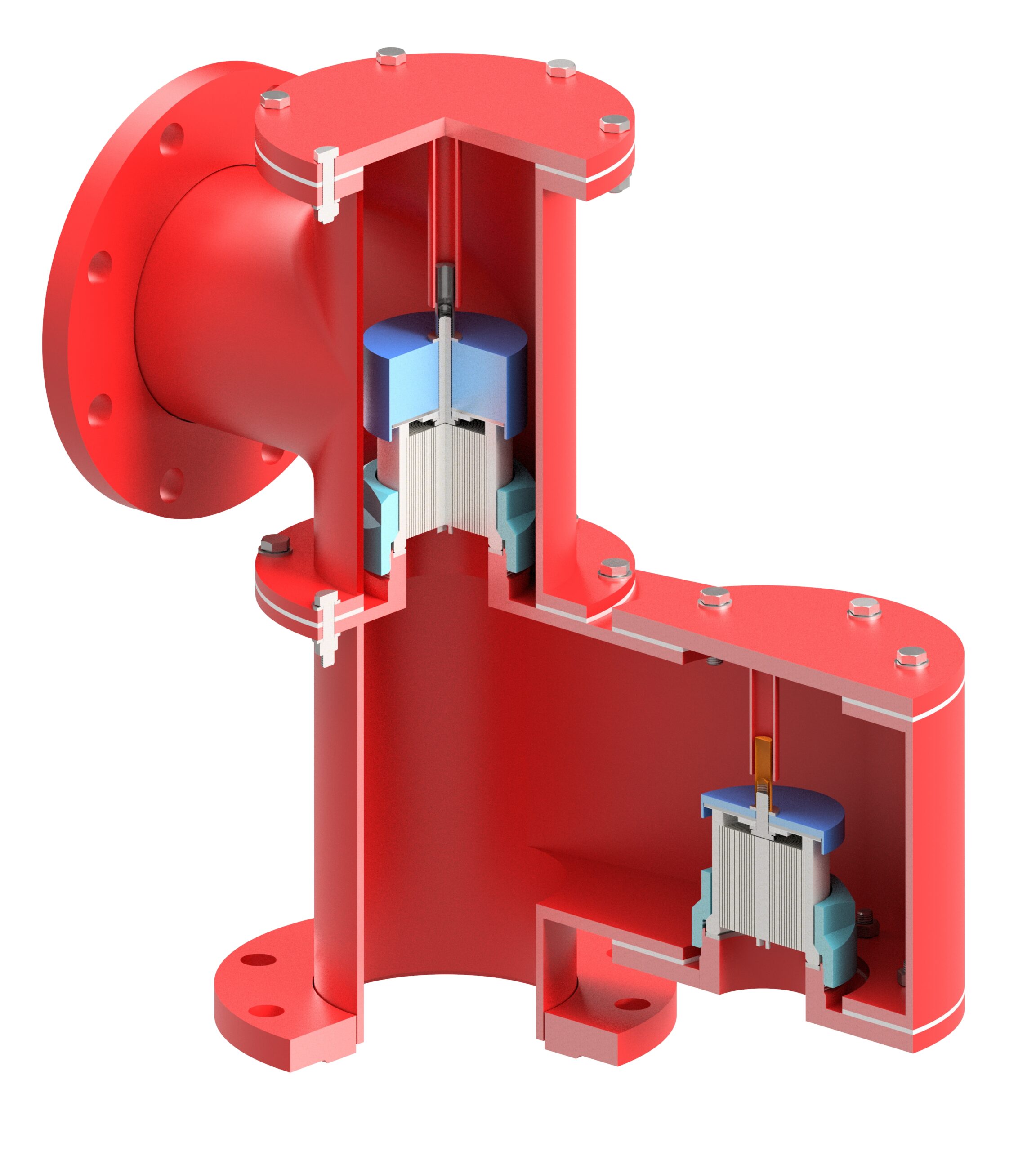

Дыхательный клапан DN150 с искрогасителем. Используется для емкостного и резервуарного оборудования в целях сброса избыточного давления и уравнивания давления при откачке.
Давление срабатывания избыточное: 500 мм.вод.ст.
Давление срабатывания вакуума: -50 мм.вод.ст.

Состав: 3D модель

Софт: Inventor 2020

Файлы:
ISO 4017 - M10 x 25 - ISO_.ipt
ISO 4017 - M10 x 40 - ISO.ipt
ISO 4017 - M10 x 65 - ISO_.ipt
ISO 4032 - M10 - ISO.ipt
Дыхательный клапан_00.00.000 Клапан дыхательный.iam
Дыхательный клапан_00.00.000 Клапан дыхательный.png
Дыхательный клапан_01.00.000 Корпус.iam
Дыхательный клапан_01.00.001 Тройник.ipt
Дыхательный клапан_01.00.002 Патрубок.ipt
Дыхательный клапан_01.00.003 Фланец Ду150.ipt
Дыхательный клапан_01.00.004 Фланец Ду150.ipt
Дыхательный клапан_01.00.005 Крышка.ipt
Дыхательный клапан_01.00.006 Прокладка.ipt
Дыхательный клапан_01.00.007 Трубка.ipt
Дыхательный клапан_01.00.010 Бобышка.ipt
Дыхательный клапан_01.00.011 Гайка.ipt
Дыхательный клапан_01.00.012 Прокладка.ipt
Дыхательный клапан_01.01.000 Тарелка.iam
Дыхательный клапан_01.01.001 Тарелка.ipt
Дыхательный клапан_01.01.002 Направляющая.ipt
Дыхательный клапан_01.01.003 Прокладка.ipt
Дыхательный клапан_01.01.004 Прокладка.ipt
Дыхательный клапан_01.01.005 Прокладка.ipt
Дыхательный клапан_02.00.000 Корпус.iam
Дыхательный клапан_02.00.001 Патрубок Ду150.ipt
Дыхательный клапан_02.00.002 Стенка.ipt
Дыхательный клапан_02.00.003 Стенка.ipt
Дыхательный клапан_02.00.004 Крышка.ipt
Дыхательный клапан_02.00.005 Крышка.ipt
Дыхательный клапан_02.00.006 Стенка.ipt
Дыхательный клапан_02.00.007 Прокладка.ipt
Дыхательный клапан_02.00.008 Кронштейн.ipt
Дыхательный клапан_02.00.008 Табличка.ipt
Дыхательный клапан_02.00.013 Трубка.ipt
Дыхательный клапан_02.01.000 Тарелка.iam
Дыхательный клапан_02.01.001 Тарелка.ipt
Дыхательный клапан_Искрогасительная навивка 01.ipt
Заклепка 2x7x3,5 ГОСТ 10300-80.ipt
Фланец 150-10-01-1-В--12Х18Н10Т-IV-d-161 ГОСТ 33259-2015.ipt
Шайба 10 ГОСТ 11371-78.ipt
