Сепаратор газовый II-ой ступени

505

500

3D модель Сепаратор газовый II-ой ступени

Наименование аппарата - Сепаратор газовый второй ступени
Назначение аппарата - Очистка газа от жидкости
Наименование рабочей среды - попутный нефтяной газ
Объем аппарата - 20 м3
Давление расчетное - 16 МПа
Температура расчетная - 130ºС
Производительность по газу - до 340 000 ст.м3/час
Производительность по жидкости - 64,16 кг/час
Степень очистки газа от жидкости и мех. примесей - 95%
Минимальная допустимая температура стенки, находящейся под расчетным давлением - минус 60ºС
Материальное исполнение - 09Г2С-15 ГОСТ 5520-2017
Место установки - на открытой площадке
Прибавка для компенсации коррозии (эрозии) - 2 мм.

3D Модели Газовый сепаратор Сепаратор

Автор

Владимир Ашаткин

Дата

25.04.2022

Язык

Русский

Состав

3D сборка, детали, чертеж общего вида, спецификация оборудования, изделий и материалов

Софт

КОМПАС-3D 19.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Штуцер 25-16-4-6-16-350-09Г2С АТК 24.218.06-90.m3d
Штуцер 100-16-4-6-22-400-09Г2С АТК 24.218.06-90.m3d
СЦВ.16,0.2200.000 ВО Сепаратор второй ступени.pdf
Штуцер 300-16-4-6-65-360-09Г2С АТК 24.218.06-90.m3d
СЦВ.16,0.2200.000 СП.pdf
Патрубок 4-133-22-300-09Г2С АТК 24.218.06-90.m3d
Лист Б-ПН-130 ГОСТ 19903-2015_325-09Г2С-15-ГС-ОП-УЗК1-Н+О ГОСТ 5520-2017, 1000х7500.m3d
СЦВ.16,0.2200.000 Сепаратор второй ступени.a3d
Штуцер 40-16-4-6-20-330-09Г2С АТК 24.218.06-90.m3d
Штуцер 50-16-4-6-20-330-09Г2С АТК 24.218.06-90.m3d
СЦВ.16,0.2200.000 СП Сепаратор второй ступени.spw

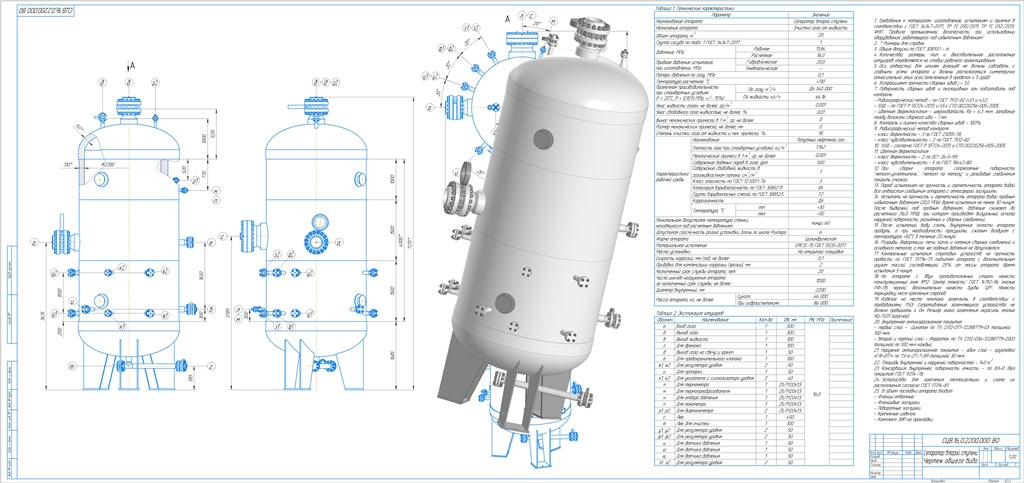

СЦВ.16,0.2200.000 ВО Сепаратор второй ступени.cdw
Днище 2200-150-650 ГОСТ 6533-78.m3d
Лист Б-ПН-130 ГОСТ 19903-2015_325-09Г2С-15-ГС-ОП-УЗК1-Н+О ГОСТ 5520-2017, 1500х7500.m3d
