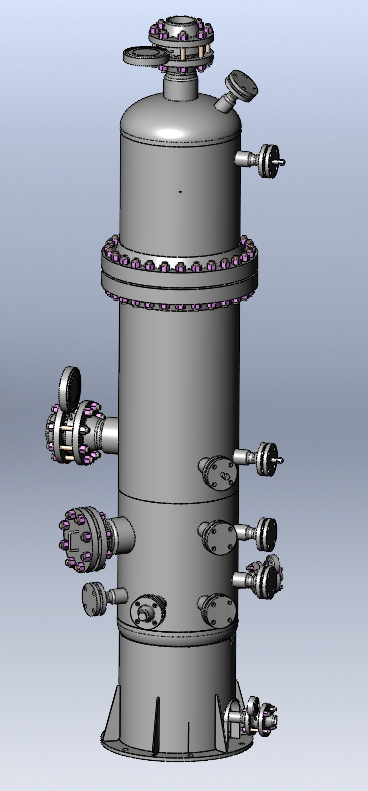

Сепаратор концевой для очистки газа от капельной жидкости и мех. примесей

0
0
25
0
0
250

Сепаратор концевой предназначен для очистки газа от капельной жидкости и мех. примесей на выходе из линии компримирования.
Рабочая среда: углеводородный газ, углеводородный конденсат, пластовая вода, мех. примеси.
Производительность по газу: 0,7 ст.м куб/сутки
Производительность по жидкости: не более 1 м куб /час
Давление рабочее: 5,52 МПа
Давление расчетное: 6,3, МПа
Температура рабочая: +55С
Температура расчетная: +100С
Температура пропарки: +150С
Макстимальный перепад давления: не более 0,02 МПа
Эффективность очистки - 99,9%
Группа и категория взрывоопасности: IIВ-Т3
Срок службы: 25 лет
Сейсмичность: 8 баллов
Диаметр 316 мм
Толщина стенки обечайки 16 мм
Высота 3930 мм
Ширина 1284 мм (максимальный размер)


Сообщить о проблеме
Автор
user-avatar user-9282125
Дата
25.03.2025
Язык
Русский
Состав
3D Сборка, Вид общий (ВО)
Софт
SolidWorks 2020 Как открыть?
Содержимое архива
  • EDN.001.03.1200.000 Сепаратор концевой.SLDDRW
  • ES10.000.00.000 Сепаратор концевой.SLDASM
  • ES10.000.00.001 Фланец 3_4NPT-F.SLDPRT
  • ES10.000.00.002 Колпачок 1_2NPT-F.SLDPRT
  • ES10.000.00.003 Пробка 3_4NPT-F.SLDPRT
  • ES10.000.00.01 Козырек.SLDPRT
  • ES10.000.00.02 Стакан.SLDPRT
  • ES10.000.00.03 Ограничитель.SLDPRT
  • ES10.000.00.04 Обечайка.SLDPRT
  • ES10.000.00.05 Вытеснитель.SLDPRT
  • ES10.000.00.06 Кольцо.SLDPRT
  • ES10.000.00.07 Отдушина.SLDPRT
  • ES10.000.00.08 Днище.SLDPRT
  • ES10.000.00.09 Завихритель.SLDPRT
  • ES10.000.00.10 Болт.SLDPRT
  • ES10.000.01.00 Элемент центробежный.SLDASM
  • ES10.000.01.000 Кубовая часть.SLDASM
  • ES10.000.01.001 Обечайка.SLDPRT
  • ES10.000.01.002 Обечайка.SLDPRT
  • ES10.000.01.003 Днище.SLDPRT
  • ES10.000.01.004 Штуцер Ду150.SLDPRT
  • ES10.000.01.004 Штуцер Ду50.SLDPRT
  • ES10.000.01.005 Штуцер дренажный Ду50.SLDPRT
  • ES10.000.01.007 Штуцер Ду50.SLDPRT
  • ES10.000.01.008 Колено.SLDPRT
  • ES10.000.01.009 Колено.SLDPRT
  • ES10.000.01.010 Кольцо.SLDPRT
  • ES10.000.01.011 Палец.SLDPRT
  • ES10.000.01.012 Решетка.SLDPRT
  • ES10.000.02.000 Крышка.SLDASM
  • ES10.000.02.001 Обечайка.SLDPRT
  • ES10.000.02.002 Днище.SLDPRT
  • ES10.000.02.003 Кольцо.SLDPRT
  • ES10.000.02.004 Штуцер Ду150.SLDPRT
  • ES10.000.03.000 Опора.SLDASM
  • ES10.000.03.001 Обечайка.SLDPRT
  • ES10.000.03.002 Кольцо.SLDPRT
  • ES10.000.03.003 Люк.SLDPRT
  • ES10.000.03.004 Ребро.SLDPRT
  • ES10.000.04.000 Тарелка.SLDASM
  • ES10.000.04.001 Основание.SLDPRT
  • ES10.000.04.002 Патрубок.SLDPRT
  • ES10.000.05.000 Крышка.SLDASM
  • ES10.000.05.001 Крышка.SLDPRT
  • ES10.000.05.002 Ручка.SLDPRT
  • ES10.000.06.000 Отбойник.SLDASM
  • ES10.000.06.001 Пластина.SLDPRT
  • ES10.000.06.002 Стенка задняя.SLDPRT
  • ES10.000.06.003 Стенка боковая.SLDPRT
  • ES10.000.07.000 Сетчатая насадка.SLDASM
  • ES10.000.07.010 Корпус насадки.SLDASM
  • ES10.000.07.011 Кольцо.SLDPRT
  • ES10.000.07.012 Обечайка.SLDPRT
  • ES10.000.07.013 Кольцо внутреннее.SLDPRT
  • ES10.000.07.014 Шайба.SLDPRT
  • ES10.000.07.015 Пруток.SLDPRT
  • ES10.000.07.016 Ось.SLDPRT
  • ES10.000.07.020 Катушка.SLDASM
  • ES10.000.07.021 Патрубок.SLDPRT
  • ES10.000.07.022 Шайба.SLDPRT
  • ES10.000.07.023 Пруток.SLDPRT
  • ES10.000.07.024 Наполнитель.SLDPRT
  • ES10.000.08.000 Заглушка 1_2NPT-M.SLDASM
  • ES10.000.08.001 Фланец 1_2NPT-М.SLDPRT
  • ES10.000.08.002 Патрубок 1_2NPT-М.SLDPRT
  • Hex Nut 5927_gost.sldprt
  • Washer 11371n_gost.sldprt
  • Washer 6402_1_gost.sldprt
  • Гайка ОСТ 26-2041-96.SLDPRT
  • Заглушка 4-50-6,3-16ГС-6 АТК 24.20.02-90.SLDPRT
  • Заглушка поворотная 3-150-6,3-16ГС-6 АТК 26-18-5-93.SLDPRT
  • Заглушка поворотная 3-50-6,3-16ГС-6 АТК 26-18-5-93.SLDPRT
  • Прокладка 1-150-6,3-1 ОСТ 26.260.461-99.SLDPRT
  • Прокладка 1-50-6,3-1 ОСТ 26.260.461-99.SLDPRT
  • Прокладка 600-6,3-2 ГОСТ 28759.8-90.SLDPRT
  • Фланец 1-600-6.3-09Г2С ГОСТ 28759.4-90.SLDPRT
  • Фланец 150-63-11-1-J-Ст20 -IV ГОСТ 33259-2015.SLDPRT
  • Фланец 50-63-11-1-J-Ст20 -IV ГОСТ 33259-2015.SLDPRT
  • Шпилька 2-М20-8gхL.35 ОСТ 26-2040-96.SLDPRT
  • Шпилька 2-М30-8gхL.35 ОСТ 26-2040-96.SLDPRT
