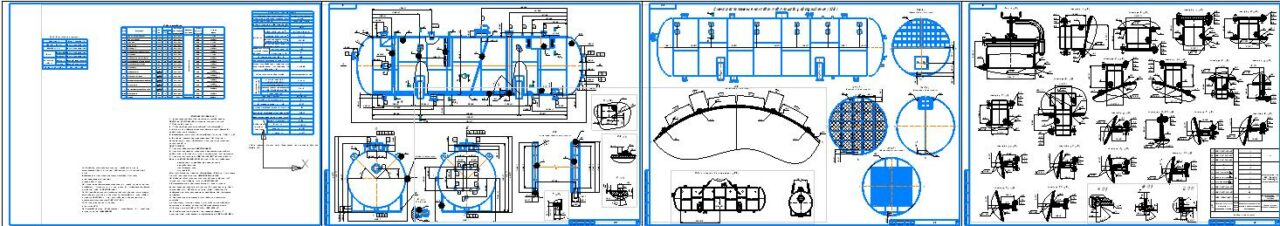

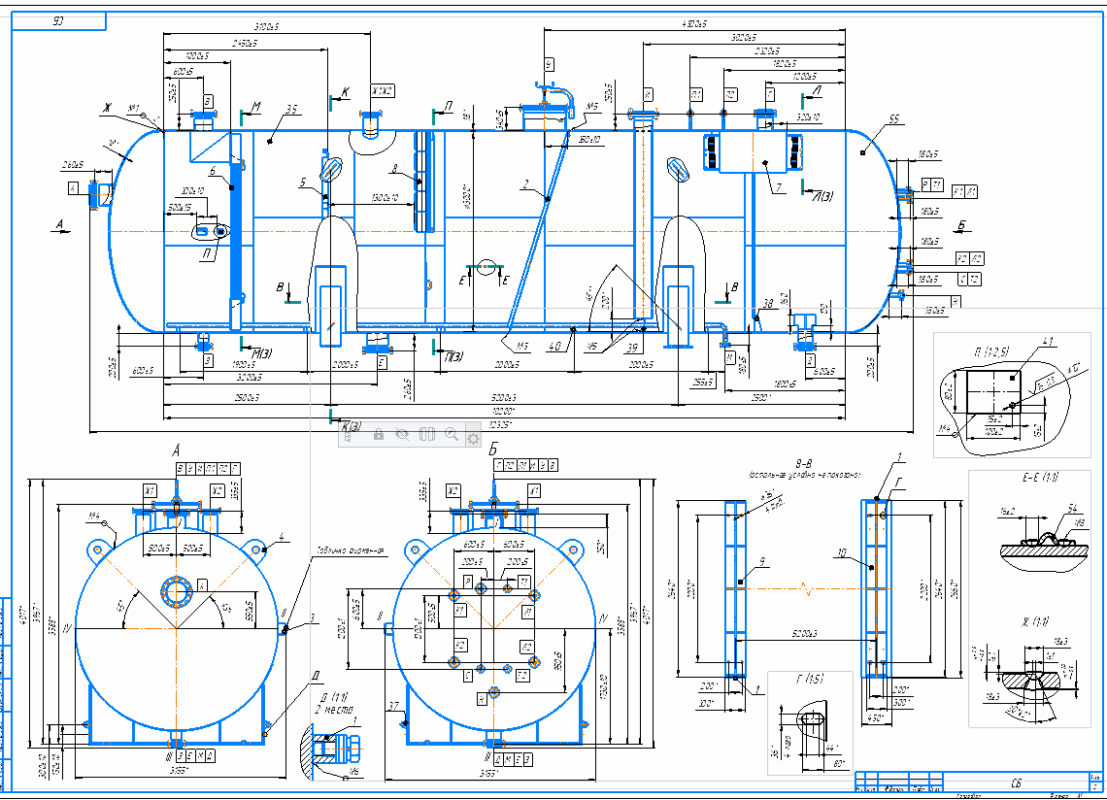

Сепаратор 80м³ с внутренними устройствами и креплениями под площадку обслуживания1.
Аппарат изготовить в соответствии с требованиями
ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные".
2.*Размер для справок.
3.** Размер уточнить по наружному замеру патрубка.
4.Приварка всех деталей аппарата должна производиться до гидравлического испытания.
5.Действительное расположение штуцеров на листе 2 вид "А и Б".
6.На месте монтажа аппарат заземлить в двух местах симметрично на опорах. Над зажимом заземления нанести знак заземления 10 по
ГОСТ 21130-75
7.Аппарат подконтролен РОСТЕХНАДЗОРу
8.Аппарат испытать на прочность и герметичность пробным гидравлическим давлением согласно технической характеристики.
9.Аппарат маркировать по ГОСТ 34347-2017, сборочные узлы и детали по СТО 07-05-05-2008. Маркировка должна содержать:
- товарный знак предприятия изготовителя,
- порядковый номер,
- год изготовления,
- клеймо ОТК.
Маркировку нанести клеймами №6 глубиной 0,2-0,3 мм и заключить в рамку выполненную эмалью ПФ-115 ГОСТ 6465-76.
10.Подготовку поверхности аппарата, сборочных единиц под консервацию производить согласно ГОСТ 9.014-78.
- уплотнительные поверхности фланцев, крепеж, опорные поверхности консервировать литолом-24 вариант защиты ВЗ-4, вариант упаковки ВУ-0, срок защиты 2 года в условиях 7,- внутреннюю поверхность очистить, просушить, все отверстия заглушить.
11.Расконсервацию аппарата производить на монтажной площадке:
