Штанговращатель ШВР1

531

100

штанговращатель, применяется для предотвращения раскручивания штанговой колонны в процессе добычи нефти станками-качалками. размещается на канатной подвеске. используется на всех типах, в пределах рабочей нагрузки (8 т.) угол поворота - 2 градуса за двойной ход

добыча нефти Скважина штанги насосные Штанговращатель

Автор

SHAVOMZ

Дата

06.10.2020

Язык

Русский

Состав

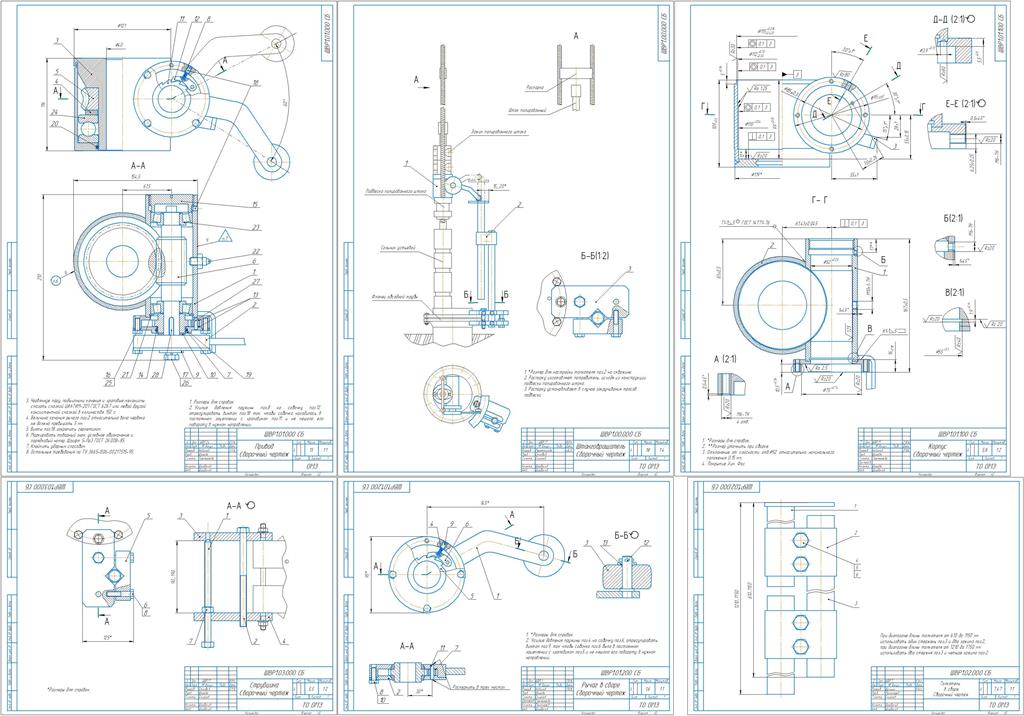

сборочный чертеж, спецификация, чертежи деталей

Софт

КОМПАС-3D 15 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ШВР1.01.000 СБ Привод
- ШВР1.01.004 Червяк.cdw
- ШВР1.01.008 Шайба.cdw
- ШВР1.01.009 Храповик.cdw
- ШВР1.01.010 Собачка.cdw
- ШВР1.01.005 Крышка.cdw
- ШВР1.01.003 Колесо червячное.cdw
- Привод 1.01.000.spw
- ШВР1.01.000 СБ привод.cdw
- ШВР1.01.000 СБ привод Анн..cdw
- ШВР1.01.002 кольцо.cdw
- ШВР1.01.006 Пружина.cdw
- ШВР1.01.001 Крышка.cdw
- ШВР1.01.007 Шайба.cdw
- ШВР1.01.011 Кольцо.cdw
- ШВР1.01.012 Гайка.cdw
ШВР1.03.000 СБ Струбцина
- ШВР1.03.003 Прижим.cdw
- ШВР1.03.001 Плита верхняя.cdw
- ШВР1.03.200 Болт
  - ШВР1.03.200 Болт.spw
  - ШВР1.03.200. СБ Болт.cdw
  - ШВР1.03.201 Шпилька.cdw
- ШВР1.03.100 Болт распорный
  - ШВР1.03.101 Шпилька.cdw
  - ШВР1.03.100 Болт распорный.spw
  - ШВР1.03.100 СБ Болт распорный.cdw
- ШВР1.03.000 СБ Струбцина.cdw
- ШВР.1.03.002 Плита нижняя.cdw
- ШВР1.03.000 Струбцина.spw
ШВР1.01.200 СБ Рычаг
- ШВР1.01.202 Втулка.cdw
- ШВР1.01.201 Крышка.cdw
- Спец 01.200.spw
- ШВР1.01.200 СБ Рычаг.cdw
- ШВР1.01.203 Ролик.cdw
- ШВР1.01.210 СБ Рычаг
  - ШВР1.01.210 СБ Рычаг.cdw
  - ШВР1.01.211 корпус.cdw
  - ШВР1.01.213 Ось.cdw
  - Спецификация Рычаг.spw
  - ШВР1.01.212 рукоятка.cdw
ШВР1.01.100 СБ Корпус
- ШВР1.01.120 Втулка в сборе
  - ШВР1.01.122 Диск.cdw
  - Спецификация ШВР1.01.120 Втулка в сборе.spw
  - ШВР 01.120СБ Втулка в сборе.cdw
  - ШВР1.01.121 Втулка.cdw
- ШВР1.01.103 Упор.cdw
- ШВР1.01.100 СБ Корпус.cdw
- Специя ШВР1. 01.100 корпус.spw
- ШВР1.01.100 СБ Корпус АНН.2015.cdw
- ШВР1.01.110 СБ Втулка
  - ШВР1.01.111 Втулка.cdw
  - ШВР1.01.112 Фланец.cdw
  - ШВР1.01.110 СБ Втулка.cdw
  - Спец ШВР.01.110 Втулка.spw
Шукшин ШВР1.02.000 СБ Толкатель
- ШукшинШВР1.02.000 СБ Толкатель.cdw
- ШВР1.02.000..spw
- Шукшин ШВР1.02.001 Зажим.cdw
- ШВР1.02.100 СБ Толкатель
  - Спец 02.100 СБ.spw
  - ШВР1.02.100 СБ Толкатель.cdw
  - ШВР1.02.101 Упор.cdw
  - 02.102 стержень.cdw
- ШВР1.02.002 Стержень.cdw
Спец ШВР1.00.000 штанговращатель.spw
ШВР1.00.000 СБ штанговращатель.cdw
