Штанговращатель ШВЛ-10

Уфимский государственный нефтяной технический университет
Кафедра технологии нефтегазового машиностроения
Курсовой проект на тему ''Штанговращатель ШВЛ-10''
Уфа 2016

Исходные данные:
lАВ = 0,35 м
lВС = 1,8 м
lBD = 0,9 м
lED = 0,7 м
lEF = 1,1 м
lBS2 = 0,6 м
lDS4 = 0,4 м
lFS5 = 0,6 м

а = 1,8 м
в = 0,1 м
c=0,7
n1 = 200 об/мин
№ положения механизма для силового расчета - 8
т2 = 200 кг
т3 = 45 кг
т4 =180 кг
т5 = 230 кг
= = = 0,175 mi Li2
РС max = 2900 Н

СОДЕРЖАНИЕ
КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА. 4
1. Структурный анализ механизма 5
2. КИНЕМАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМОВ 6
2.1 Построение планов положений 6
2.2. Построение траекторий точек 8
2.3 Построение планов скоростей 8
2.4. Построение планов ускорений 11
3. ДИНАМИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА 16
3.1. Определение сил и моментов инерции звеньев 16
3.2. Кинетостатический расчет механизмов методом планов сил 17
3.3. Определение уравновешивающей силы методом Жуковского 22
4. ПРОЕКТИРОВАНИЕ ЭВОЛЬВЕНТНОГО ЗАЦЕПЛЕНИЯ И КИНЕМАТИКА МНОГОЗВЕННЫХ ЗУБЧАТЫХ ПЕРЕДАЧ (Лист 2) 24
4.1 Определение геометрических параметров зацепления 24
4.2. Вычерчивание эвольвентного зацепления 27
4.3. Определение коэффициентов перекрытия, относительного скольжения и удельного давления 28
4.4. Расчет дифференциального механизма 29
4.5. Расчет планетарной передачи 31
4.6. Расчет трехступенчатой зубчатой передачи 33
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 35

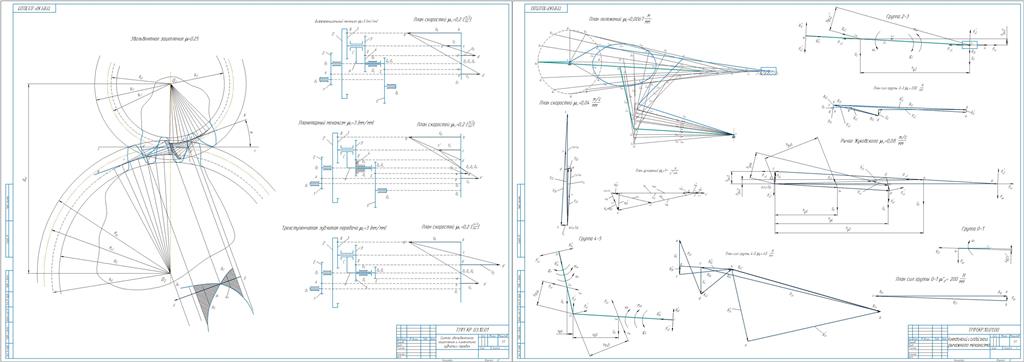

Состав: Лист 1(А1), Лист 2 (А1), Пояснительная записка. Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
пояснит.docx
f2 (1).cdw
2_list.cdw
