Теплообменник РТ К1 300х1-2х100х16-6

241

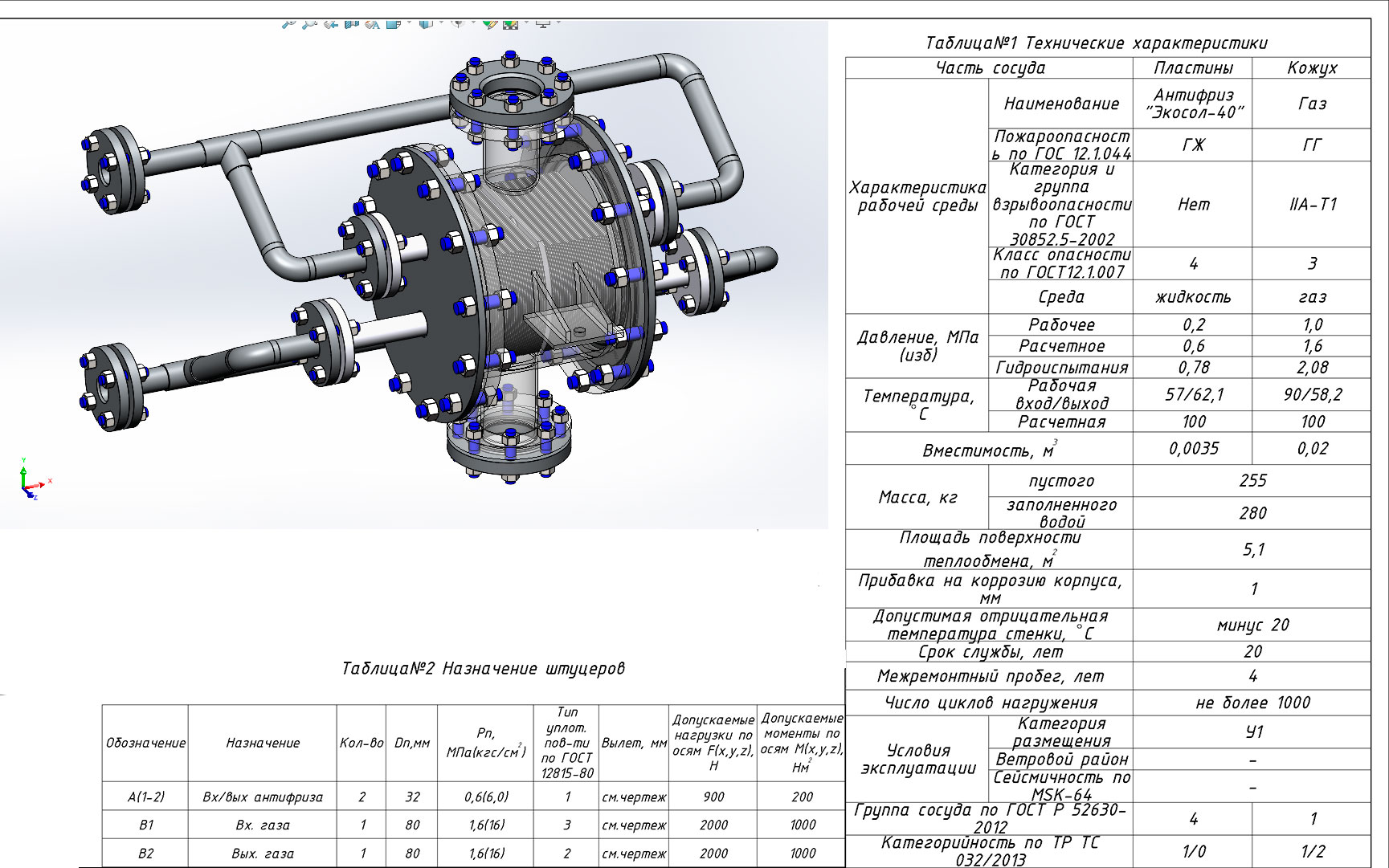

Пластинчатый теплообменник 3D модель. Рабочая среда : жидкость, газ. Присоединение к системе - фланцевое. Условные проходы: Ду32 и Ду80. Техническая характеристика на картинке.

3D Модели Пластинчатый теплообменник

Автор

maradera

Дата

21.07.2022

Язык

Русский

Состав

3D Сборка, Чертежа нет

Софт

SolidWorks 14 Как открыть?
