Установка погружного винтового насоса УЭВН5-63-1200

Институт Нефти и Газа СФУ
Кафедра технологических машин и оборудования нефтегазового комплекса
Курсовой проект по дисциплине Конструирование и расчет технологических объектов нефтегазового производства
На тему: Установка погружного винтового насоса УЭВН5-63-1200
Красноярск 2011

В данном курсовом проекте были рассмотрены основные характеристики винтового насоса, его составные части, их краткое описание.
Так же произведены расчеты, дающие заключение о рабочих характеристиках данного сепаратора и его работоспособности, а так же надежности.

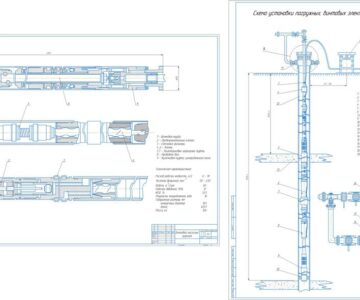

Графическая часть содержит общий вид установки, сборочный чертеж винтового насоса, агрегат насосный, сборочный чертеж компенсатора, сборочный чертеж протектора, детлировку, спецификации.
Курсовой проект содержит 6 листов формата А1, 8 листов формата А4, графической части, 150 страниц пояснительной записки.
Техническая характеристика:
-Производительность Q=1500 м.куб./час.
-Рабочее давление 6 Мпа
