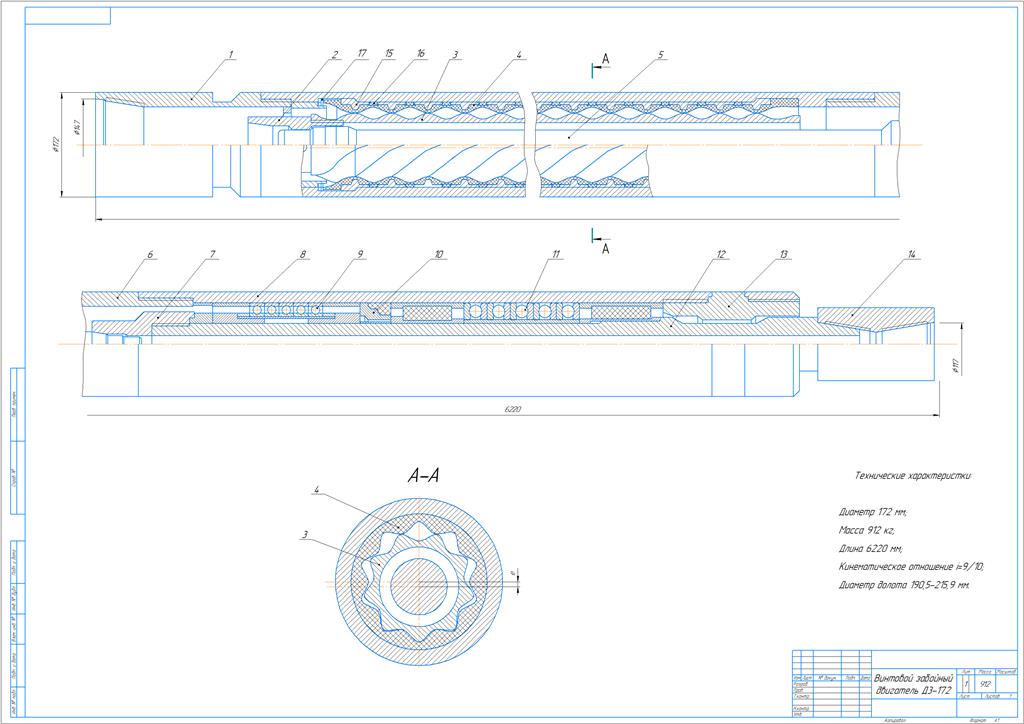

Винтовой забойный двигатель ДЗ-172

СФУ ИНиГ
Кафедра МОНГП
Курсовой проект по дисциплине "Бурение"
На тему: "Винтовой забойный двигатель"
Красноярск 2016

Исходные данные - винтовой забойный двигатель

Заданные параметрами для расчета винтового забойного двигателя:
Диаметр скважины D_скв=190 мм;
Расход жидкости Q=26 л/с;
Частота вращения долота n=1,3 с^(-1);
Перепад давления на двигателе ∆p=6 МПа;
Крутящий момент на валу M=6000 Нм;
Кинематическое отношение i=9/10;

В данной работе рассматривается составляющая и принцип работы ВЗД предназначен для бурения наклонно-направленных, глубоких, вертикальных, горизонтальных и других скважин. Так же применяется для разбуривания песчанных пробок, цементных мостов, солевых отложений и тд.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 ВИНТОВОЙ ЗАБОЙНЫЙ ДВИГАТЕЛЬ
1.1 Общие сведения и обозначения ВЗД
1.2 Устройство и принцип работы ВЗД
2 ПАТЕНТНО-ИНФОРМАЦИОННЫЙ ОБЗОР
2.1 Авторское сведетельство РФ №2186715
2.2 Авторское сведетельство РФ №2341637
2.3 Авторское сведетельство РФ №2289668
2.4 Авторское сведетельство РФ №2186188
3 ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ
4 РАСЧЕТНАЯ ЧАСТЬ
4.1 Технические характеристики ВЗД ДЗ-172
3.2 Расчет параметров ВЗД
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ.
