Выбор основных параметров установки для бурения на газ и разработка конструкции вертлюга УВ-250

"Уральский государственный горный университет"
Кафедра "Горных машин и комплексов"
Выпускная квалификационная работа "Выбор основных параметров установки для бурения на газ и разработка конструкции вертлюга УВ-250"
Екатеринбург 2018

1) Исходные данные для выполнения работы: проектная глубина скважины – 2200 м; полезное ископаемое – газ, дебит скважины газ - 75 м3/сут.; пластовое давление - Рпл.= 19 МПа; зона и характер осложнений в стволе - 800-850 м – газопроявление.
2) Цель работы - на заданные параметры месторождения, выбрать буровую установку, а в спец. разделе произвести выбор и расчеты с обоснованием на один из узлов (расчет ствола вертлюга, расчет штропа, расчет пальца штропа и расчет упорно подшипника).
3) Был проведен ряд расчетов, на основание которого выбрана буровая установка.
4) В спец. разделе был выбран Вертлюг УВ-250.
5) По мимо выбора вертлюга имеется технология ремонта ствола вертлюга с расчетом припусков, режимов работы, времени на производимые операции.
6) Так же в дипломе собрано много общей теории из разных источников.

ВВЕДЕНИЕ 4
1. ГОРНО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ 6
1.1. Анализ условий бурения 9
1.2. Проектирование конструкции скважины 14
1.3. Выбор породоразрущающего инструмента 21
1.4. Функциональная схема процесса бурения 26
1.5. Основные этапы процесса сооружения скважины 29
1.6. Расчет параметров процесса бурения 30
1.7. Выбор компоновки бурильной колонны 34
1.8. Расчет эксплуатационной обсадной колонны 42
1.9. Расчет вторичных параметров бурения. 47
1.10. Расчет параметров спуска-подъема 51
1.11. Расчет бурильных труб 54
1.12. Расчет показателей процесса бурения 59
1.13. Выбор бурового оборудования для строительства скважины 65
1.14. Описание буровой установки БУ 3000 ЭУК-1М 69
2. СПЕЦИАЛЬНЫЙ РАЗДЕЛ 75
2.1. Проектирование вертлюгов 77
2.2. Анализ основных параметров и характеристик вертлюгов 79
2.3. Конструктивные типы буровых вертлюгов 82
2.4. Устройство и принцип работы современного вертлюга 89
2.5. Выбор вертлюга 98

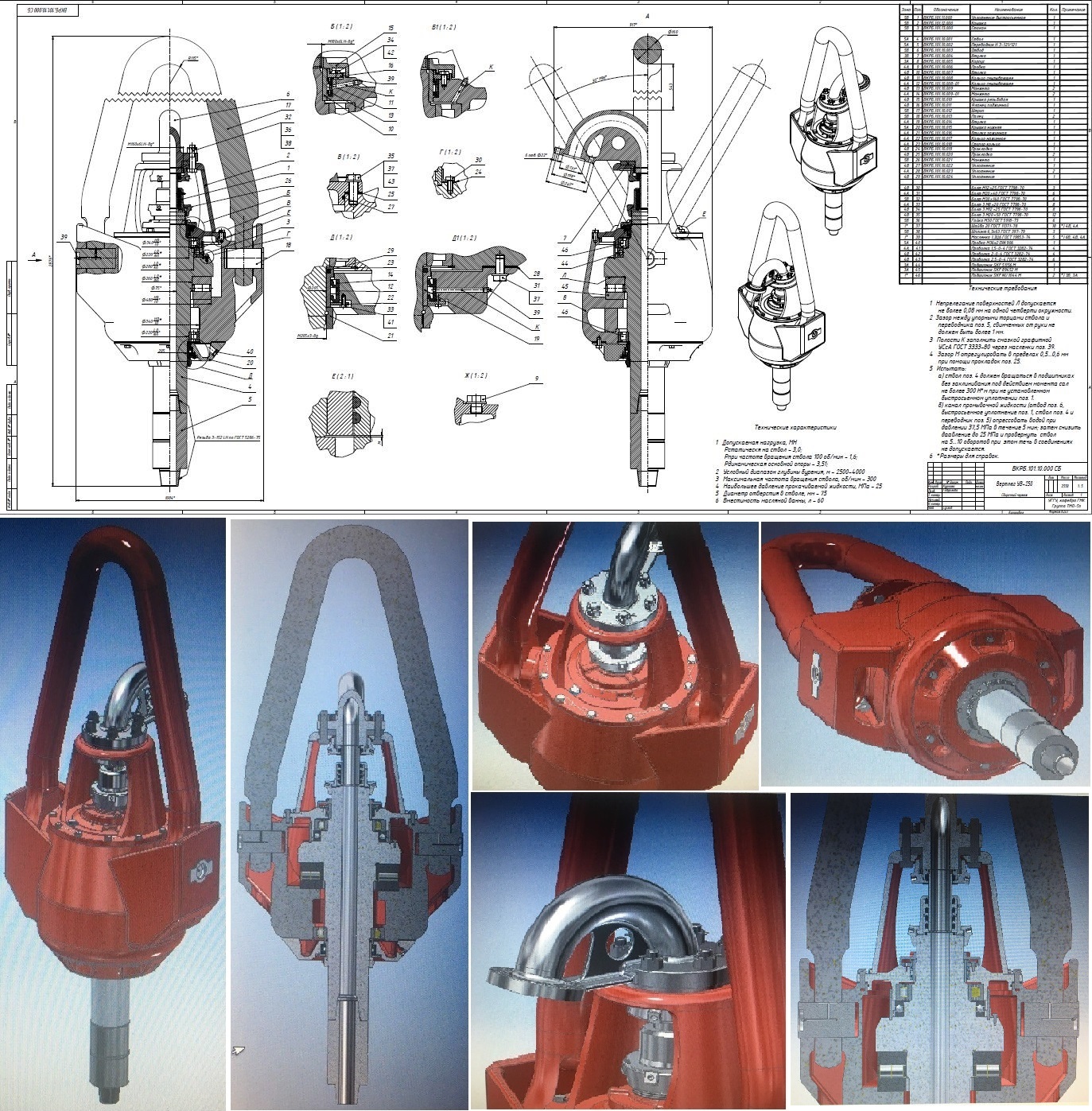

2.6. Конструкция и технические данные вертлюга УВ-250 99
2.7. Расчет вертлюга УВ-250 104
3. ТЕХНОЛОГИЯ РЕМОНТА 115
3.1. Основные виды и причины износа деталей бурового оборудования 115
3.2. Факторы, влияющие на износ бурового оборудования 122
3.3. Методы повышения износостойкости деталей 124
3.4. Способы наплавки и наварки 133
3.5. Организация обслуживания бурового оборудования 140
3.6. Технология восстановления (реставрация) ствола вертлюга УВ-250 149
3.7. Разработка технологического процесса реставрации ствола 152
ЗАКЛЮЧЕНИЕ 161
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 163
