Задвижка шаровая ДУ 100

0
25
677
0
0
150

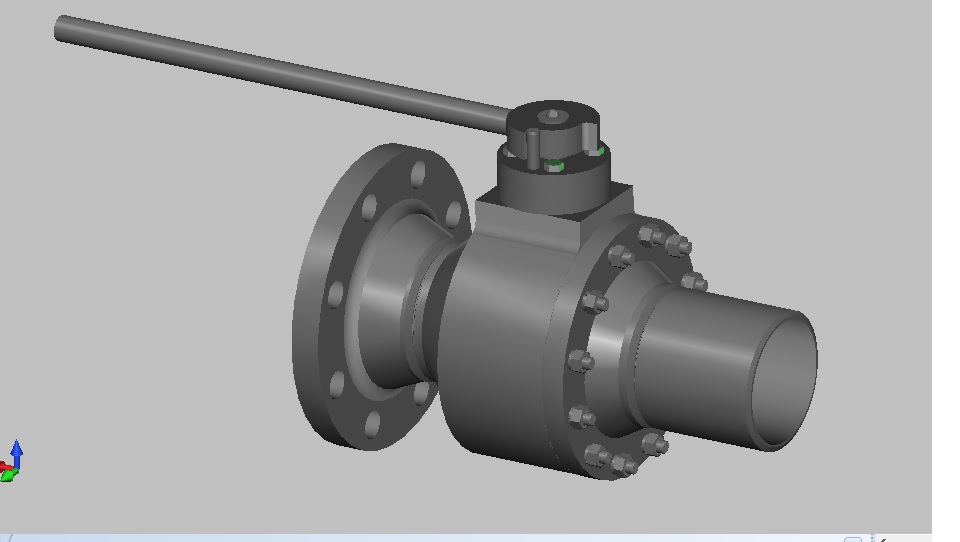

3D модель Задвижка шаровая ДУ 100

Задвижка шаровая является устройством, предназначенным для эксплуатации в условиях высокого давления в составе камер УПП на трубопроводах и нефтепроводах.
Присоединение: фланцевое по ГОСТ 12819-90 и приварное встык.

3D Модели давление задвижка нефтепродукты очистка полнопроходной Шаровая
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Вадим
Дата
28.06.2017
Язык
Русский
Состав
3D Сборка. Разделять работу на несколько нельзя
Софт
Solid Edge ST2
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-se-par Болт M8x20 ГОСТ 7798-70.par
  • icon-se-par Болт M10x30 ГОСТ 7805-70.par
  • icon-se-par Винт M8x14 ГОСТ 17473-80.par
  • icon-se-par Винт M10x30 ГОСТ 11738-84.par
  • icon-se-par Кольцо 025-029-25.par
  • icon-se-par Кольцо 030-034-25.par
  • icon-se-par Кольцо 041-034-25.par
  • icon-se-par Кольцо 180-190-46.par
  • icon-se-par Манжета 1-35-25-1.par
  • icon-se-par Поковка .0293.01.002-Корпус.par
  • icon-se-asm СЛ.0293.01.000-КРАН Ду100.asm
  • icon-se2 СЛ.0293.01.000-КРАН Ду100.cfg
  • icon-se-par СЛ.0293.01.001-Шар Ду100.par
  • icon-se-par СЛ.0293.01.002-Корпус.par
  • icon-se-par СЛ.0293.01.003-Крышка-фланец.par
  • icon-se-par СЛ.0293.01.004-Шток.par
  • icon-se-par СЛ.0293.01.005-Цапфа.par
  • icon-se-par СЛ.0293.01.006-Крышка прижимная.par
  • icon-se-par СЛ.0293.01.007-Крышка.par
  • icon-se-par СЛ.0293.01.007-Крышка прижимная.par
  • icon-se-par СЛ.0293.01.008-Шайба ограничительная.par
  • icon-se-par СЛ.0293.01.009-Обойма.par
  • icon-se-par СЛ.0293.01.011-Уплотнение шара ПТФЕ.par
  • icon-se-par СЛ.0293.01.012-Пружина тарельчатая.par
  • icon-se-par СЛ.0293.01.014-Втулка РТФЕ.par
  • icon-se-par СЛ.0293.01.015-Прокладка антифрикционная.par
  • icon-se-par СЛ.0293.01.016-Втулка.par
  • icon-se-par СЛ.0293.01.102-Трубка.par
  • icon-se-par СЛ.0293.01.103-Штифт.par
  • icon-se-par СЛ.0293.02.101-Корпус .par
  • icon-se-par СЛ.0293.02.201-Крышка корпуса.par
  • icon-se-par СЛ.0293.02.202-Труба.par
  • icon-se2 СЛ.0296.01.100-Корпус сварной.cfg
  • icon-se-asm СЛ.0296.01.400-Рукоятка.asm
  • icon-se2 СЛ.0296.01.400-Рукоятка.cfg
  • icon-se-asm СЛ.0296.02.100-Корпус сварной.asm
  • icon-se2 СЛ.0296.02.100-Корпус сварной.cfg
  • icon-se-asm СЛ.0296.02.200-Крышка сварная.asm
  • icon-se2 СЛ.0296.02.200-Крышка сварная.cfg
  • icon-se-par Фланец 2-100-40.par
