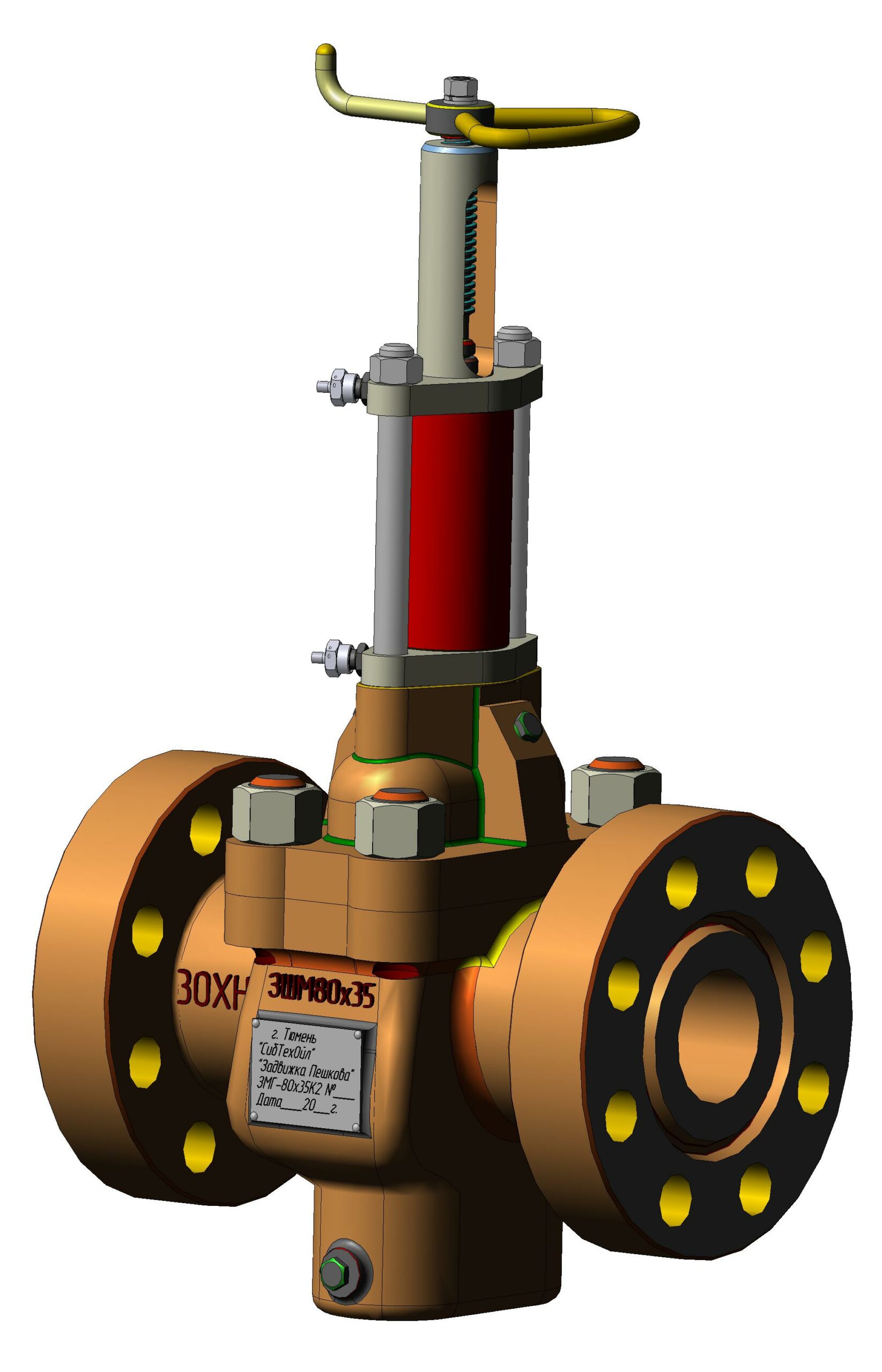

Задвижка ЗМГ 80х35

Задвижка ЗМГ 80х35

203

300

Задвижки ЗМГ предназначены для перекрытия проходных каналов в фонтанном, устьевом, нагнетательном оборудовании, в манифольдах обвязки нефтяных, газовых и газоконденсатных скважин климатического исполнения УХЛ и ХЛ.
Тип присоединения : Фланцевое ГОСТ 28919-91
Проходное отверстие - Dy=80.0
Рабочее давление - Р=35.0 МПа
Габаритные размеры (дхшхв) 405х270х726
Масса = 115кг
Преимущества:
- Уменьшенные габариты и вес за счёт технологических решений, при сохранении прочностных характеристик.
- Наличие быстросменного легко заменяемого уплотнительного элемента - увеличивающего срок службы изделия и межремонтный период. Отсутствие необходимости притирки рабочих поверхностей. Ремонт осуществляется только путём замены уплотнительного элемента и шибера в случае его износа на новые.
- Возможность замены быстроизнашивающихся деталей в полевых условиях без демонтажа задвижки из манифольда.
- Изготовление уплотнительных элементов из материалов повышающих надёжность и износостойкость изделия и обладающих повышенной устойчивостью к агрессивным средам в пределах заявленных характеристик.

Задвижка Пешкова

Автор

Иван Петров

Дата

12.12.2023

Язык

Русский

Состав

3Дсборка,деталировка,Сборочный чертеж, рабочие чертежи,Спецификация на сборочном чертеже

Софт

КОМПАС-3D 16,1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Гидроцилиндр _ ЗМГ80х35.02.000 СБ
- Винт _ ЗМГ80х35.02.002.cdw
- Винт _ ЗМГ80х35.02.003.m3d
- Гидроцилиндр _ ЗМГ80х35.02.000 СБ.a3d
- Гидроцилиндр _ ЗМГ80х35.02.000.cdw
- Гильза _ ЗМГ80х35.02.001.cdw
- Гильза _ ЗМГ80х35.02.001.m3d
- Фланец _ ЗМГ80х35.02.002.cdw
- Фланец _ ЗМГ80х35.02.002.m3d
- Шток _ ЗМГ80х35.02.004.cdw
- Шток _ ЗМГ80х35.02.004.m3d
- Штуцер _ ЗМГ80х35.02.005.cdw
- Штуцер _ ЗМГ80х35.02.005.m3d
Штурвал _ ЗМГ80х35.01.000 СБ
- Ключ _ ЗМГ80х35.01.002.cdw
- Ключ _ ЗМГ80х35.01.002.m3d
- Обод _ ЗМГ80х35.01.001-01.cdw
- Ручка _ ЗМГ80х35.01.001.cdw
- Ручка _ ЗМГ80х35.01.001.m3d
- Штурвал _ ЗМГ80х35.01.000 СБ.a3d
- Штурвал Сборочный чертеж _ ЗМГ80х35.01.000 СБ.cdw
Уплотнение шиберное _ ЗМГ80х35.03.000 СБ
- Заливка _ ЗМГ80х35.03.001.m3d
- Седло _ ЗМГ80х35.03.002.cdw
- Седло _ ЗМГ80х35.03.002.m3d
- Уплотнение Пешкова шиберное _ ЗМГ80х35.03.000 СБ.a3d
- Уплотнение Пешкова шиберное Сборочный чертеж _ ЗМГ80х35.03.000 СБ.cdw
Гайка _ ЗМГ80х35.00.009.cdw
Гайка _ ЗМГ80х35.00.009.m3d
Заглушка _ ЗМГ80х35.00.007.cdw
Заглушка _ ЗМГ80х35.00.007.m3d
Задвижка Пешкова _ ЗМГ80х35.00.000 СБ.a3d
Задвижка Пешкова Сборочный чертеж _ ЗМГ80х35.00.000 СБ.cdw
Корпус _ ЗМГ80х35.00.001.cdw
Корпус _ ЗМГ80х35.00.001.m3d
Крышка _ ЗМГ80х35.00.002.cdw
Крышка _ ЗМГ80х35.00.002.m3d
Манжета шевронная _ ЗМГ80х35.00.005.cdw
Манжета шевронная _ ЗМГ80х35.00.005.m3d
Нажимное кольцо _ ЗМГ80х35.00.004.cdw
Опорное кольцо _ ЗМГ80х35.00.004.m3d
Табличка _ ЗМГ80х35.00.010.cdw
Табличка _ ЗМГ80х35.00.010.m3d
Уплотнение овальное _ ЗМГ80х35.00.003.cdw
Уплотнение овальное _ ЗМГ80х35.00.003.m3d
Шибер _ ЗМГ80х35.00.006.cdw
Шибер _ ЗМГ80х35.00.006.m3d
Шпилька _ ЗМГ80х35.00.008.cdw
Шпилька _ ЗМГ80х35.00.008.m3d
