Тюменский Индустриальный Университет
Кафедра Технология Машиностроения
Машиностроение бакалавр 15.03.01
Проектная деятельность
Тюмень 2021 год
3Д-модели, основанные на чертежах ОАО "Курганхиммаш"
Затвор скобовый горизонтальный 600-8,0 УКН-06.01.01
Является учебной моделью, согласно заданию по проектной деятельности. Прикреплены исходные данные задания - сборочные чертежи и спецификации. Детали в сборке были воссозданы согласно размерам и функционалу готовой сборочной единицы
Богдан Горбунов

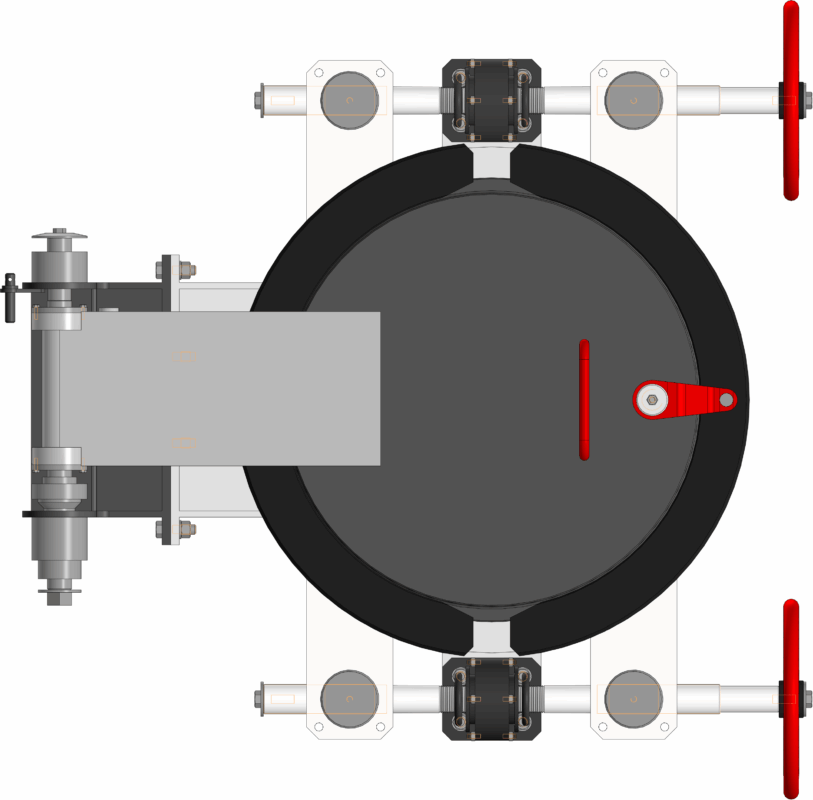

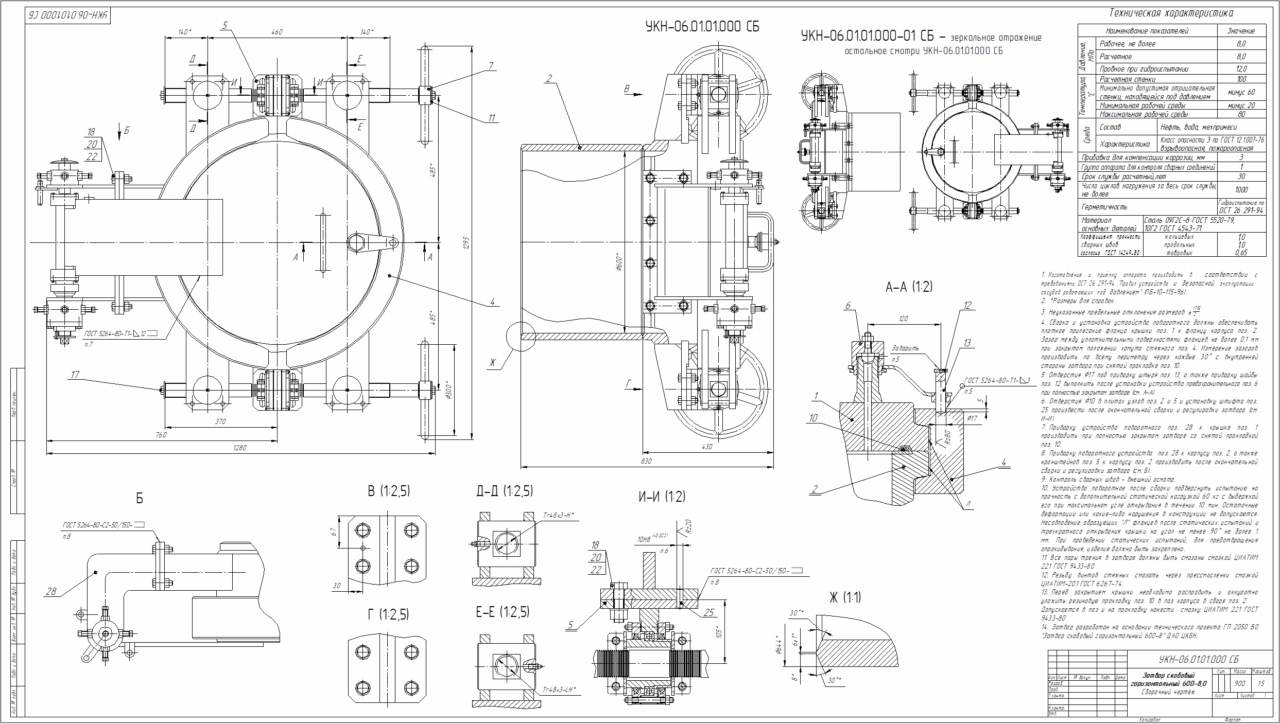

Ukn-06_02_01_000_Sb_Zatvor_Skobovy_Gorizontalny_600-8_0.cdw
Ukn-06_02_01_000_Sb_Zatvor_Skobovy_Gorizontalny_600-8_0.pdf
Ukn-06_02_01_000_Zatvor_Skobovy_Gorizontalny_600-8_0.pdf
Ukn-06_02_01_000_Zatvor_Skobovy_Gorizontalny_600-8_0.spw
Ukn-06_02_01_100_Kryshka_V_Sbore.pdf
Ukn-06_02_01_100_Kryshka_V_Sbore.spw
Ukn-06_02_01_200_Korpus_V_Sbore2.pdf
Ukn-06_02_01_200_Korpus_V_Sbore2.spw

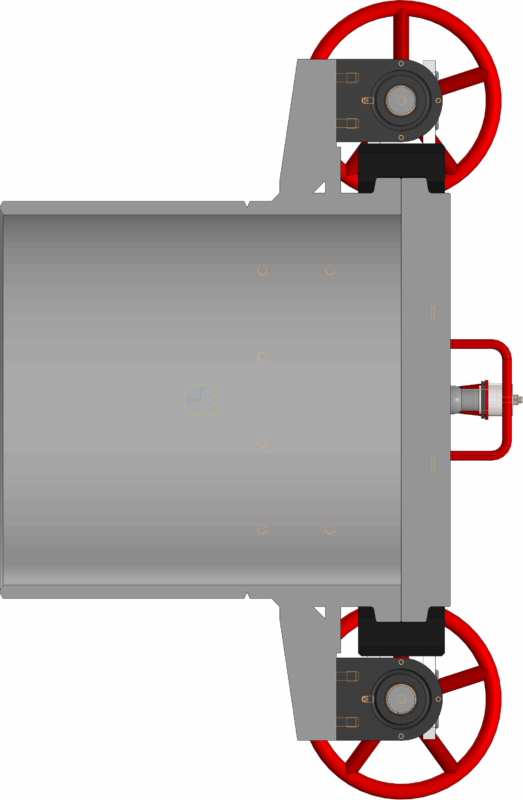

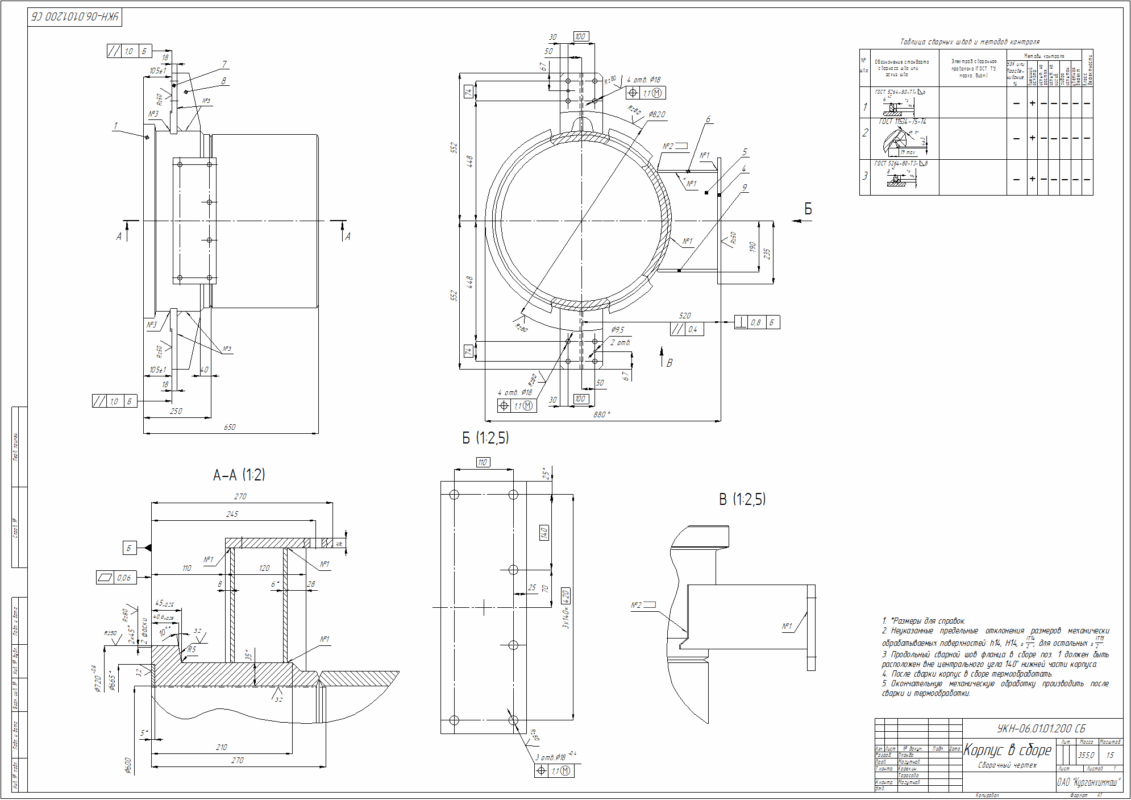

Ukn-06_02_01_200_Sb_Korpus_V_Sbore__Tsarga_2.cdw
Ukn-06_02_01_200_Sb_Korpus_V_Sbore__Tsarga_2.pdf
Вентиль.m3d
Деталь.m3d

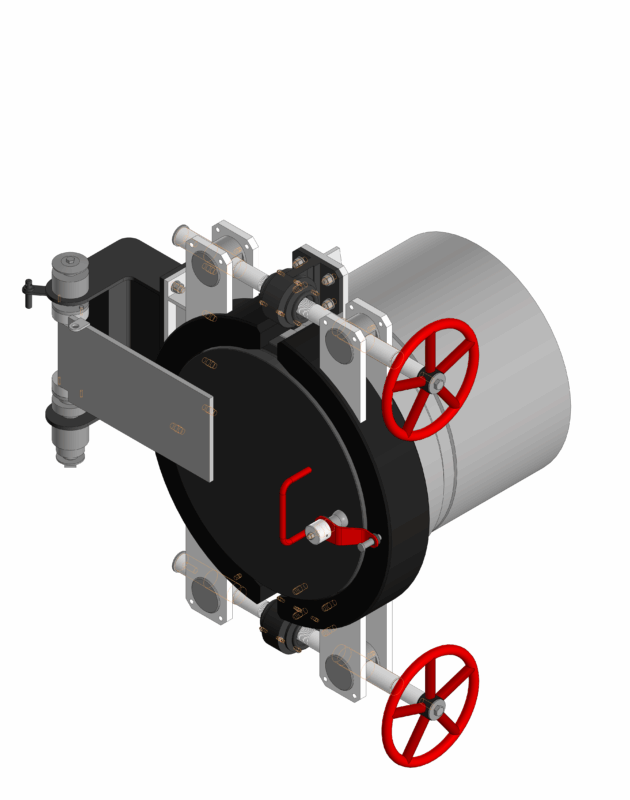

Затвор скобовый горизонтальный СБ.a3d
Затвор скобовый горизонтальный СБ.igs
Затвор скобовый горизонтальный СБ.stp
Корпус СБ.m3d
Кронштейн.m3d
Крышка СБ.m3d
Подшипник.m3d
Пресс-масленка М10.m3d
Пружина.m3d
Скоба.m3d
Скобы СБ.m3d
Уплотнительное кольцо.m3d
Устройство предохранительное.m3d
Хомут.m3d
Шарнир СБ.m3d
Штурвал.m3d
шайба.m3d
шайба 2.m3d
