Однороторная дробилка СМД-98

Дробилка молотковая однороторная СМД-98 предназначена для дробления хрупких и мягких малоабразивных материалов: каменный уголь, известняк и др. Конструкция дробилки обеспечивает возможность сборки их в трех вариантах по количеству рядов молотков ротора. Выбор варианта сборки зависит от дробимого материала, необходимой крупности дробления и производительности. Уменьшение количества рядов молотков влечет за собой увеличение крупности готового продукта.
Техническая характеристика:
Размер наибольшего куска загружаемого материала, мм 600;
Номинальная частота вращения ротора, об/мин 600;
Мощность электродвигателя, кВт 1250;

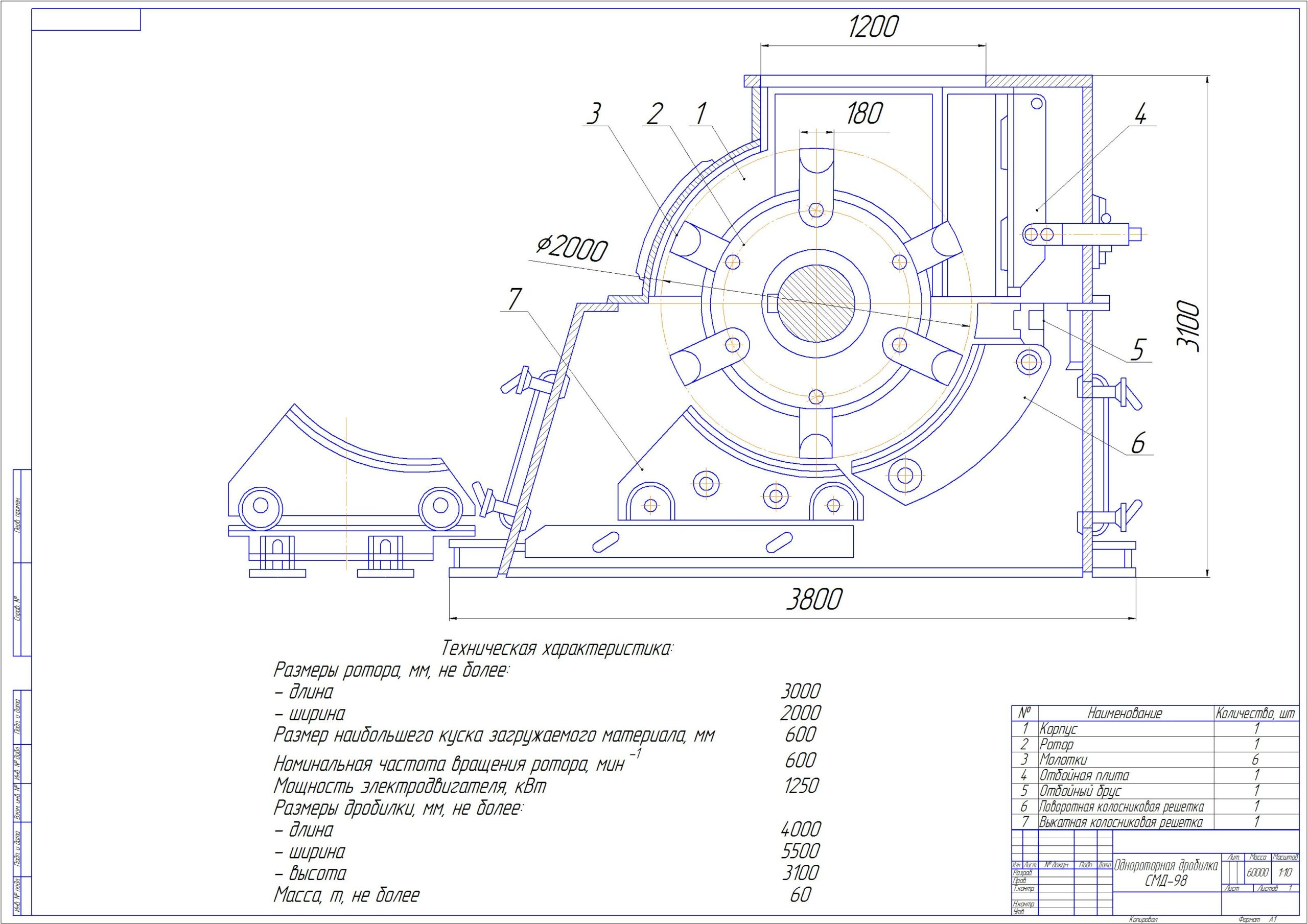

Остальная характеристика представлена на общем виде.

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
Дробилка.cdw
