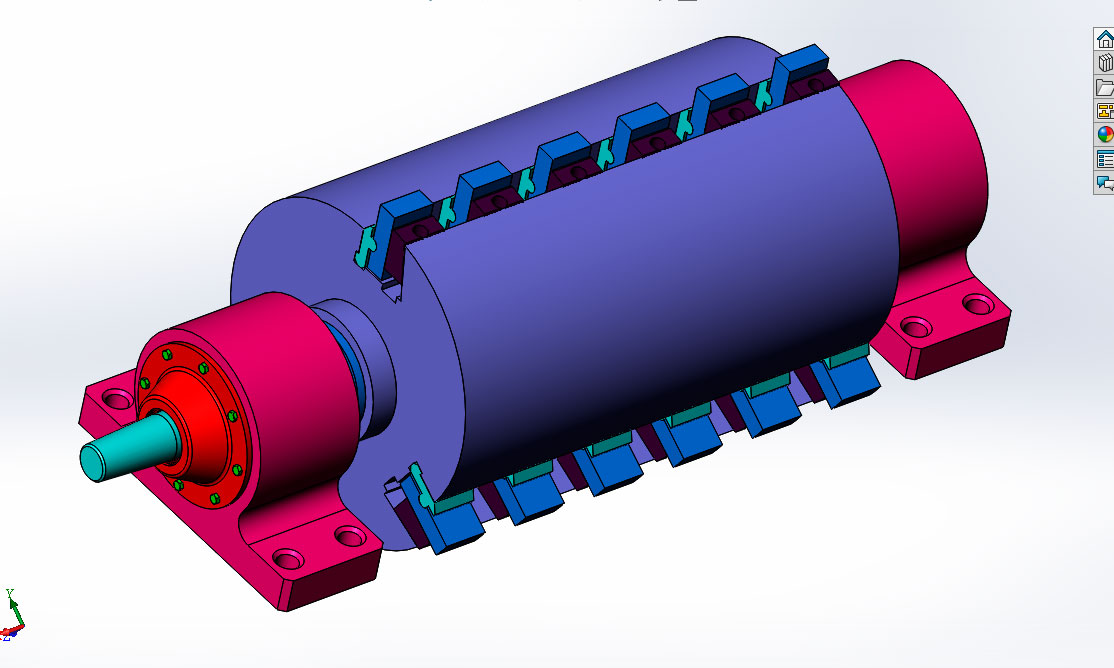

Ротор однороторной дробилки ударного действия

Ротор однороторной дробилки ударного действия.
1. Размер загружаемых кусков, мм 250
2. Производительность, м/ч 26,9
3. Диаметр ротора,мм 1035
4. Длина ротора, мм 1035
5. Мощность двигателя, кВт 9

Состав: 3D Сборка Язык документа

Софт: SolidWorks 16

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Ротор однороторной дробилки ударного действия

Вал в сборе.SLDASM
Корпус подшипника задний в сборе.SLDASM
Корпус подшипника передний в сборе.SLDASM
Подшипник 3506 ГОСТ 5721-75\Подшипник 3506 ГОСТ 5721-75.SLDASM
Ротор в сборе.SLDASM
Било.SLDPRT
Болт клина.SLDPRT
Болт.SLDPRT
Вал дробилки.SLDPRT
Подшипник 3506 ГОСТ 5721-75\Внутренне кольцо.SLDPRT
Гайка М
Гайка М
Гайка М
Клин била.SLDPRT
Кольцо распорноеъ.SLDPRT
Корпус подшипников.SLDPRT
Крышка задняя.SLDPRT
Крышка
Манжета большая.SLDPRT
Манжета малая.SLDPRT
Подшипник 3506 ГОСТ 5721-75\Наружное кольцо.SLDPRT
Подшипник 3506 ГОСТ 5721-75\Ролик.SLDPRT
(⠫).SLDPRT
Сухарь била.SLDPRT
Шайба упорная ротора.SLDPRT
Шпонка вала.SLDPRT
Подшипник 3506 ГОСТ 5721-75
