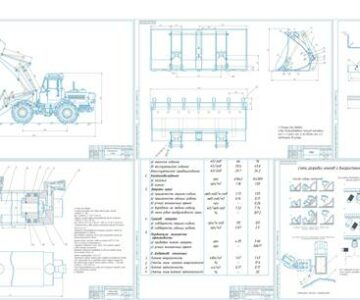

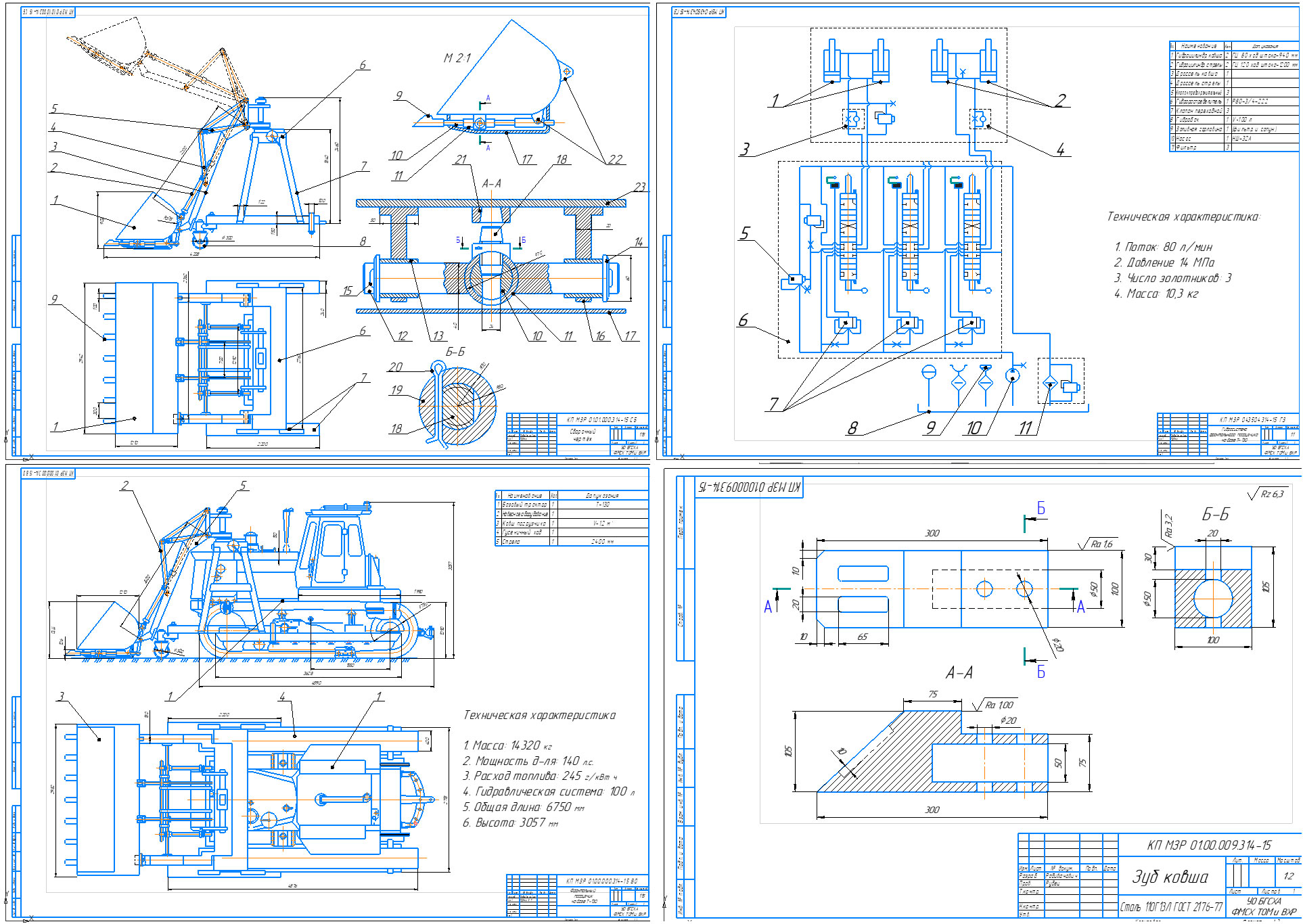

Проектирование фронтального погрузчика на базе Т-130

Белорусская Госсударственная Сельскохозяйственная Академия
Кафедра мелиоративных и строительных машин
Проектирование фронтального погрузчика на базе Т-130
Курсовой проект по машинам для земляных работ
Горки 2015 г.

2. Описание принятой конструкции
Ковш погрузочной машины по авт. св. №977596, отличающийся тем, что, с целью упрощения переналадки, он снабжен жестко прикреплёнными к нижней поверхности его днища бобышками с отверстиями для взаимодействия с одним из нонцов переставленного пальца, каждая из которых установлена с возможностью совмещения оси ее отверстия с осью отверстия направляющей втулки, а каждый из переставных пальцев выполнен с резьбой в средней своей части, которой он связан с возможностью фиксации от поворота в каждом из крайних положений. Изобретение относится к горнодобывающей промышленности, в частности к рабочим органам погрузочных машин.

Содержание
Введение 4
1. Обзор и анализ конструкций рабочих органов погрузчика 6
2. Описание принятой конструкции 13
3. Расчет и выбор конструктивных и технологических параметров рабочего органа и погрузчика
3.1. Обоснование выбора базовой машины 16
3.2. Определение параметров погрузчика
3.3. Расчет параметров рабочего оборудования 16
3.4. Выбор размеров погрузочного оборудования 22
4 Расчет гидропривода рабочего оборудования 25
4.1.Выбор и обоснование гидравлической схемы 25
4.2.Определение выглубляющего и напорного усилия 26
4.3. Определение усилия на штоках гидроцилиндров ковша и стрелы. Выбор гидроцилиндров
4.4. Расчет трубопроводов, выбор гидрораспределителя, бака, насоса 29
5. 5. Расчет деталей на прочность 30
5.1. Расчет деталей ковша на прочность 30
5.2. Расчет сварного шва, крепящего гидроцилиндр к рукояти 31
5.3. Прочностной расчёт оси крепления ковша к рукояти 32
6.6. Расчет устойчивости погрузчика 34
7.7. Расчет удельных технико-экономических показателей 35
7.1. Расчет производительности погрузчика 35
7.2. Определение удельной материалоемкости 36
7.3. Расчет удельной энергоемкости 36
8. Техническое обслуживание погрузчика 37
8.1. Общие положения по техническому обслуживанию 37
8.2 Техническое обслуживание погрузочного оборудования 39
9. Охрана окружающей среды 41
Литература
