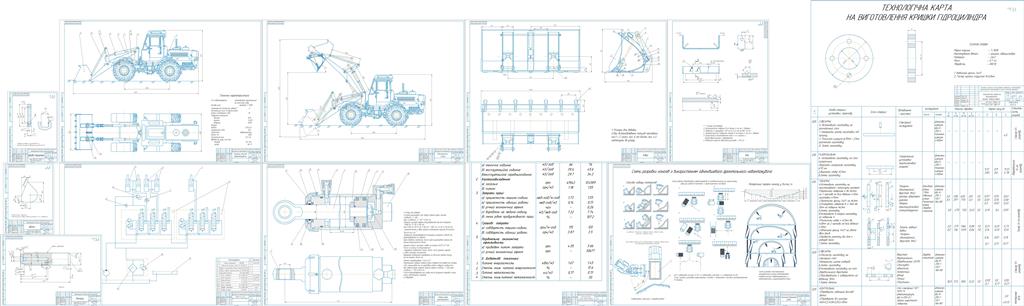

Погрузчик фронтальный Т-156

338

28124

ВО
4 детали
Гидроцилиндр
гидравлическая схема
Схемы разработки каналов с использованием одноковшового фронтального погрузчика
Основные технико- экономические показатели модернизированного погрузчика
Ковш
Кинематическая схема (работы ковша)
Технологическая карта на изготовление крышки гидроцилиндры

Техническая характеристика
Тип погрузчика одноковшовый фронтальный на колесном ходу
Базовое шасси трактор Т-150К
Геометрическая емкость ковша, м 2
Номинальное давление в гидросистеме
рабочее оборудование, МПа 10
Габаритные размеры, мм:
высота 3015
ширина 2400
длина 7800
двигатель:
модель СМД-62
мощность, кВт 122
Трансмиссия гидромеханическая
Колея, мм 1860
Обозначение шин 21,3-24
Скорость движения, км / ч:
вперед до 30,4
назад до 11

Колесный одноковшовый Погрузчик Т-150 Т-150К Т-156 фронтальный

Автор

Alex Chagin

Дата

28.01.2011

Язык

Украинский

Состав

ВО 2 СБ +6 деталей

Софт

КОМПАС-3D 13 Как открыть?

Содержимое архива

Погрузчик
- ЛИСТИ
  - Економ_ка.cdw
  - Технолог_чна карта.frw
  - заг.вигл.перероб..cdw
  - технолог.викон.роб_т.cdw
  - Гидравлична схема.cdw
  - Кинематика нова.cdw
  - гидроцилиндр виштовхувача.cdw
  - Деталювання
    - Н_Ж НОВИЙ2.cdw
    - ШАЙБА СПЕЦ_АЛЬНА.cdw
    - ЩОКА.cdw
    - ПАЛЕЦЬ.cdw
  - Ковш.cdw
- заг.вигл.перероб..cdw
- гидроцилиндр виштовхувача.cdw
- Деталювання
  - Н_Ж НОВИЙ2.cdw
  - ШАЙБА СПЕЦ_АЛЬНА.cdw
  - ЩОКА.cdw
  - ПАЛЕЦЬ.cdw
- Ковш.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Kolumbia

16.04.2018 в 21:06

Есть ли технологическая карта здесь ?

Андрей Модератор

17.04.2018 в 07:43

в архиве есть ТЕХНОЛОГІЧНА КАРТА НА ВИГОТОВЛЕННЯ КРИШКИ ГІДРОЦИЛІНДРА

17.04.2018 в 17:00

можете показать картинку технологической карты?

17.04.2018 в 19:41

вывели все что есть в архиве на предпросмотр. учтите что в 2011 году мы принимали практически все не взирая на состав. в работе не записки, нет спец-ций.

Павел

03.11.2017 в 00:16

Вопрос а почему не приложена спецификация к сборочному чертежу?

03.11.2017 в 07:29

это было в 2011 году мы принимали практически все. с тех пор правила очень сильно ужесточились. поэтому смотре поле состав всегда и просмотр файлов
