Проектирование производственных процессов по подготовке месторождения к добыче песчано-гравийной смеси

Белорусский Национальный Технический Университет
Кафедра “Горные работы”
тема: «Проектирование производственных процессов по подготовке месторождения к добыче песчано-гравийной смеси»
по дисциплине «Процессы открытых горных работ»
Минск 2018

Оглавление 3
Введение 4
1. Краткая характеристика месторождения 6
2. Вскрышные работы 7
2.1. Выбор системы разработки и механизация вскрышных работ 7
2.1.1. Расчет производительности и количества машин 9
2.1.2. Паспорт забоя экскаватора. 11
2.2. Транспортировка вскрышной породы в отвал. 12
2.3. Отвалообразование вскршной породы. 12
2.3.1. Выбор месторасположения и расчет параметров отвала. 13
3. Добычные работы 15
3.1.1. Выбор системы разработки и механизация добычных работ. 14
3.1.2.Расчёт количества машин и схемы их работы. 15
3.1.3. Паспорт забоя экскаватора. 16
4. Транспортировка полезного ископаемого 17
4.1. Выбор рационального вида транспорта. 17
4.2. Расчёт производительности и числа единиц транспорта. 18
4.3. Расчёт пропускной и провозной способности дороги. 18
4.4. Расчет капитальной траншеи……………………………………………………………………………………………..........19
Литература 22
Приведём краткую характеристику месторождения согласно условию задания:
1. Вид полезного ископаемого – песчано-гравийная смесь.
2. Свойства полезного ископаемого:
• Прочность на сжатие σсж = 6 МПа;
• Прочность на сдвиг σсдв = 3 МПа;
• Прочность на растяжение σраст = 0,7 МПа;
• Плотность γ = 1500 кг/м3;
• Коэффициент прочности по Протодъяконову f = 1.
3. Разработка полезного ископаемого – экскаваторная.
4. Вид вскрышной породы – песок.
5. Система разработки вскрышной породы – экскаваторная (А-1).
6. Отвалы – внутренние.
7. Отвалообразование – бульдозерное.
8. Дальность транспортировки полезного ископаемого – 5 км.
9. Транспорт – автомобильный.
10. Срок эксплуатации карьера – 29 лет.
11. Средний угол борта карьера – 80°.
12. Рекомендуемые параметры:
• Высота уступа – 8 м;
• Вместимость ковша машины – 7 м3;
• Вместимость кузова автосамосвала – 32 м3.
13. Площадь карьера – 2697500 м2;
14. Средняя мощность вскрыши – 4,5 м.;
15. Средняя мощность полезного ископаемого – 12,4 м.

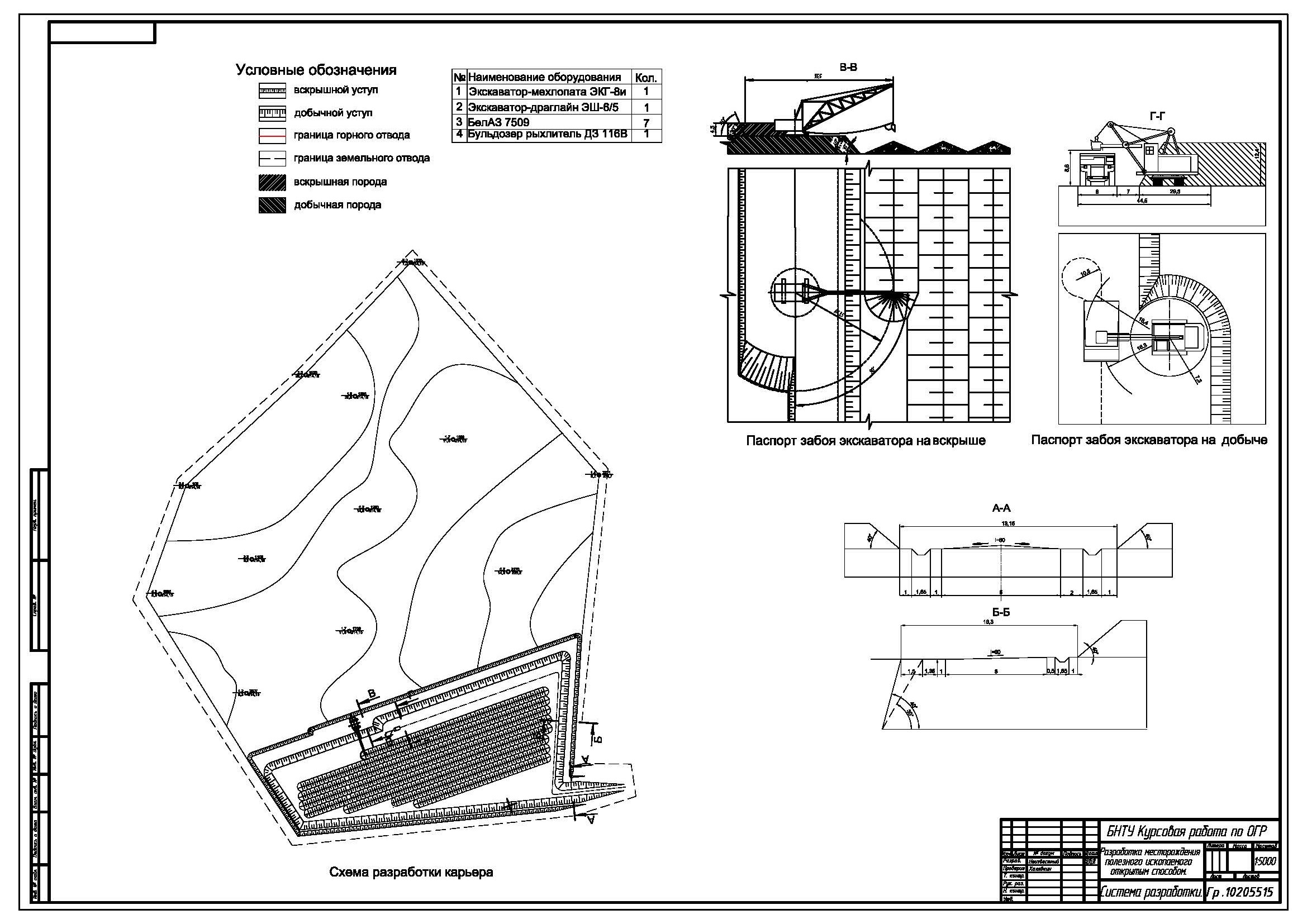

Состав: записка, чертеж. Язык документа

Софт: AutoCAD 15
