Противопылевые мероприятия при ведении подрывки

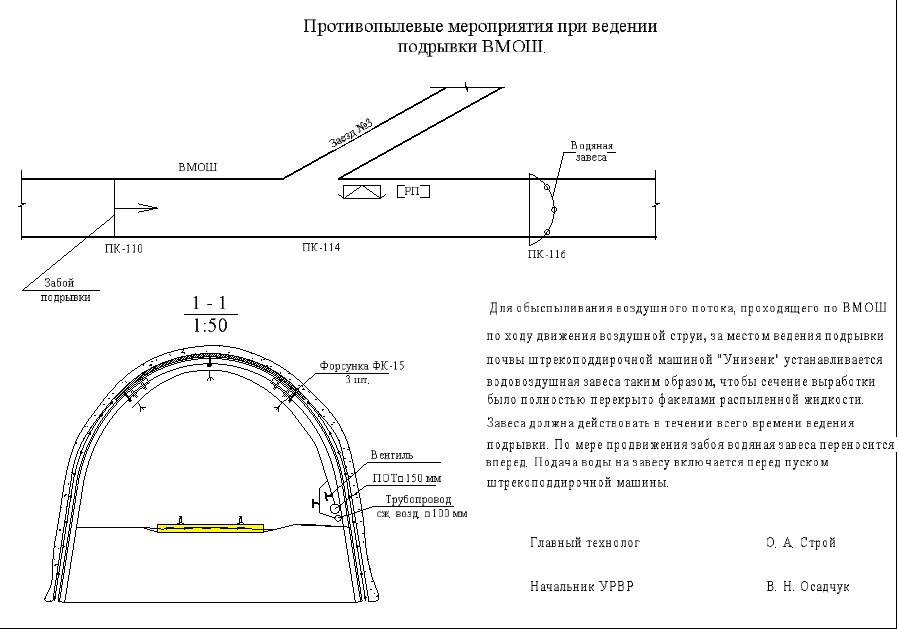

В данном чертеже указаны противопылевые мероприятия при ведении подрывки, указано расположение водяной завесы и порядок её использования. Для обыспыливания воздушного потока, по ходу движения воздушной струи, за местом ведения подрывки почвы штрекоподдирочной машиной "Унизенк" устанавливается водовоздушная завеса таким образом, чтобы сечение выработки было полностью перекрыто факелами распыленной жидкости.

Состав: Технологическая схема Язык документа

Софт: AutoCAD 2007

Каталог / Промышленность / Добывающая, горная промышленность / Противопылевые мероприятия при ведении подрывки

Просмотр файлов
Противопылевые мероприятия ВМОШ.dwg
