Капитальный ремонт здания детской и женской поликлиники с энергосберегающими мероприятиями г. Тайшет

Национальный исследовательский Иркутский государственный технический университет
Кафедра «Городское строительство и хозяйство»
Тема дипломного проекта: «Капитальный ремонт здания детской и женской поликлиники с энергосберегающими мероприятиями в м/р-не Новый, 10«а» в г. Тайшет»
Иркутск 2014г.

Темой настоящего дипломного проекта является «Капитальный ремонт здания детской и женской поликлиники с энергосберегающими мероприятиями в м/р-не Новый, 10«а» в г. Тайшет».
Данный объект находится по адресу: г. Тайшет, м/р-он Новый, 10 «а», расположен главным фасадом вдоль дороги.
Здание было построено в 1996 году. Объект представляет собой сложное по форме в плане кирпичное 3-х этажное здание без подвала.
Обследования здания детской и женской поликлиники выполнено ООО «Маэстро».
Основная цель настоящего дипломного проекта - произвести капитальный ремонт здания поликлиники, включающий в себя комплекс строительных работ и организационно-технических мероприятий по устранению физического и морального износа элементов здания, систем инженерного оборудования, направленных на улучшение эксплуатационных показателей и не связанных с изменением основных технико-экономических показателей здания и его функционального назначения.
Целесообразность капитального ремонта данного объекта обуславливается тем, что здание относится к третьей группе капитальности, которые рассчитаны на 125 лет при регулярном проведении работ по ТОиР.
Поставленная цель и задачи:
- изучить основные характеристики жилого дома и прилежащей территории;
- разработать технологическую карту на устройство кровли из профилированного настила;
- произвести капитальный ремонт системы отопления и сравнить ее с интеллектуальной энергосберегающей системой отопления Energolux;
- произвести смену санитарно-технических приборов;
- произвести ремонт стропильной системы и покрытия кровли, утепление вентиляционных каналов и канализационных стояков;
- устройство козырьков;
- выполнить замену оконных и дверных блоков;
- произвести расчет системы холодного водоснабжения и проверить требуемый напор;
- произвести утеплением здания с помощью теплоизоляционной краски Изоллат-01;
- произвести общестроительные работы.
Дипломный проект состоит из введения, девяти разделов (1. Архитектура; 2. Конструкции городских зданий и сооружений; 3 Основания и фундаменты ; 4. Водоснабжение и водоотведение; 5. Отопление; 6. Технология и организация строительного производства; 7. Экономический раздел; 8. Безопасность жизнедеятельности; 9 Экологический раздел), заключения, графического материала.

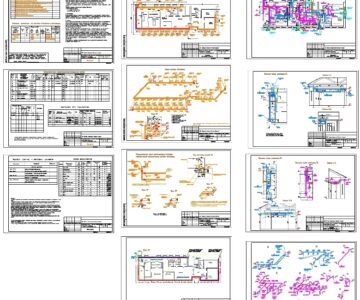

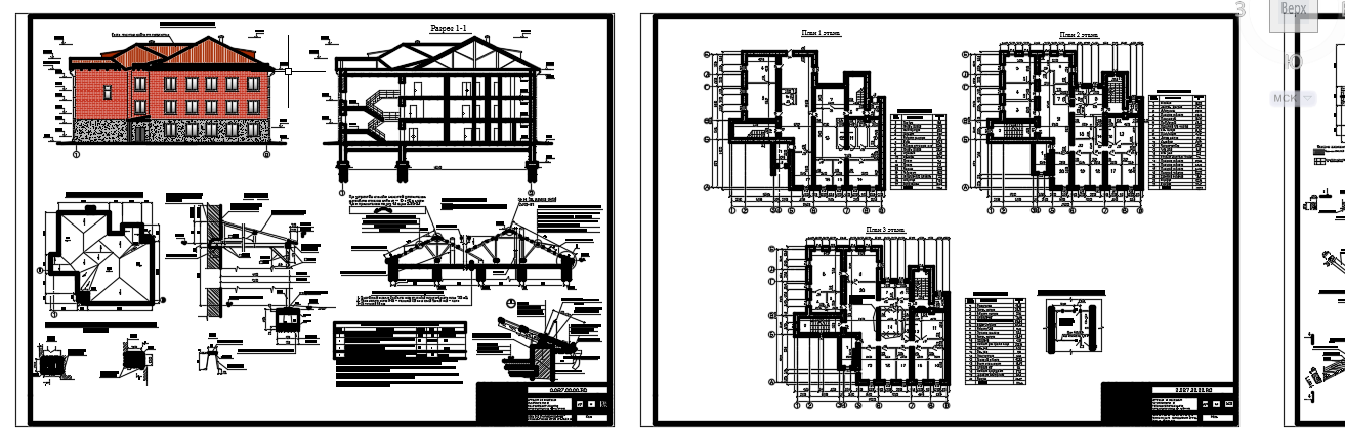

Состав: Пояснительная записка; Генплан. Ситуационный план. Условные обозначения. Экспликация зданий. ТЭП. (лист1); Фасад (вид с парадного входа). Разрез 1-1. Схема устройства козырьков. Разрез 1*-1*, 1-1. Узел 1. Ведомость объемов работ для чердака. (лист 2); План 1-го, 2-го и 3-го эт. Экспликация помещений 1-го, 2-го и 3-го эт. (лист 3); План стропильной системы, кровля до капитального ремонта; кровля после капитального ремонта, узел 1, 2, 3, 4, 5, 6; спецификация стропильной системы. (лист 4); План 1-го, 2-го и 3-го эт. Экспликация помещений 1-го, 2-го и 3-го эт. Аксонометрическая схема (лист 5); Разрез 1-1. Экспликация оборудования (лист 6); Стройгенплан (лист 7); Технологическая карта (лист 8); Календарный план (лист 9). Язык документа
