Проект отопления и вентиляции здания Поликлиники выполняется согласно архитектурно-строительной планировке, технологическому заданию.
При проектировании использованы следующие нормативные документы:
- СНиП 2.04.05-91* (41-01-2003) "Отопление, вентиляция и кондиционирование";
- СНиП 23-01-99 "Строительная климатология и геофизика";
- СНиП II-3-79* "Строительная теплотехника";
- СанПин 2.1.3.1375-03 "Гигиенические требования к размещению, устройству, оборудованию и эксплуатации больниц, родильных домов и других лечебных стационаров";
Расчетные параметры наружного воздуха для данного климатического района приняты:
-расчетная температура для проектирования отопления принята - минус 30°С;
-средняя температура наружного воздуха за отопительный период - минус 5,2°С;
-температура наружного воздуха для проектирования вентиляции в теплый период года - плюс 29,7°С;
-продолжительность отопительного периода -203 суток;
-средняя скорость ветра:
в холодный период -4 м/с;
в теплый период -3,2 м/с;
Теплоснабжение.
Теплоснабжение помещений поликлиники осуществляется от существующего Теплового пункта.
Параметры теплоносителя 95°-70°С после элеватора, тепловая нагрузка Qт=0,114Гкал/ч, ∅57х3,5;
Система обслуживает помещения поликлиники и помещения "жилая часть";
Отопление.
Проект отопления реконструируемой части здания включает в себя переврезку трубопроводов, проектирование отдельной системы отопления для помещений поликлиники и подключение транзитных трубопроводов к системе "жилая часть". Схему распределения тепловых потоков см. лист 4, прокладку транзитных трубопроводов к системе "жилая часть" см. лист 5, узел переврезки (узел А) см. лист 3;
Система отопления поликлиники запроектирована от коллектора узла "А", состоит из двух горизонтальных ветвей, трех горизонтальных стояков. Система тупиковая двухтрубная, трубопроводы прокладываются в подпольных каналах, разрабатываемых в разделе АС. Трубопроводы в канале прокладываются с уклоном не менее 0,002. Спуск воды из системы в нижних точках осуществляется спускными кранами, выпуск воздуха в верхних точках с помощью воздухоотводчиков. Система выполняется из металлопластиковых труб с использованием системы Uponor-MLC, заключенных в защитные гофрированные трубы. Арматара фирмы "Danfoss", нагревательные приборы с гладкой поверхностью - конвекторы типа "Универсал ТБ-С САНТЕХПРОМ".
Трубопроводы из стальных водогазопроводных труб изолируются универсальной трубной изоляцией типа Themaflex FRZ;

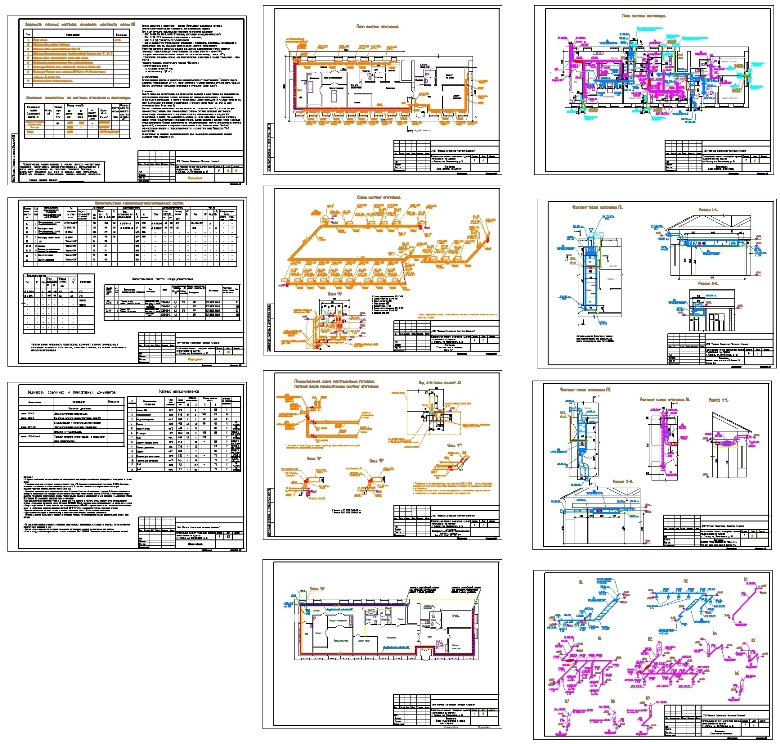

Отопление. План системы отопления
Отопление. Схема системы отопления. Узел "А"
Отопление. Принципиальная схема тепловых потоков. Вид А-А, узлы "Б", "В", "Г"
Вентиляция и кондиционирование. План систем вентиляции
Вентиляция. Схемы систем вентиляции.
Спецификация оборудования.
