КОМПАС 3D 18

Расчет системы электроснабжения подземных участков калийных рудников

Пермский национально-исследовательский политехнический университет
Кафедра "Горная электромеханика"
Курсовой проект по дисциплине «Электроснабжение горного производства»
На тему "Расчет системы электроснабжения подземных участков калийных рудников
Пермь 2018

Исходные данные:
• Длина кабеля от ЦПП до РПП-6 – 750 м, сечение 95 мм2;
• Длина кабеля от РПП-6 до УРП-6 – 900 м, сечение 95 мм2;
• Длина кабеля от УРП-6 до ТП – 200 м;
• Длина фидерного кабеля – 150 м;
• Длина магистральных кабелей до комбайна – 430 м;
• Длина кабеля до вентилятора – 50 м;
• Длина кабеля до вагона – 450 м;
• Комбайн Урал-10А;
• Самоходный вагон 5ВС-15М
• Вентилятор СВМ-5М
• Бункер перегружатель БП-14А

Содержание:
Введение
1. Технология выемки руды участка калийного рудника
2. Исходные данные к расчету
3. Расчет электрических нагрузок и выбор участковых подстанций
4. Выбор марок и сечений кабелей
4.1 Выбор марок
4.2 Выбор сечений кабелей по длительному допустимому току
4.3 Выбор сечений кабелей по экономической плотности тока
4.4 Выбор сечений кабелей по механической прочности
5. Расчет кабельной сети по потерям напряжения при нормальном режиме работы потребителей
6. Расчет кабельной сети по потерям напряжения при пуске наиболее удаленных и мощных потребителей
7.Расчет приведенных длин кабелей
8.Расчет токов короткого замыкания
9.Проверка сечений кабелей по условию термической стойкости
10.Выбор и проверка коммутационной защитной аппаратуры
10.1 Выбор и проверка РУ 6 кВ
10.2 Выбор и проверка оборудования РУ до 1 кВ
11.Выбор и проверка уставок МТЗ
12.Организация схемы защитного заземления участка
Заключение
Список используемой литературы

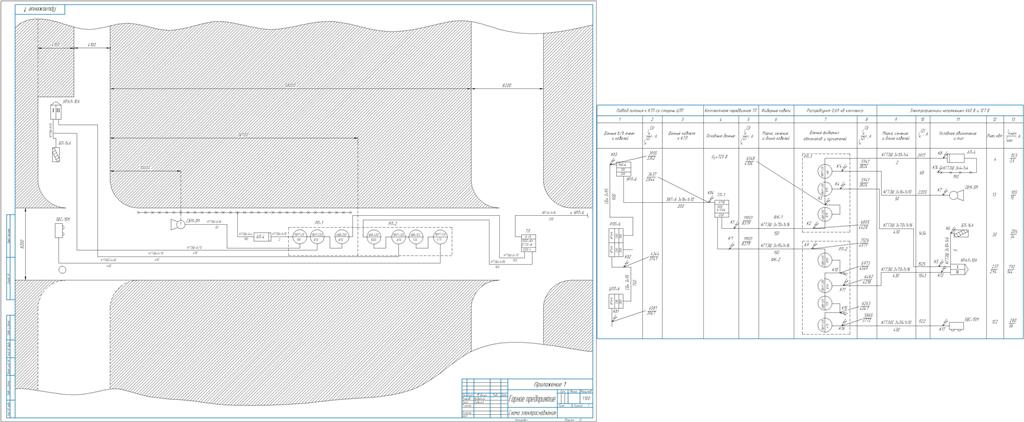

Состав: Пояснительная записка, Расчетная схема участка, Схема электроснабжения добычного участка Язык документа

Софт: КОМПАС-3D V16

Каталог / Промышленность / Добывающая, горная промышленность / Расчет системы электроснабжения подземных участков калийных рудников

Просмотр файлов
Расчет системы электроснабжения калийных рудников\Курсовой проект.docx
Расчет системы электроснабжения калийных рудников\Приложение 1.cdw
Расчет системы электроснабжения калийных рудников\Расчетная схема.frw
Расчет системы электроснабжения калийных рудников
