Аксонометрический чертеж рудника

Горный Университет
Кафедра начертательной геометрии и инженерной графики
Курсовой проект по дисциплине "Начертательная геометрия инженерная и компьютерная графика"
На тему "Аксонометрический чертеж рудника"
Санкт-Петербург 2016

В данной курсовой работе будет рассмотрено создание трехмерной модели фрагмента рудника с последующим его отображением на чертеже. В ходе проектирования мы приобретем бесценный опыт по созданию объектов в системе 3D-моделирования, конкретнее, в программе «Компас-3D». Так как наша специальность – горный инженер по техники безопасности, т.е. работа в будущем будет связана непосредственно с работой в шахтах. Тем самым, в ходе выполнения работы, мы научимся составлять и оформлять горные чертежи, познакомимся с условными обозначениями горных выработок, механизмов и оборудования на горных чертежах, а также научимся строить наглядные изображения в аксонометрических проекциях по планам горизонтов горных выработок в системе «КОМПАС-3D». Тем самым, приобретем навыки, которые пригодятся в учебе и в дальнейшей работе.

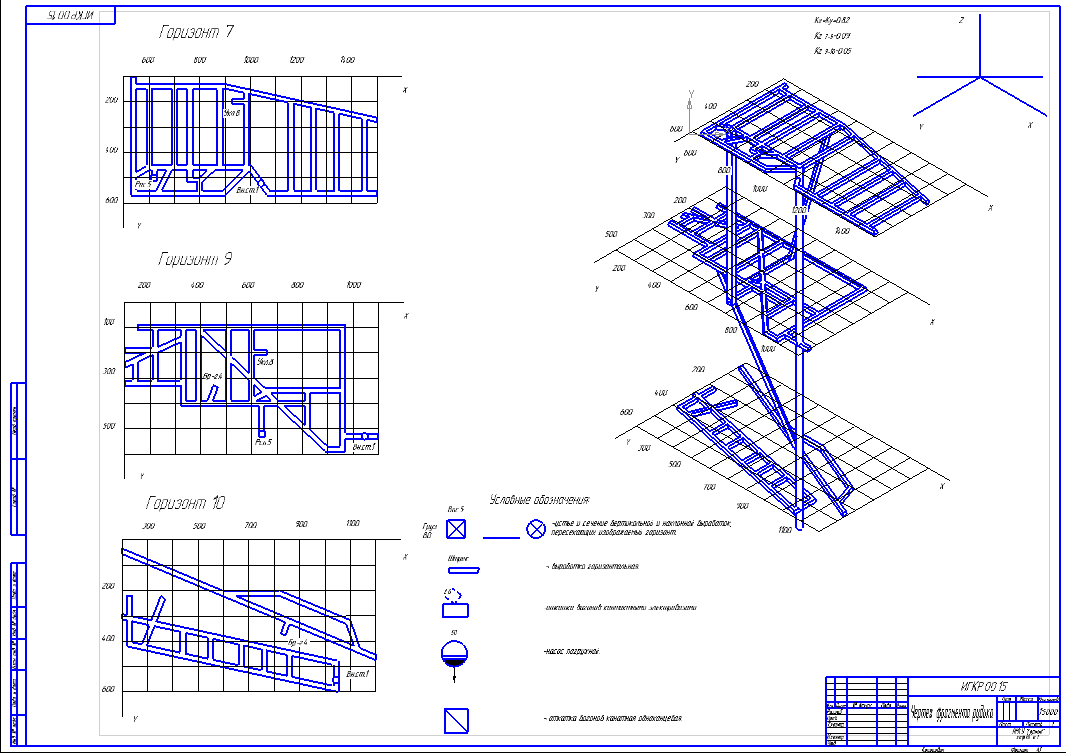

Состав: 3d модель рудника, аксонометричесий чертеж рудника, пояснительная записка Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Аксонометрический чертеж рудника

рудник/
рудник/Chertezh_fragmenta_rudika__IGKR_00_15.cdw
рудник/gorizont_3.m3d
рудник/gorizont_7.m3d
рудник/Gozizont_9.m3d
рудник/Sborka.a3d
рудник/Sborka.a3d.bak
рудник/пояснительная записка.doc
