Аксонометрический чертеж рудника для решения пространственных задач

Санкт-Петербургский горный университет
Кафедра начертательной геометрии и инженерной графики
Курсовая работа по дисциплине "Инженерная графика"

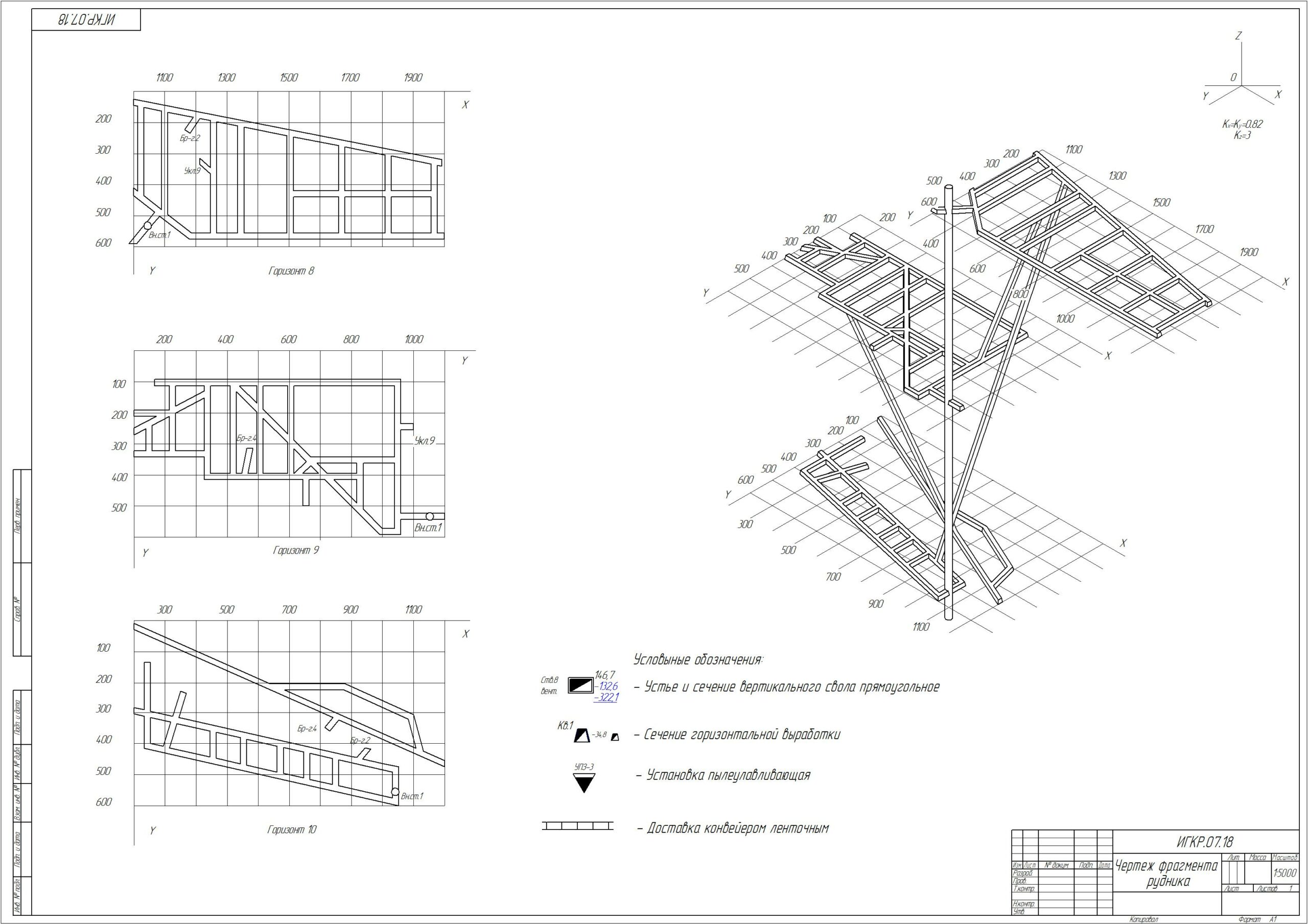

На тему: "Чертеж фрагмента рудника (в системе КОМПАС-3D)"
Санкт-Петербург 2017

Базовые знания в области инженерной графики и практические навыки работы на персональном компьютере позволяют эффективно применять современное программное обеспечение для создания горных чертежей и решения пространственных задач. В данной пояснительной записке содержатся пояснения к построению аксонометрического чертежа фрагмента рудники в системе КОМПАС 3D.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 5
1. ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ 6
2. ОПИСАНИЕ ПОСТРОЕНИЯ ПОГОРИЗОНТНЫХ ПЛАНОВ 8
3. ОПИСАНИЕ ПОСТРОЕНИЯ АКСОНОМЕТРИЧЕСКОЙ ПРОЕКЦИИ РУДНИКА 10
3.1 Построение трехмерной параметрической модели в режиме «Сборка» 10
3.2 Выполнение ассоциативного чертежа фрагмента рудника 14
4. ОПИСАНИЕ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКИХ ЗАДАЧ 17
4. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ 21
ЗАКЛЮЧЕНИЕ 22
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 23
