Аксонометрический чертеж рудника

Национальный минерально-сырьевой университет Горный
Кафедра начертательной геометрии и инженерной графики
Курсовой проект по дисциплине "Начертательная геометрия. Инженерная графика"
На тему "Аксонометрический чертеж рудника"
Санкт-Петербург 2013

В данной курсовой работе рассмотрено создание трехмерной модели фрагмента рудника с отображением на чертеже.

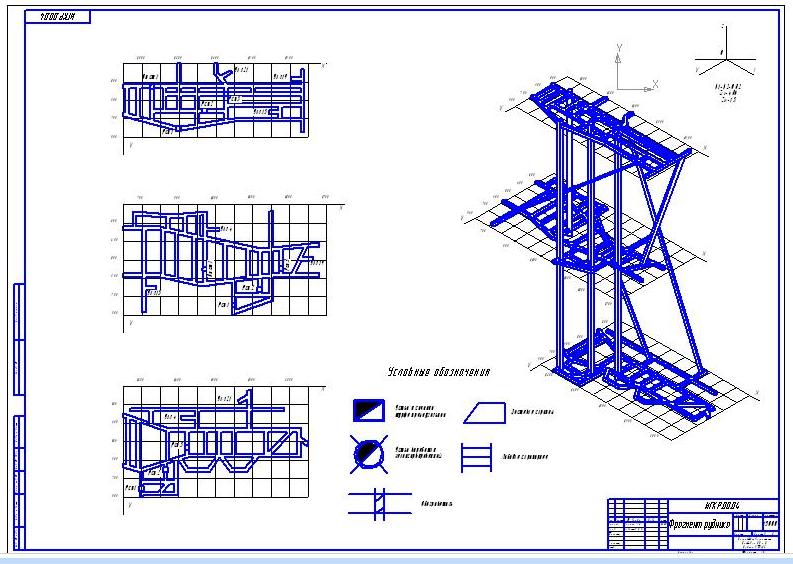

Графическая часть содержит чертежи исходных горизонтов рудника, их 3D модели, 3D сборку фрагмента рудника и аксонометрический чертеж фрагмента рудника.
Курсовой проект содержит 1 лист формата А1 графической части, 6 листов пояснительной записки.

Состав: Пояснительная записка, чертеж фрагмента рудника Язык документа

Софт: КОМПАС-3D SP1
