Роликовое направляющее устройство

171

1508

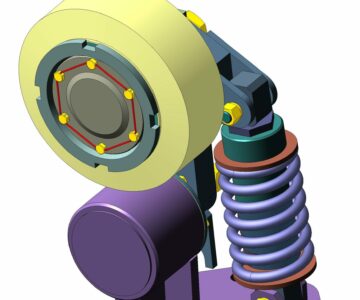

3D модель Роликовое направляющее устройство

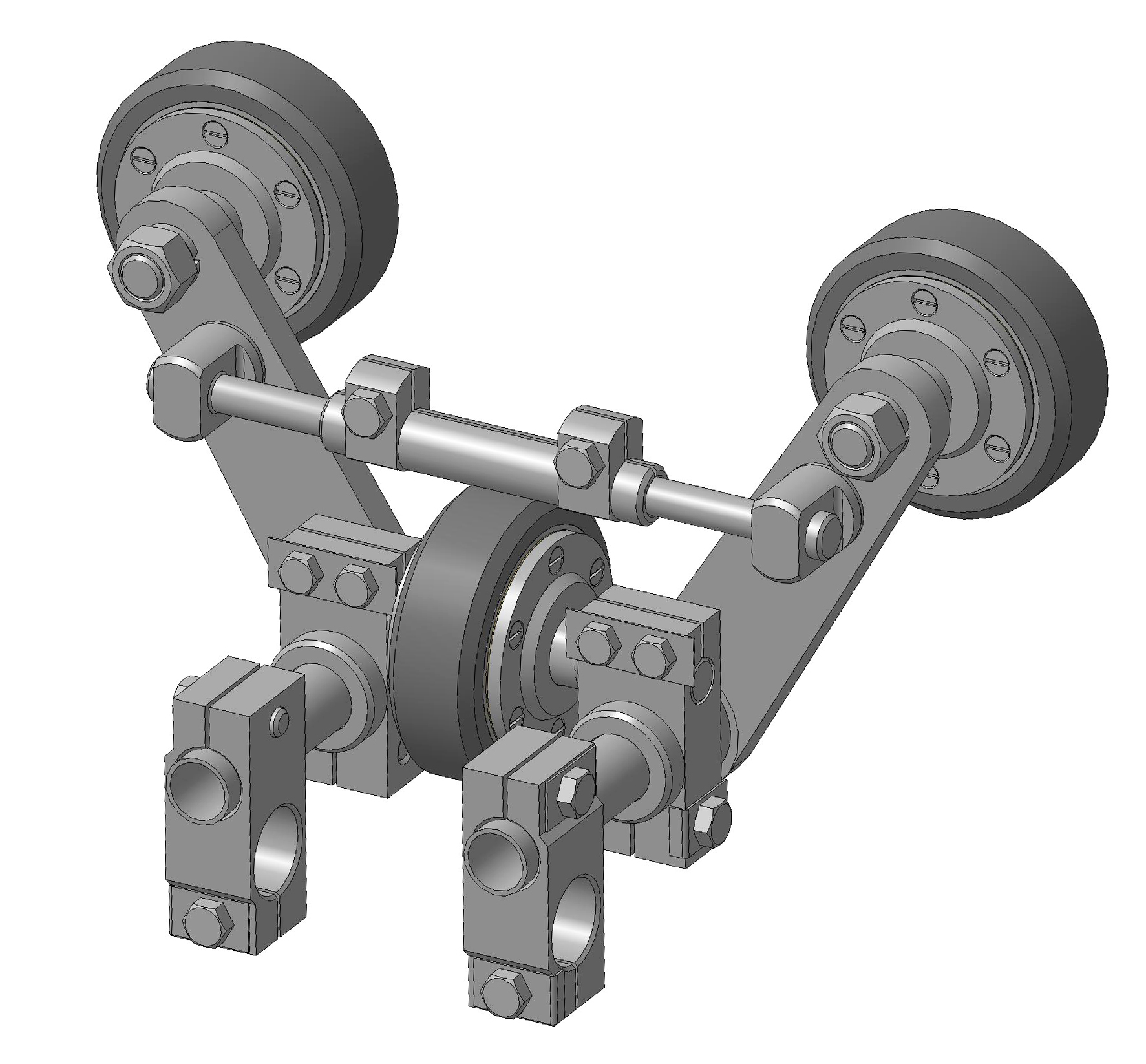

3D модель роликового направляющего устройства. Предназначено для направления движения шахтных подъемных сосудов в вертикальных стволах по деревянным проводникам.

3D Модели Армировка направляющее Подъемник проводник ролик роликоопора сосуд Ствол Устройство Шахта

Автор

Сергей Слюсаренко

Дата

30.01.2016

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 16 Как открыть?
