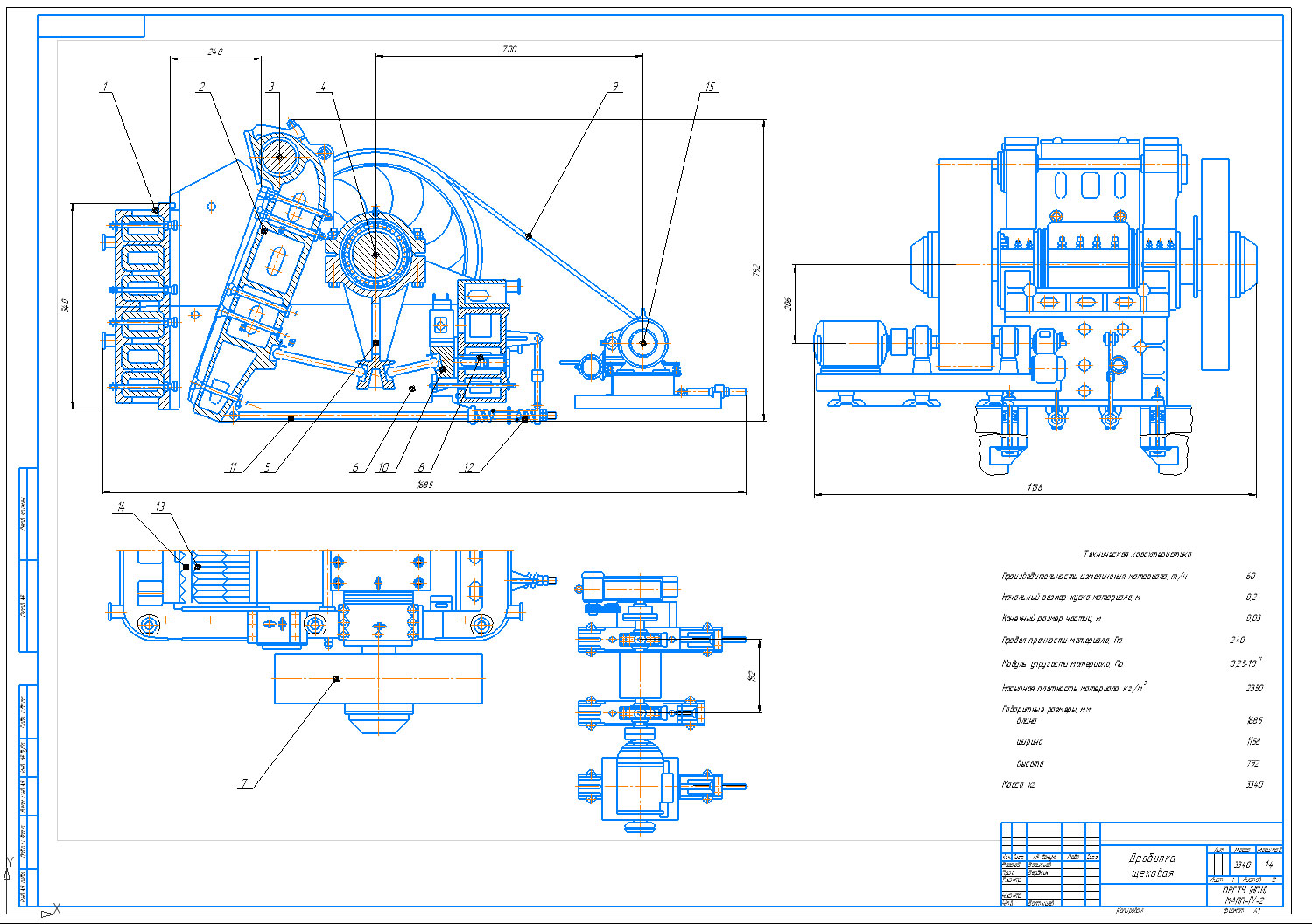

типовая конструкция дробилки для крупного дробления с простым движением подвижной щеки. Подвижная щека 3, ось 4 которой установлена в подшипниках скольжения, закрепленных на боковых стенках станины 1, получает качательные движения через распорные плиты 10 и 11 от шатуна 6, подвешенного на эксцентричной части вала 5, приводимого во вращение от электродвигателя через клиноременную передачу. Рабочие поверхности щек футеруют сменными дробящими плитами 12 и 13, изготавливаемыми из износостойкой стали. Боковые стенки камеры дробления также облицованы сменными плитами 2. Рабочую поверхность дробящей плиты, как правило, изготавливают рифленой и реже (для первичного дробления) гладкой. От продольного профиля плит зависят условия захвата кусков и гранулометрический состав материала.
Циклический характер работы щековых дробилок (максимальное нагружение при сближении щек и холостой ход при их расхождении) создает неравномерную нагрузку на двигатель. Для выравнивания нагрузки на приводном валу устанавливают маховик и шкив- маховик.
Маховики "аккумулируют" энергию при холостом ходе и отдают ее при ходе сжатия.
В процессе эксплуатации возникает необходимость регулировать ширину выходной щели камеры дробления. В крупных дробилках для этого устанавливают разные по толщине прокладки между упором 9 и задней стенкой станины. Гарантированное замыкание звеньев механизма привода подвижной щеки осуществляется пружиной 7 и тягой 8.
Техническая характеристика
Производительность измельчения материала, т/ч 60
Начальный размер куска материала, м 0,2
Конечный размер частиц, м 0,03
Предел прочности материала, Па 240
Модуль упругости материала, Па 0,2510
Насыпная плотность материала, кг/м 2350
Габаритные размеры, мм:
длина 1685
ширина 1158
высота 792
Масса, кг 3340
