Спираль классификатора спирального 2КСН-30

Классификатор спиральный 2КСН-30 с непогруженной спиралью предназначен для разделения рудных, нерудных и сыпучих материалов в водной среде на две фракции разной крупности. Исходным продуктом питания является пульпа, представляющая собой взвесь в воде минеральных частей. Крупным продуктом разделения пески, а тонким продуктом является слив материала с номинальной крупностью от 0,15 до 0,83 мм. Пески и ливни являются конечными продуктами классификации.
Классификатор применяется в обогатительном производстве, металлургической, строительной и других отраслях промышленности в следующих технологических циклах:
- в цикле измельчения для предварительной или, наоборот, проверочной классификации (разделения частиц);
- в цикле обработки руд (цианированием, флотационными или гравитационными процессами) для отделения зернистой части материала от шлама;
- в цикле промывки россыпных руд для выделения из слива промывных аппаратов отвальных шламов;
- в цикле обезвоживания.

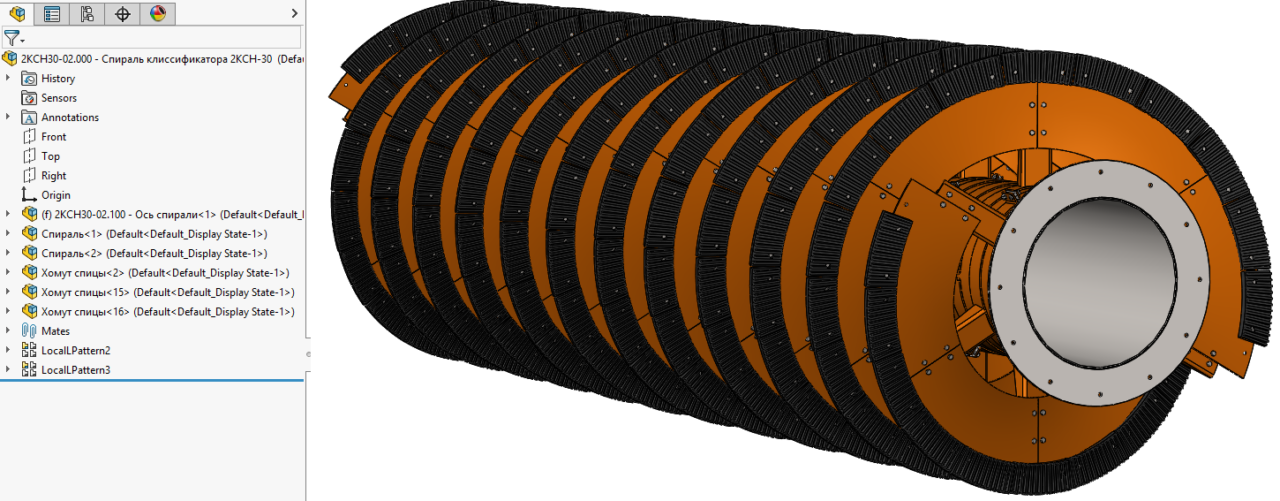

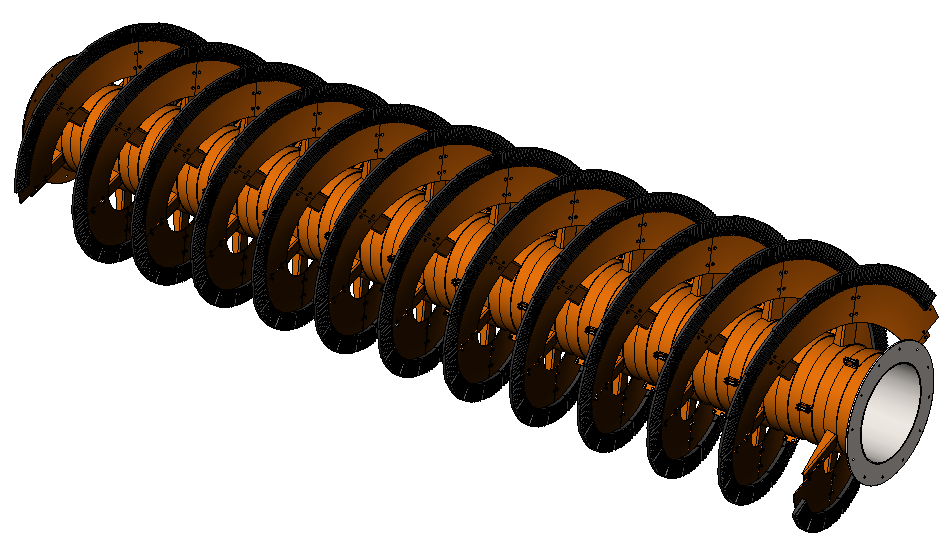

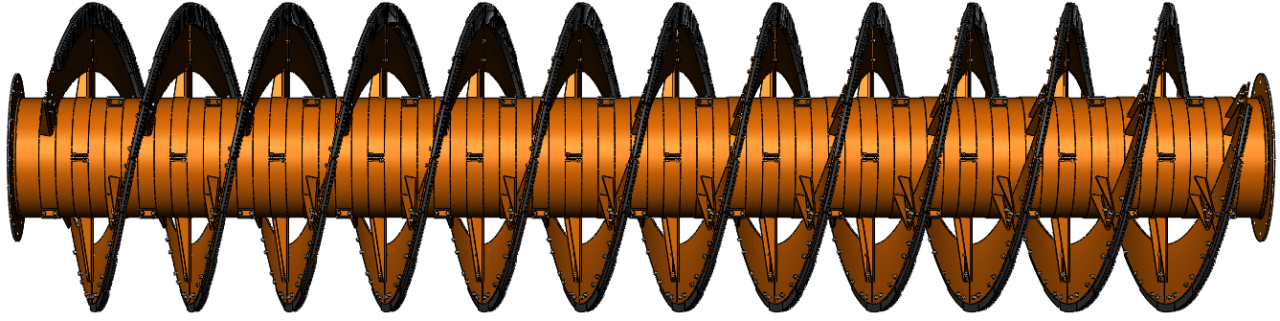

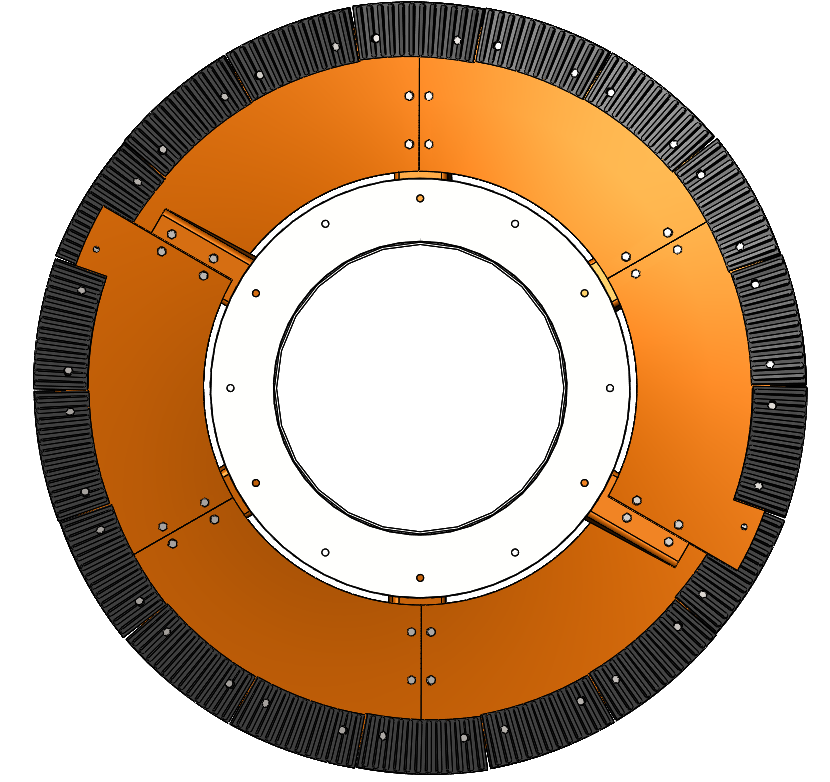

Спираль классификатора представляет собой толстостенную трубу, на концах которой наварены фланцы. К фланцам подсоединяются верхняя и нижняя цапфы. По всей длине трубы закреплены хомуты со спицами для крепления секторов спирали. Сама спираль сделана не цельной, а из отдельных секторов, которые крепятся с помощью болтовых креплений на спицах. Это сделано для того, чтобы была возможность легко и быстро производить замену изношенных секторов спирали не разбирая весь классификатор.
Наружная часть трубы и кронштейны секторов спирали покрыты слоем специального защитного покрытия, что предотвращает ржавение и снижает гидроабразивный износ.

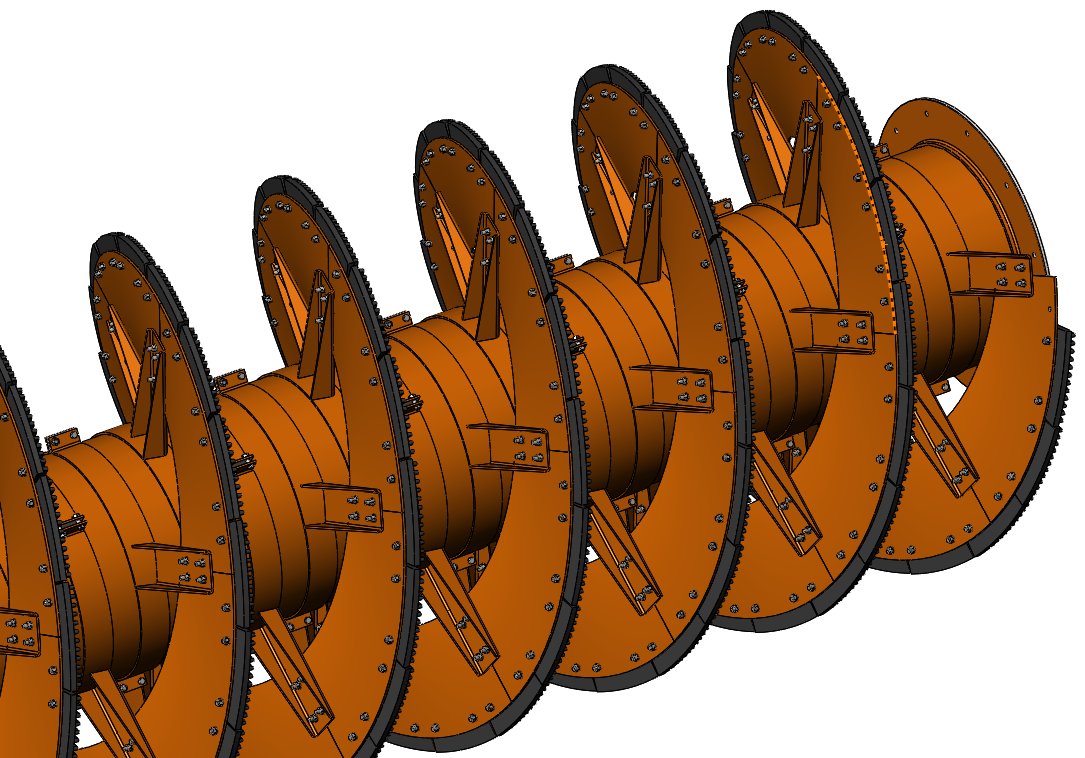

На секторах спирали закрепляются плиты резиновой футеровки. Плиты футеровки закрепляются на секторах с помощью болтовых соединений для упрощения замены при их износе.
