Станок шарошечного бурения СБШ-250МН-32

СибАДИ Кафедра ТНКИ
Курсовой проект по дисциплине "Строительные и дорожные машины"
На тему: "Станок шарошечного бурения"
Омск 2018

Шарошечное бурение эксплуатационных и исследовательских скважин осуществляется стационарными многоузловыми установками, горнотехнических скважин — самоходными или передвижными буровыми станками.
Шарошечное бурение применяется для проведения геологоразведочных, нефтяных и газовых скважин при поисках, разведке и эксплуата-ции месторождений полезных ископаемых, взрывных скважин при подземной и открытой разработке месторождений, восстающих выработок и шахтных стволов.

крепость горной породы, f  8;
способ бурения - шарошечный;
диаметр долота, dд=0,244 м;
типоразмер бурового станка СБШ-250МНА-32;
высота уступа H 10 м.
Техническая характеристика
Скважина:
диаметр, мм 244,5
глубина, м 32
Направление бурения к вертикали, град 0; 15; 30
Длина штанги, м 8
Ход непрерывной подачи, м 8
Сила подачи, кН, не более 0........300
Скорость подачи на забой, м/с 0,017
Частота вращения долота, с 0,25...2,5
Вращающий момент, кН*м 4,2
Подача компрессора, м/с 0,417
Мощность электродвигателей, кВт:
установленная 400
вращателя 68
компрессора 200
гусеничного хода 44
Масса станка, т 71,5

Содержание
Введение 3
1.Обзор конструкций 4
2.Расчеты………………………………………………………………….…9
2.1 Выбор основных параметров 9
2.2 Выбор конструкции шарошечного долота 10
2.3 Осевая нагрузка на долото 10
2.4 Расчет скорости бурения 11
2.5 Расход сжатого воздуха 11
2.6 Крутящий момент, необходимый для вращения 12
2.7 Мощность привода вращателя 12
2.8 Мощность привода механизма подачи 13
2.9Мощность привода подачи при максимальных значениях Рос и Vпод................................ ……………………………….............................13
3. Расчет эксплуатационных показателей………………………………...14
3.1 Расчет сменной производительности станка 14
Заключение 16
Список использованных источников 17

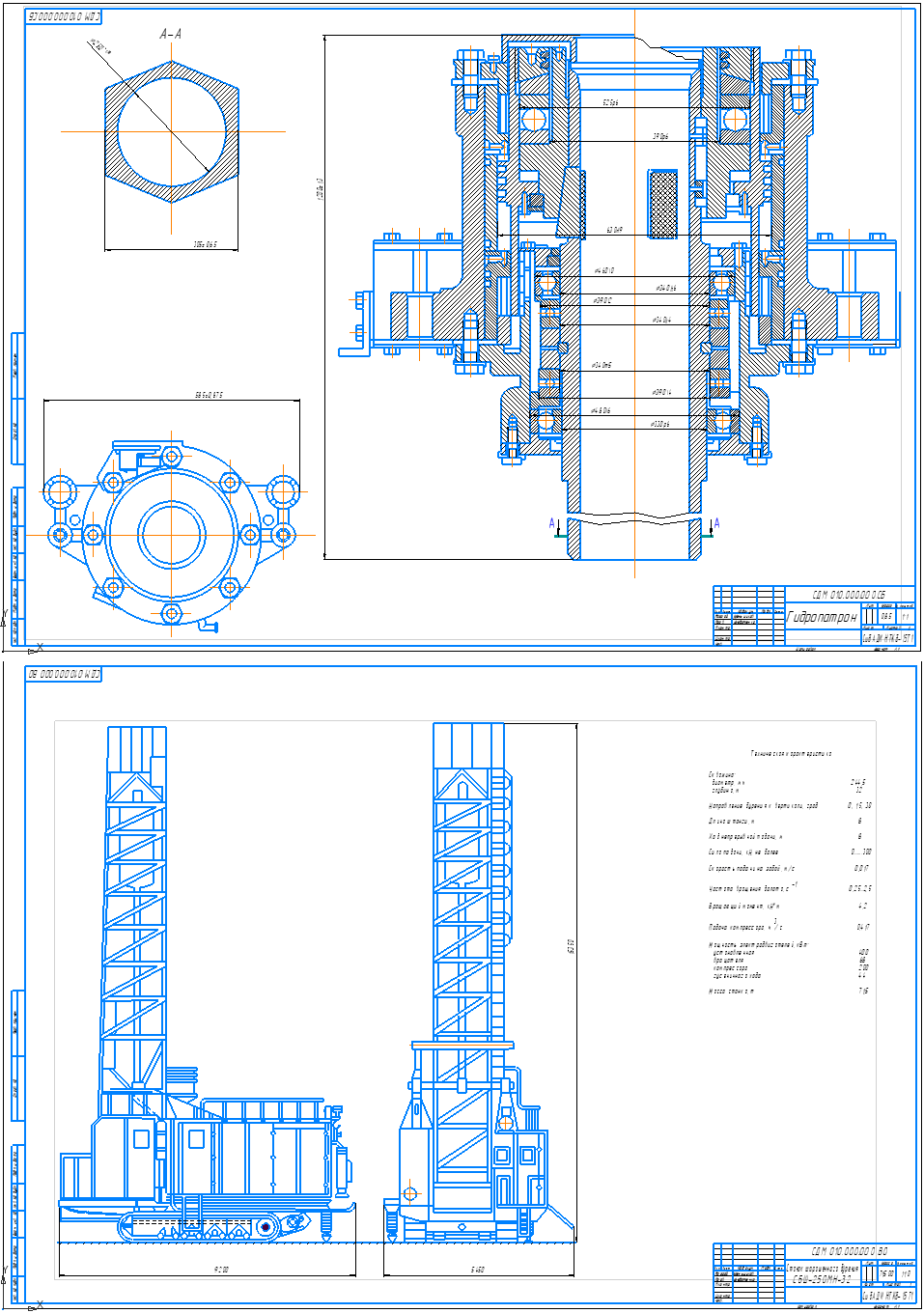

Состав: Гидропатрон (СБ), СБШ-250МН-32 (ВО), Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Станок шарошечного бурения СБШ-250МН-32

2СБШ-200-32.cdw
2СБШ-200-32.cdw.bak
гидропатрон.cdw
гидропатрон.cdw.bak
СБШ-250МН-32.doc
Спецификация.cdw
Спецификация.cdw.bak
