Стол классифицирующий

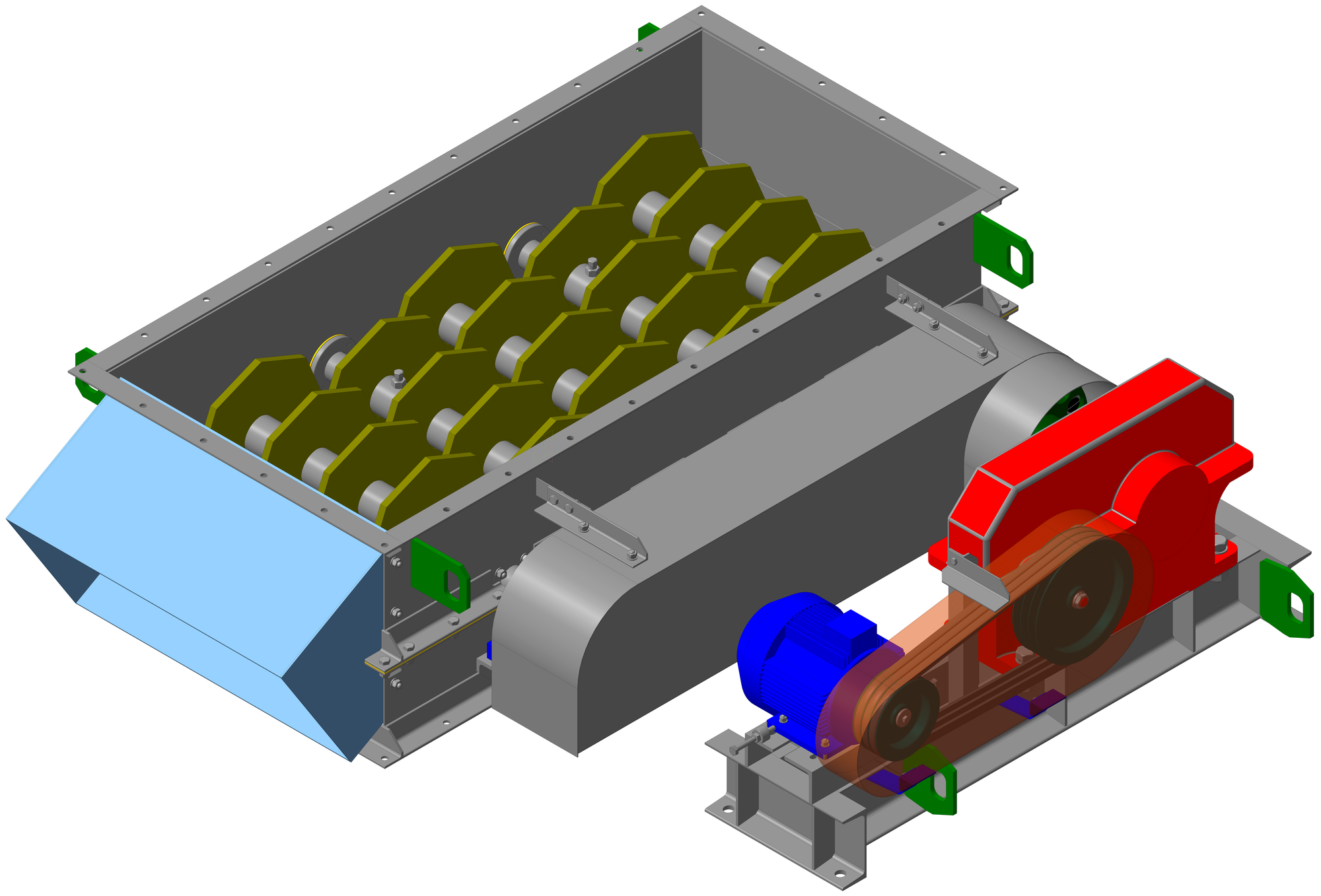

Классифицирующий стол предназначен для приема и сортировки фракций угля размером до 60мм.

ВНИМАНИЕ!!! Модели редуктора 1Ц2У-200 и электродвигателя АИР 100S4 - представлены УСЛОВНО!!!
В сборке отсутствует модель приводной цепи. Ее маркировка по ГОСТ 13568-97: ПР-38,1-127 (L=1143мм)
Всего в данной конструкции предусмотрено четыре таких цепи.

Техническая характеристика:

Производительность до, т/ч: 5;
Фракция угля до, мм: 60;
Частота вращения валов, об/мин.: 62;
Привод:
1. Электродвигатель АИР 100S4 (исполнение на лапах):
мощность, кВт: 3;
частота вращения вала, об/мин.: 1500;
2. Редуктор 1Ц2У-200-16-12.
Привод от электродвигателя к редуктору - ременная передача:
Три ремня по ГОСТ 1284.1-89 (В(Б)-1600 IV).
Привод валов стола - цепная передача:
Четыре приводных цепи по ГОСТ 13568-97 (ПР-38,1-127). (в модели отсутствуют).

Состав: 3D сборка без истории построения Язык документа

Софт: STEP / IGES 203
