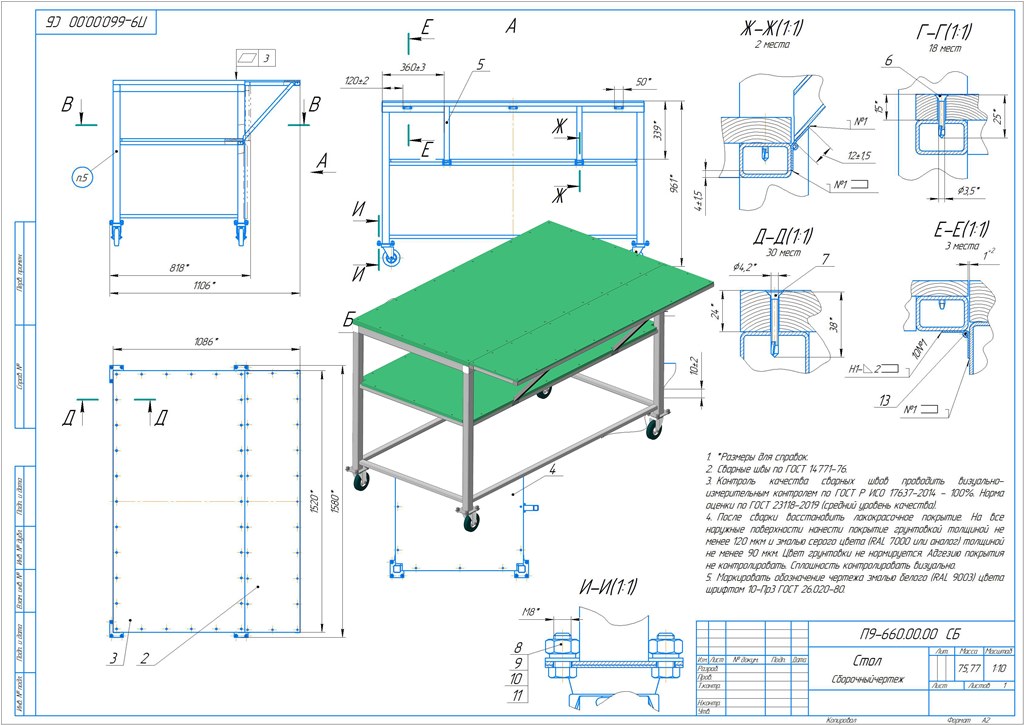

Стол для раскройки различных материалов. 3D модель сборки и всех деталей. Габаритные размеры 1520х1006х960. Стол имеет откидную часть для увеличения полезной площади при раскрое.
