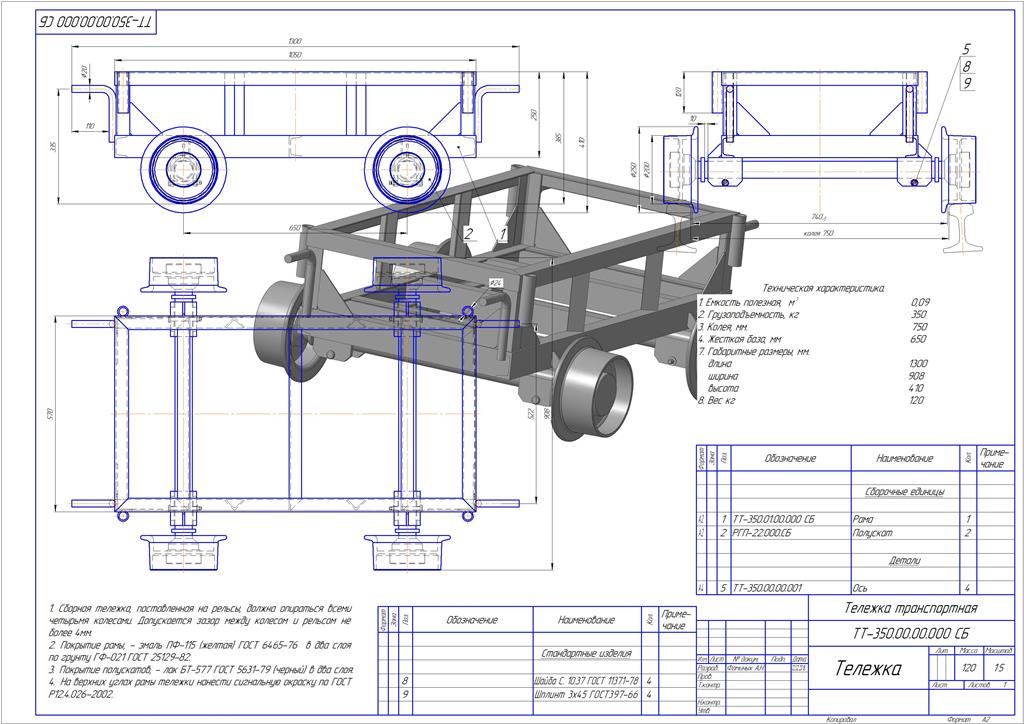

Тележка транспортная. Грузоподъемность 350 кг.

Тележка для перемещения грузов в шахтных выработках.
1. Емкость полезная, м3 0,09
2. Грузоподъемность, кг 350
3. Колея, мм. 750
4. Жесткая база, мм 650
7. Габаритные размеры, мм.
длина 1300
ширина 908
высота 410
8. Вес кг 120

Состав: Сборочный чертёж, вид общий, деталировка, 3D-модель. Язык документа

Софт: КОМПАС-3D V16.1

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Тележка транспортная. Грузоподъемность 350 кг.

ТТ-350.01.00.009_Косынка.cdw
Уголок 570.m3d
Уголок 1050.m3d
Швеллер 570.m3d
Швеллер 1050.m3d
Косынка 1.m3d
Косынка.m3d
Опора.m3d
Ось.m3d
Полускат.m3d
Рама.a3d
РГП-22.000.СБ Полускат 200х750.cdw
РГП-22.001 Крышка.cdw
РГП-22.002 Кольцо внутреннее.cdw
РГП-22.003 Кольцо.cdw
РГП-22.004 Шайба.cdw
РГП-22.100.СБ Колесо.cdw
РГП-22.200.СБ Ось.cdw
Ручка.m3d
Стойка.m3d
Тележка.a3d
Трубка.m3d
ТТ-350.00.00.000 СБ_Тележка.cdw
ТТ-350.00.00.001_Ось.cdw
ТТ-350.01.00.000 СБ_Рама.cdw
ТТ-350.01.00.001_Ребро.cdw
ТТ-350.01.00.002_Стойка.cdw
ТТ-350.01.00.003_Уголок 1.cdw
ТТ-350.01.00.004_Уголок 2.cdw
ТТ-350.01.00.005_Косынка.cdw
ТТ-350.01.00.006_Ручка.cdw
ТТ-350.01.00.007_Упор.cdw
ТТ-350.01.00.008_Опора.cdw
