КОМПАС 3D 18

Вентиляционные сооружения, схема проветривания участка

Торезский горный техникум
специальность Подземная разработка полезных ископаемых
курсовой проект по дисциплине"Аэрология"
На тему: "Проектирование проветривания тупиковой выработки"
Торез 2014

На сучасному етапі економічного розвитку нашої країни, коли необхідне зростання виробництва забезпечується головним чином за рахунок технічного прогресу, зростають вимоги до техніки безпеки та до виробничої санітарії.
Особливе відношення ці вимоги мають до вугільної галузі в якій умови праці робочих значно складніші ніж в будь-якій іншій галузі виробництва.
В даний час значення вугільної галузі в енергетиці країни значно збільшується з кожним роком. Це обумовлено різким зростанням цін на енергоносії, які Україна імпортує із Росії. З 2012року в Україні починається зворотній процес переведення теплових електростанцій з газу на вугілля, що в свою чергу потребує збільшення вуглевидобутку в Україні.
Але збільшення видобутку в країні ускладнюється рядом факторів, найважливішим з яких є збільшення глибини ведення гірничих робіт, що значно збільшує виділення метану в гірничі виробки, приводить до зростання температури повітря в гірничих виробках, значення якої набагато перевищує санітарні норми.
В цих умовах, в межах роботи гірничого підприємства значно зростає роль роботи дільниці ВТБ (вентиляції та техніки безпеки), основними функціями якої є контроль за складом шахтного повітря згідно до вимог Правил безпеки у вугільних шахтах і санітарних норм на виробництві, а також за дотриманням Правил безпеки при проведенні гірничих робіт.
Метою даного курсового проекту є ознайомлення з теоретичними основами і технічними засобами рудникової вентиляції, сутністю заходів боротьби з підземними пожежами, знання яких необхідне для майбутніх керівників виробництва, а також проведення розрахунку провітрювання виймальної дільниці згідно заданих умов.

зп Показники

1 Потужність пласта, м 0,95
2 Породи безпосередньої покрівлі Песчаный сланец
3 Система розробки Сплошная, длинные столбы по простиранию
4 Довжина лави, м 180
5 Тип очисного комплексу 1КД90
6 Кількість лав (робочих / резервних) 1/1
7 Поперечний перетин підготовчої виробки, м2 9,5
8 Довжина тупикової частини, м 720
9 Характеристика виробки за вологістю порід О
10 Максимальна кількість метану, який виділяється у вибої тупикової виробки, м3/хв 0,96
11 Максимальна кількість метану, який виділяється по всій довжині підготовчої виробки, м3/хв 0,31
12 Середнє фактичне газовиділення в очисному вибої, м3/хв 0,62
13 Найбільша кількість людей, які працюють:
в тупиковому вибої / в лаві 5/11
14 Кількість ВР, яка підривається водночас:
по вугіллю в тупиковому вибої
по породі в тупиковому вибої
по вугіллю в лаві
6,6
40,2
7,8
15 Кількість батарей, які заряджаються водночас 5
16 Об’єм складу ВМ, м3 4500
17 Порядок підривання зарядів в тупиковому вибої Р
18 Відносна метанообільність, м3/т.доб.вид 1

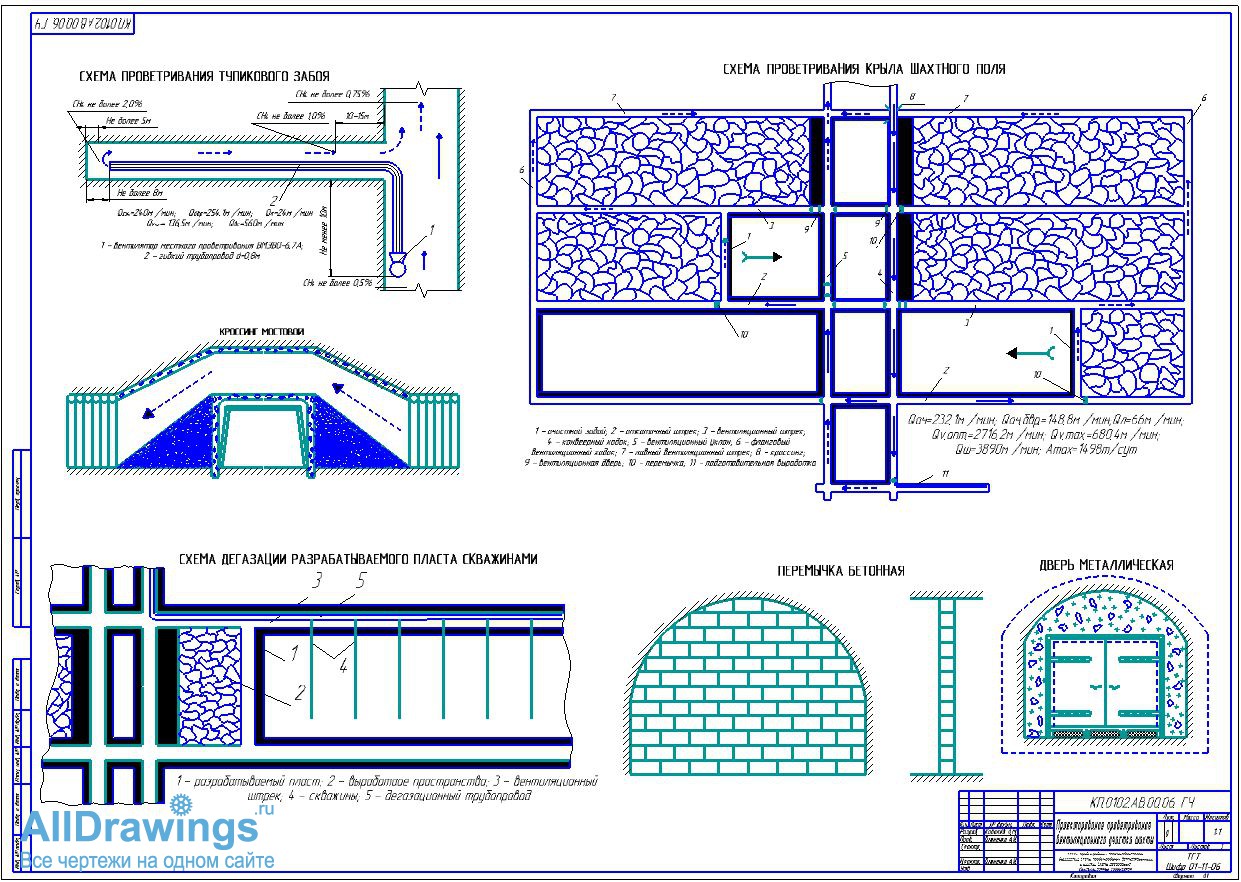

Состав: схема проветривания тупикового забоя, схема проветривания крыла шахтного поля, кроссинг, перемычка бетонная, Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Вентиляционные сооружения, схема проветривания участка

Аэрология пояснительная записка.docx
вентиляционные сооруж.cdw
исходные данные курсовой аэрология.docx
