Двухступенчатая очистка промышленных выбросов

Казанский государственный архитектурно-строительный университет
Кафедра ТГВ
Курсовой проект по дисциплине "Процессы и аппараты газоочистки"
На тему: "Двухступенчатая очистка промышленных выбросов"

Исходные данные: Расход дымовых газов W=120000 м3/ч, очистка пыли ферметного препарата, диаметр частиц до 20 мкм.
В данной работе приведены расчеты следующих очистных аппаратов: пылеосадительная камера, жалюзийный пылеуловитель, циклон, батарей-ный циклон, полый газопромыватель, пенный газопромыватель, скруббер Вентури, электрофильтр.
В графической части приведены принятые к установке очистные устройства: на первую ступень - циклон ЦН-11, на вторую - рукавный фильтр типа ФР-5000.

Содержание

Введение…………………………………………………………………………..3
Задание на проектирование……………………………………………………...4
1. Расчет пылеосадительной камеры…………………………………………...5
2. Расчет жалюзийных пылеуловителей………………………………….…….7
3. Расчет циклона (ручной)………….…………………………………………...9
4. Расчет циклонов…………………………………………………………….....11
5. Расчет батарейного циклона……………………………………………..…..12
6. Расчет ПВМ………………….…………………………………………..…..14
7. Расчет скруббера Вентури по энергетическому методу …………………15
8. Расчет рукавных фильтров ………………………………………………….16
9. Расчет электрофильтра…………………………………………………….....17
Выбор пылеосадительных устройств…………………………………………18
Список использованной литературы…………………………………………23

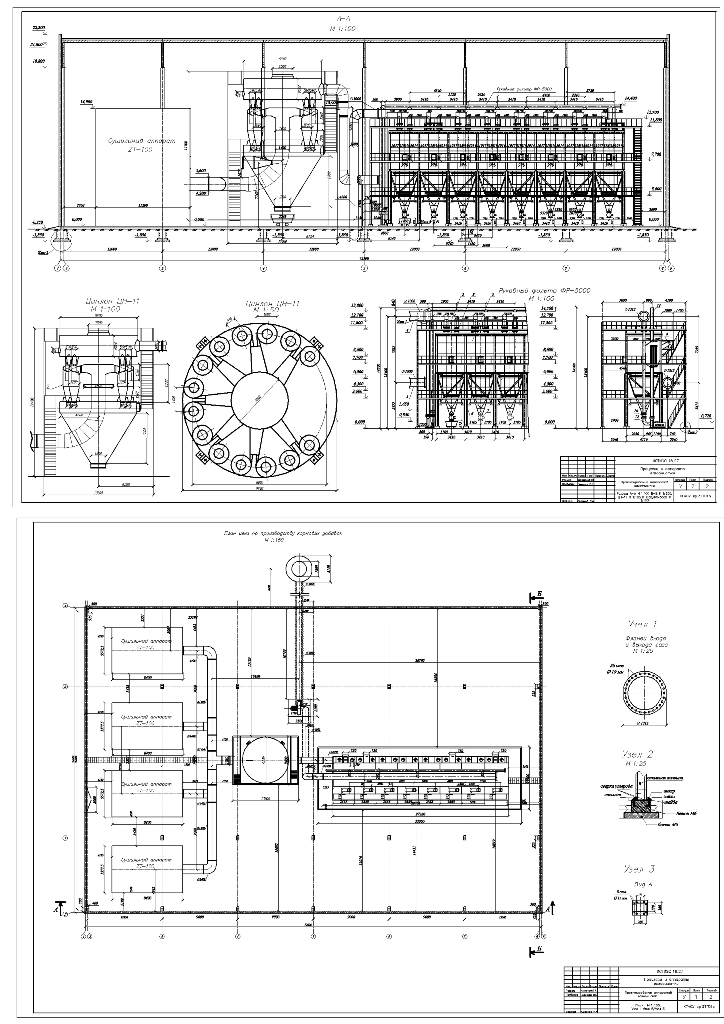

Состав: План 1-го этажа с его разрезом, на котором располагается оборудование(ЦН-11, рукавный фильтр ФР-5000). Схема циклона и фильтра, их разрезы Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Промышленность / Инженерная Экология / Двухступенчатая очистка промышленных выбросов

Ранис\Khisamutdinov_R.docx
Ранис\Ранис.bak
Ранис\Ранис.dwg
Ранис
