Двухступенчатая очистка промышленных выбросов

Казанский государственный архитектурно-строительный университет
Кафедра ТГВ
Курсовой проект по дисциплине "Процессы и аппараты газоочистки"
На тему: "Двухступенчатая очистка промышленных выбросов"

Исходные данные: Расход дымовых газов W=40000 м3/ч, очистка пыли ферметного препарата, диаметр частиц до 200 мкм.
В данной работе приведены расчеты следующих очистных аппаратов: пылеосадительная камера, жалюзийный пылеуловитель, циклон, батарей-ный циклон, полый газопромыватель, пенный газопромыватель, скруббер Вентури, электрофильтр.
В графической части приведены принятые к установке очистные устройства: на первую ступень - циклон ПБЦ-35, на вторую - рукавный фильтр типа УРФМ.

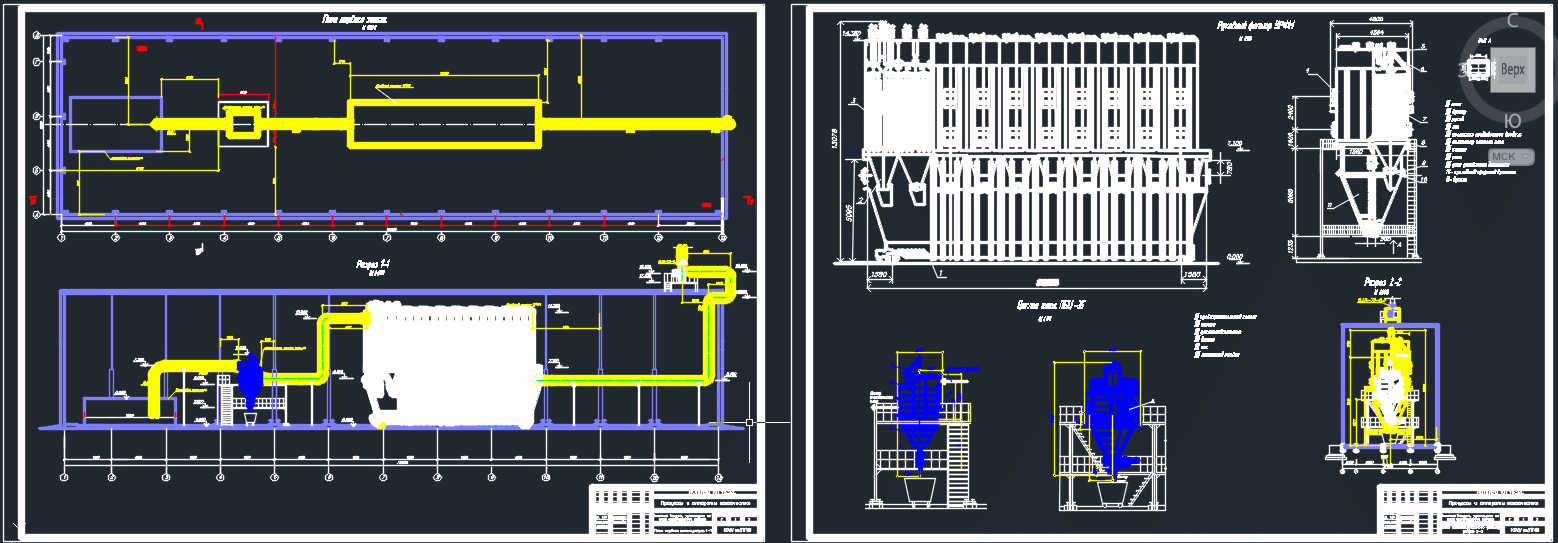

Состав: План 1-го этажа с его разрезом, на котором располагается оборудование(ПБЦ-35, рукавный фильтр УРФМ). Схема циклона и фильтра, их разрезы Язык документа

Софт: AutoCAD 2015

Каталог / Промышленность / Инженерная Экология / Двухступенчатая очистка промышленных выбросов

Просмотр файлов
Pag_1moi.doc
Pag_2_chast_prim.doc
Pag_Chertezh.dwg
2016-01-15 11.29.51.jpg
