Пылеосадительная камера — устройство для улавливания пыли, предназначенное для предварительной очистки газов с улавливанием грубодисперсных частиц размерами от 50 до 500 мкм. Взвешенная в потоке газа пыль осаждается под действием силы тяжести. Камера представляет собой пустотелый металлический корпус с бункером внизу для сбора пыли. Производительность - 20 т/ч; рабочий объем - 15,4 м3; полный объем - 23,3 м3.
- Главная -
- Чертежи -
- Промышленность -
- Инженерная Экология -
- Камера осадительная D=2600 мм
Камера осадительная D=2600 мм
0
0
25
0
0
350
Сообщить о проблеме
Автор
Момынжан
Смаилов
Дата
19.12.2024
Язык
Русский
Состав
Камера осадительная (СБ), сборочные единицы, деталировка, 3D сборка, паспорт.
Софт
КОМПАС-3D 18.1
Как открыть?
Содержимое архива
-
1849.06.00.000 ПС - Паспорт камера осадительная.docx
-
1849.06.01.001 - Конус малый.m3d
-
1849.06.01.002 - Конус основной.m3d
-
1849.06.01.003 - Патрубок.m3d
-
1849.06.01.004 - Фланец бункера.m3d
-
1849.06.01.005 - Патрубок.m3d
-
1849.06.01.006 - Фланец патрубка.m3d
-
1849.06.01.007 - Прокладка.m3d
-
1849.06.01.008 - Крышка.m3d
-
1849.06.01.009 - Ручка.m3d
-
1849.06.02.001 - Обечайка.m3d
-
1849.06.02.002 - Обечайка.m3d
-
1849.06.02.003 - Обод.m3d
-
1849.06.03.001 - Конус крышки 2.m3d
-
1849.06.03.002 - Конус входного патрубка.m3d
-
1849.06.03.003 - Патрубок основной.m3d
-
1849.06.03.004 - Патрубок входной.m3d
-
1849.06.03.005 - Фланец основного патрубка.m3d
-
1849.06.03.006 - Фланец входного патрубка.m3d
-
1849.06.03.007 - Крышка основного патрубка.m3d
-
1849.06.03.008 - Прокладка.m3d
-
1849.06.03.009 - Патрубок.m3d
-
1849.06.03.010 - Фланец.m3d
-
1849.06.03.011 - Прокладка.m3d
-
1849.06.04.001 - Патрубок.m3d
-
1849.06.04.002 - Фланец люка.m3d
-
1849.06.04.003 - Крышка люка.m3d
-
1849.06.04.004 - Ручка.m3d
-
1849.06.04.005 - Прокладка.m3d
-
1849.06.05.001 - Фланец.m3d
-
1849.06.05.002 - Прокладка.m3d
-
1849.06.05.003 - Фланец.m3d
-
1849.06.05.004 - Шпилька.m3d
-
1849.06.05.005 - Диафрагма.m3d
-
1849.06.05.006 - Диафрагма.m3d
-
1849.06.05.101 - Патрубок.m3d
-
1849.06.05.102 - Ребро.m3d
-
1849.06.06.001 - Основание.m3d
-
1849.06.06.002 - Косынка.m3d
-
1849.06.06.003 - Косынка.m3d
-
1849.06.06.004 - Накладка.m3d
-
1849.06.07.001 - Табличка.m3d
-
1849.06.07.002 - Кронштейн таблички.m3d
-
1852.00.001 - Петля транспортная.m3d
-
1852.00.002 - Петля транспортная.m3d
-
1852.01.001 - Проушина.m3d
-
1852.01.002 - Накладка.m3d
-
Диафрагма 0,5.m3d
-

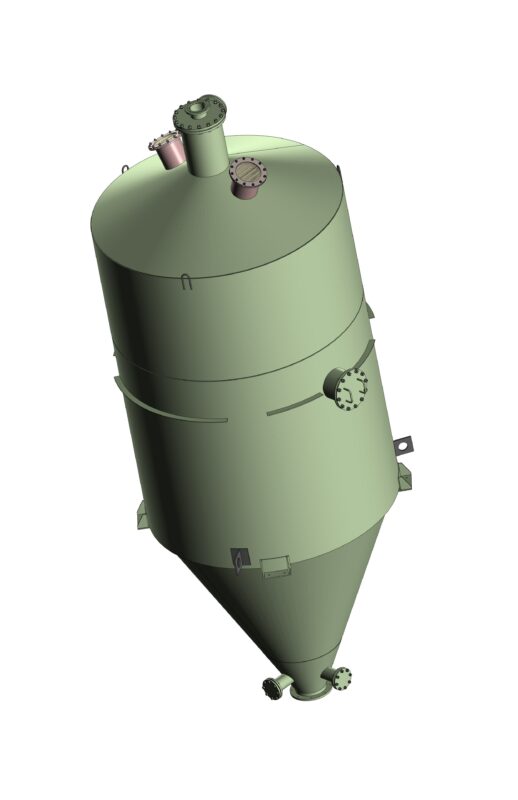

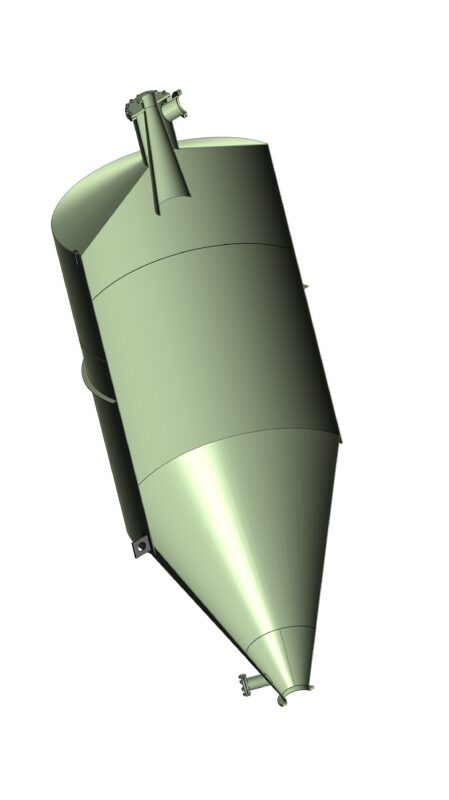

1849.06.00.000 - Камера осадительная D2600.a3d
-
1849.06.01.000 - Бункер.a3d
-
1849.06.02.000 - Корпус.a3d
-
1849.06.03.000 - Крышка.a3d
-
1849.06.04.000 - Люк.a3d
-
1849.06.05.000 - Клапан взрывной.a3d
-
1849.06.05.100 - Патрубок с решеткой.a3d
-
1849.06.06.000 - Кронштейн.a3d
-
1849.06.07.000 - Табличка.a3d
-
1852.01.000 - Проушина транспортная.a3d
-
Диафрагма сборная.a3d
-
1849.06.00.000 - Камера осадительная 2600.spw
-
1849.06.03.000 - Крышка.spw
-

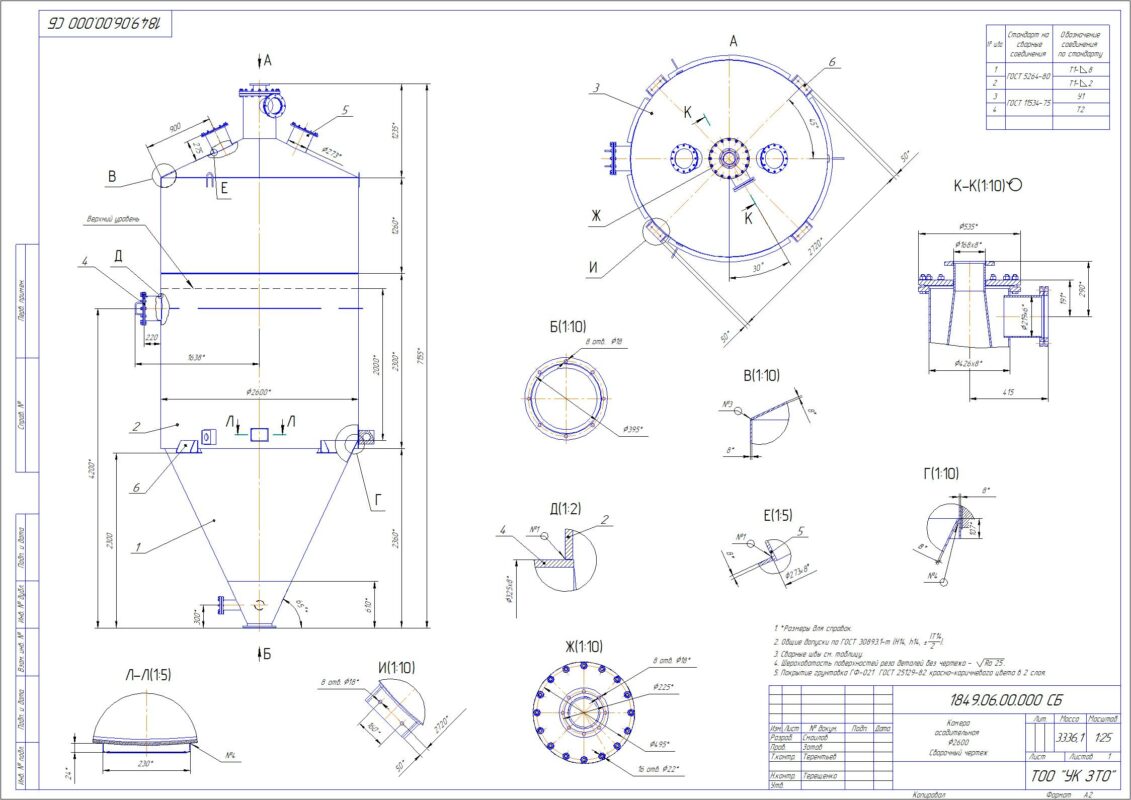

1849.06.00.000 СБ - Камера осадительная 2600 Сб.cdw
-
1849.06.01.000 СБ - Бункер Сб.cdw
-
1849.06.01.001 - Конус малый.cdw
-
1849.06.01.002 - Конус основной.cdw
-
1849.06.01.003 - Патрубок.cdw
-
1849.06.01.004 - Фланец бункера.cdw
-
1849.06.01.005 - Патрубок.cdw
-
1849.06.01.006 - Фланец патрубка.cdw
-
1849.06.01.007 - Прокладка.cdw
-
1849.06.01.008 - Крышка.cdw
-
1849.06.02.000 СБ - Корпус Сб.cdw
-
1849.06.02.001 - Обечайка.cdw
-
1849.06.02.002 - Обечайка.cdw
-
1849.06.02.003 - Обод.cdw
-
1849.06.03.000 СБ - Крышка Сб.cdw
-
1849.06.03.001 - Конус крышки 2.cdw
-
1849.06.03.002 - Конус входного патрубка.cdw
-
1849.06.03.003 - Патрубок основной.cdw
-
1849.06.03.004 - Патрубок входной.cdw
-
1849.06.03.005 - Фланец основного патрубка.cdw
-
1849.06.03.006 - Фланец входного патрубка.cdw
-
1849.06.03.007 - Крышка основного патрубка.cdw
-
1849.06.03.008 - Прокладка.cdw
-
1849.06.03.009 - Патрубок.cdw
-
1849.06.03.010 - Фланец.cdw
-
1849.06.03.011 - Прокладка.cdw
-
1849.06.04.000 СБ - Люк Сб.cdw
-
1849.06.04.001 - Патрубок.cdw
-
1849.06.04.002 - Фланец люка.cdw
-
1849.06.04.003 - Крышка люка.cdw
-
1849.06.04.004 - Ручка.cdw
-
1849.06.04.005 - Прокладка.cdw
-

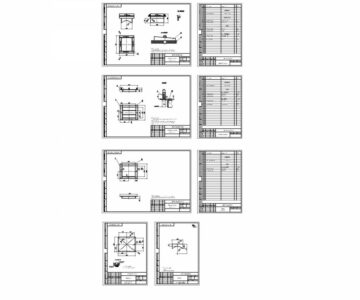

1849.06.05.000 СБ - Клапан взрывной Сб.cdw
-
1849.06.05.001 - Фланец.cdw
-
1849.06.05.002 - Прокладка.cdw
-
1849.06.05.003 - Фланец.cdw
-
1849.06.05.004 - Шпилька.cdw
-
1849.06.05.005 - Диафрагма.cdw
-
1849.06.05.100 СБ - Патрубок с решеткой Сб.cdw
-
1849.06.05.101 - Патрубок.cdw
-
1849.06.05.102 - Ребро.cdw
-
1849.06.06.000 СБ - Кронштейн Сб.cdw
-
1849.06.06.001 - Основание.cdw
-
1849.06.06.002 - Косынка.cdw
-
1849.06.06.003 - Косынка.cdw
-
1849.06.06.006 - Накладка.cdw
-
1849.06.07.000 - Табличка.cdw
-
1849.06.07.000 СБ - Табличка Сб.cdw
-
1849.06.07.001 - Табличка для заказа.cdw
-
1849.06.07.001 - Табличка.cdw
-
1849.06.07.002 - Кронштейн таблички.cdw
-
1852.00.000 - Петли транспортировочные.cdw
-
1852.00.001 - Петля транспортная.cdw
-
1852.00.002 - Петля транспортная.cdw
-
1852.01.000 - Проушина транспортная.cdw
-
1852.01.001 - Проушина.cdw
-
1852.01.002 - Накладка.cdw
