Рукавный фильтр типа ФРИР-800

Рукавный фильтр типа ФРИР-800
фильтр рукавный с импульсной продувкой
Техническая характеристика
1. Производительность по газу, м3/ч до 71000
2. Площадь фильтрации, м2 790
3. Количество фильтровальных элементов, шт 300
4. Длина фильтровального элемента, м 6,1
5. Масса фильтра, т 23,7
6. Расход сжатого воздуха, нм3/мин , не более 6,3
7. Узел выгрузки пыли (винтовой):
– мощность электродвигателя, кВт 0,75
– число оборотов винта, об./мин 9
– максимальная производительность, м3/час 2,2

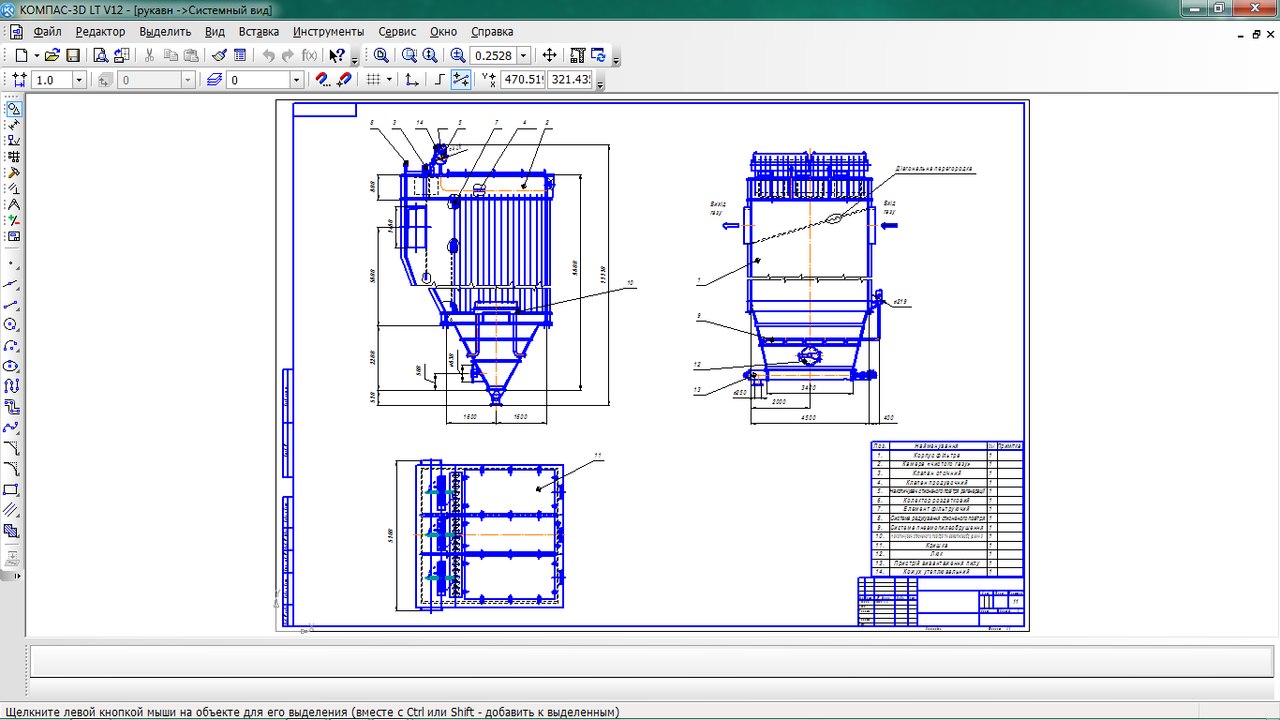

Состав: Состав фильтра: 1. Корпус фильтра 2. Камера «чистого газа» 3. Клапан отсечной 4. Клапан продувочный 5. Накопитель сжатого воздуха регенерации 6. Коллектор раздаточный 7. Элемент фильтровальный 8. Система редуцирования сжатого воздуха 9. Система пневмопылеобрушения 10. Накопитель сжатого воздуха пневмопылеобрушения 11. Крышка 12. Люк 13. Устройство выгрузки пыли 14. Кожух утеплительный

Софт: КОМПАС-3D 12
