Рукавный фильтр площадью фильтрования 156м3.

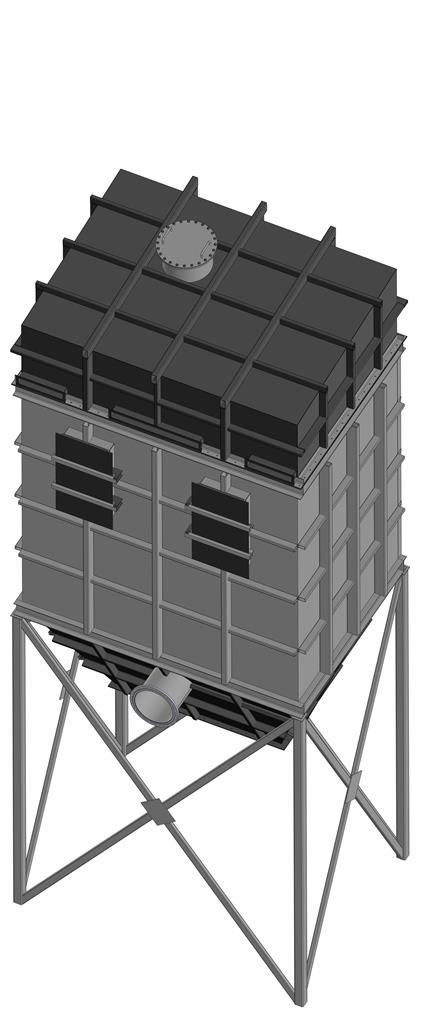

Рукавный фильтр всасывающий, площадью фильтрования 156м3.Количество рукавов:144шт. Размеры рукава :Ф116х3125. Расчетное давление-700мм.вод.ст. Корпус толщиной 3мм. Оребрение:профильная труба.Расход газа:118м3/мин.Расход сжатого воздуха 660Hл/мин.

Состав: ЗD Сборка

Софт: КОМПАС-3D 19.0.4

Файлы:

Каталог
Промышленность
Инженерная Экология
Рукавный фильтр площадью фильтрования 156м3.

Рукавный фильтр Х-906/

Рукавный фильтр Х-906/106-15-11.00.000 СБ _ Рукавный фильтр Х-906 Сборочный чертеж.cdw

Рукавный фильтр Х-906/106-15-11.20.000 Верхняя камера/

Рукавный фильтр Х-906/106-15-11.20.000 Верхняя камера/см.люк.m3d

Рукавный фильтр Х-906/106-15-11.20.000 Верхняя камера/Фланец системы подачи сжатого воздуха _ 106-15-11.20.009.m3d

Рукавный фильтр Х-906/106-15-11.20.000 Верхняя камера/106-15-11.20.000 СБ Верхняя камера.a3d

Рукавный фильтр Х-906/106-15-11.30.000 СБ Бункер/

Рукавный фильтр Х-906/106-15-11.30.000 СБ Бункер/106-15-11.30.005 _ Штуцер.m3d

Рукавный фильтр Х-906/106-15-11.30.000 СБ Бункер/106-15-11.30.000 СБ _ Бункер.a3d

Рукавный фильтр Х-906/106-15-11.10.000 СБ _ Средняя камера/

Рукавный фильтр Х-906/106-15-11.10.000 СБ _ Средняя камера/106-15-11.10.000 СБ _ Средняя камера.a3d

Рукавный фильтр Х-906/106-15-11.10.000 СБ _ Средняя камера/106-15-11.10.001 _ Фланец.m3d

Рукавный фильтр Х-906/106-15-11.50.000 СБ _ Рама .m3d

Рукавный фильтр Х-906/106-15-11.60.000 СБ Люк облсуживания/

Рукавный фильтр Х-906/106-15-11.60.000 СБ Люк облсуживания/106-15-11.60.002 _ Петля.m3d

Рукавный фильтр Х-906/106-15-11.60.000 СБ Люк облсуживания/Лист .m3d

Рукавный фильтр Х-906/106-15-11.60.000 СБ Люк облсуживания/106-15-11.60.003 _ Дверце.m3d

Рукавный фильтр Х-906/106-15-11.60.000 СБ Люк облсуживания/106-15-11.60.000 СБ _ Люк облсуживания.a3d

Рукавный фильтр Х-906/106-15-11.40.000 СБ _ Трубная решетка/

Рукавный фильтр Х-906/106-15-11.40.000 СБ _ Трубная решетка/106-15-11.40.003 _ Рукав .m3d

Рукавный фильтр Х-906/106-15-11.40.000 СБ _ Трубная решетка/106-15-11.40.001_ Решетка.m3d

Рукавный фильтр Х-906/106-15-11.40.000 СБ _ Трубная решетка/106-15-11.40.002 _ Труба вентури.m3d

Рукавный фильтр Х-906/106-15-11.40.000 СБ _ Трубная решетка/106-15-11.40.000 СБ _ Трубная решетка в сборе.a3d

Рукавный фильтр Х-906/106-15-11.00.000 СБ _ Рукавный фильтр Х-906.a3d
