Двухступенчатый рукавно-катриджный фильтр с импульсной продувкой СРФ5КР

Чертеж двухступенчатый рукавно-катриджный фильтр с импульсной продувкой СРФ5КР
Модель СРФ5КР
Производительность по воздуху, м³/ч (2) 2000÷5000
Гидравлическое сопротивление, Па до 2500
Количество фильтровальных рукавов, шт 17
Количество фильтровальных картриджей, шт 3
Максимальная концентрация пыли на входе в фильтр, г/м³ 150
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3) 2
Давление сжатого воздуха, бар 4÷8
Расход сжатого воздуха, л/мин 150
Тип фильтровального элемента 1-й ступени очистки Рукав круглого сечения на металлическом каркасе
Тип фильтровального элемента 2-й ступени очистки Картридж цилиндрической формы
Схема расположения фильтровальных элементов 1-й ступени Сотовое расположение
Схема движения запыленного воздуха Вход запыленного воздуха сверху с защитой от абразива, направление движения воздуха сверху вниз уменьшает риск налипания пыли и улучшает регенерацию фильтровальных элементов
Корпус Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Двухступенчатый рукавно-катриджный фильтр с импульсной продувкой СРФ5КР

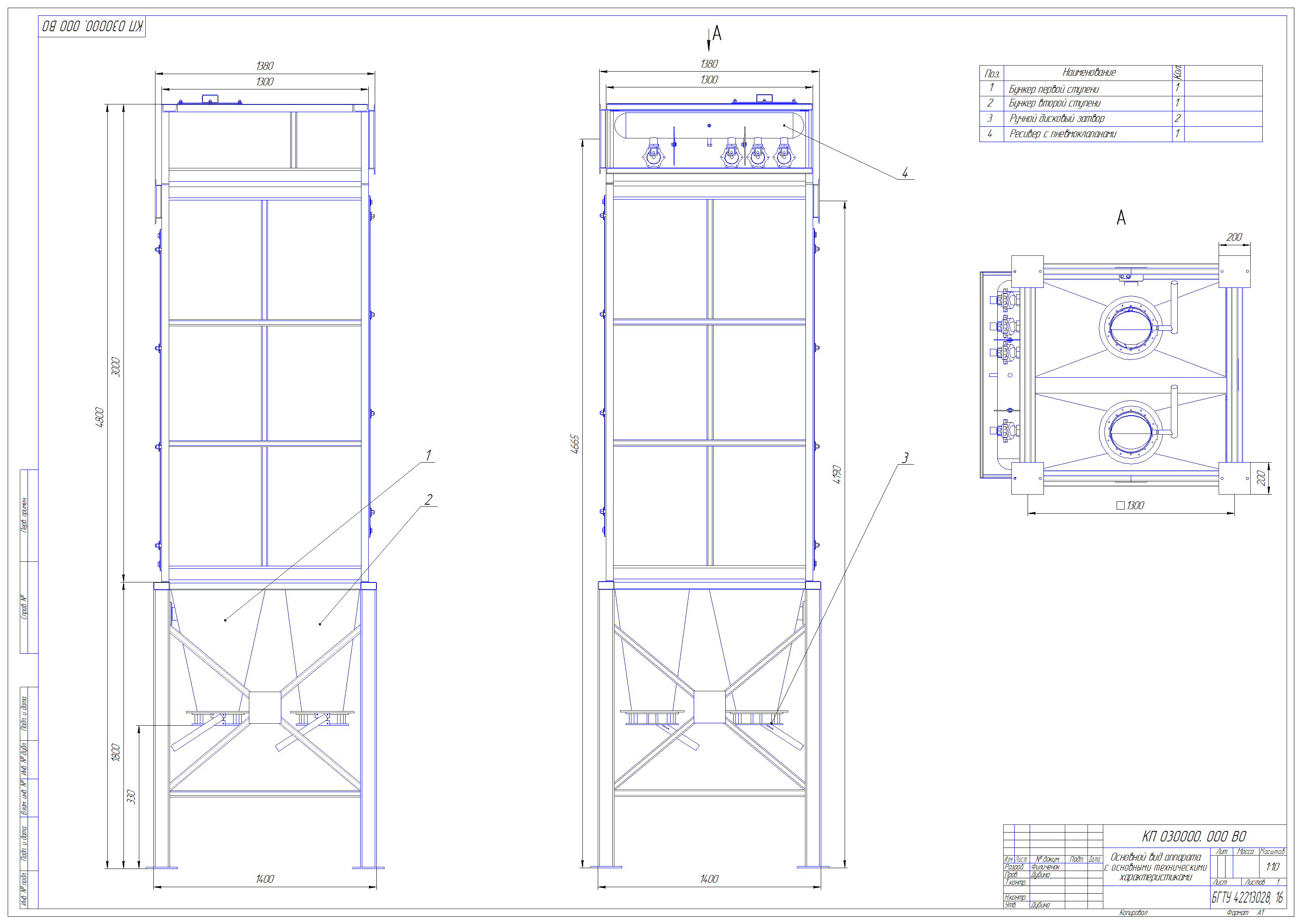

Основной вид аппарата с основными техническими характеристиками _ КП 030000. 000 ВО.cdw
