Расчет рукавного фильтра ФРКДИ-1100 с двойной импульсной продувкой

МГТУ им. Н.Э. Баумана
Кафедра Э9
Курсовой проект по дисциплине "Системы газоочистки"
На тему "Расчет рукавного фильтра ФРКДИ-1100"
Москва 2016

Исходные данные Фильтр ФРКДИ 1100: Расход воздуха Q0 = 39755.536 м3/ч, Температура Т=140, Запыленность Z= 40.24 г/м^3, плотность частиц ρ_част=4100 кг/м^3, медианный диаметр частиц dm = 3 мкм.

В данной работе рассматривается рукавный фильтр ФРКДИ-1100, предназначенный для очистки воздуха, загрязненного продуктами работы электросталеплавильной печи.

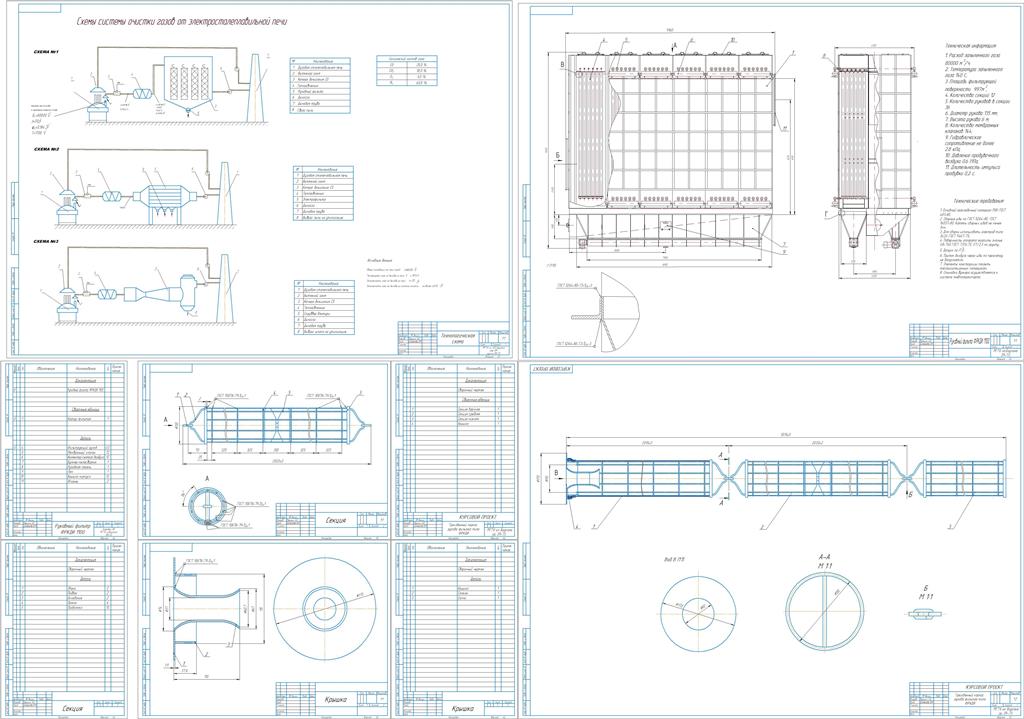

Графическая часть содержит принципиальную схему очистки воздуха от данного вида производства, чертежи рукавного фильтра ФРКДИ-1100 и каркас рукава данного фильтра.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ…………………………………………………………………………………………….... 1
Методики отвода газов от электросталеплавильных печей……..........................................………….6
Способы очистки газов от ДСП-печей ……………………………….………………………………. 10
Мокрые методы…………………………………………………………………………………………..10
Достоинства и недостатки……………………………………………………………………………… 11
Сухие методы…………………………………………………………………………………………… 12
Достоинства и недостатки……………………………………………………………………………… 13
Применение ДСП-печей в РФ…………………………………………………………………………. 15
Конструкция и работа рукавного фильтра……………………………………………………………. 17
Конструктивные особенности…………………………………………………………………………. 19
Фильтровальные материалы…………………………………………………………………………… 22
Требования к фильтровальным тканям………………………………………………………………...25
Особенности рукавных фильтров типа ФРКДИ……………………………………………………....27
Расчет параметров газа перед фильтром…………………………………………………………….....29
Расчет и выбор фильтра………………………………………………………………………………....33
Расчет длины сварного шва бункера фильтра ………………………………….……………………..35
Список использованных источников………………………………………………………….………36
Спецификации…………………………………………………………………………………………..........

Состав: Принципиальная схема (ПС), Фильтр рукавный, Деталировка( каркас рукава фильтра), Спецификация, РПЗ Язык документа

Софт: КОМПАС-3D 2016

Каталог / Промышленность / Инженерная Экология / Расчет рукавного фильтра ФРКДИ-1100 с двойной импульсной продувкой

Просмотр файлов
Лист2.cdw
Лист 3-5.cdw
Sektsia(2).cdw
rukav_filtra_FRKDI-1100_1.cdw
karkas(3).cdw
Воздух, 1 лист.cdw
спецификация к аппарату.spw
Записка.docx
