Улитка илососа

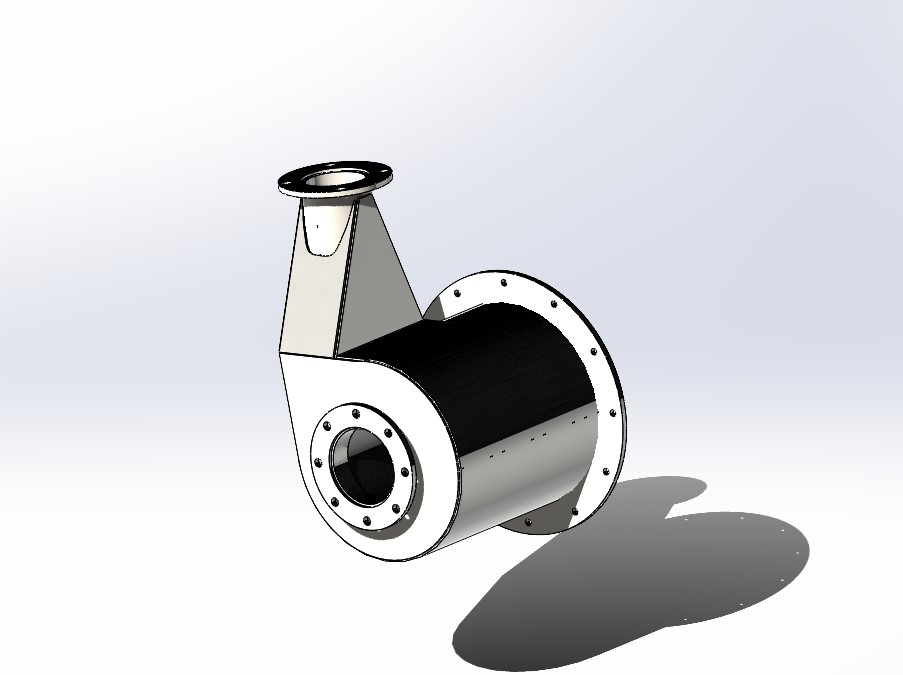

Улитка японского илососа Хино. Модель на изготовление новой улитки из российского сортамента металла.

Состав: 3Д сборка разными деталями

Софт: SolidWorks 2021

Файлы:

Бок перехода.SLDPRT

Бок перехода_2.SLDPRT

Илосос сборка.SLDASM

Пластина гооор.SLDPRT

Сегмент 1.SLDPRT

Сегмент 2.SLDPRT

Торец.SLDPRT

Труба внутр.SLDPRT

Труба фланца 3.SLDPRT

Труба фланца.SLDPRT

Труба фланца.x_t

Труба.SLDPRT

Фланец 2.SLDPRT

Фланец 3.SLDPRT

Фланец бол.SLDPRT

Цилиндр корпус.SLDPRT

Цилиндр корпус.x_t

Раскрой/Бок перехода 1шт.DXF

Раскрой/Бок перехода_2 1шт.DXF

Раскрой/Пластина гооор 1шт.DXF

Раскрой/Сегмент 1 2шт.DXF

Раскрой/Сегмент 2 2шт.DXF

Раскрой/Торец 1шт.DXF

Раскрой/Фланец бол.DXF
